45
INSTALLATIE
Opgelet! Bij elke aansluitingsvariant moet de
aardingsleiding aangesloten zijn op de klem PE
Aanbevolen
soort aansluit-
leiding
1 Bij een stroomnet van 230 V eenfa-
sige aansluiting met een nulleiding, de
bruggen verbinden de klemmen 1-2-3
en 4-5, aardingsleiding op .
2 Bij een stroomnet van 400/230 V
tweefasige aansluiting met een nul-
leiding, de bruggen verbinden de
klemmen 2-3 en 4-5, aardingsleiding
op .
3 Bij een stroomnet van 400/230 V drie-
fasige aansluiting met een nulleiding,
de bruggen verbinden de klemmen
4-5, de faseleidingen zijn aangesloten
op 1, 2 en 3, de nulleiding op 4-5,
aardingsleiding op .
L1, L2, L3=Faseleidingen; N – nulleiding; PE – aardingsleiding
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5

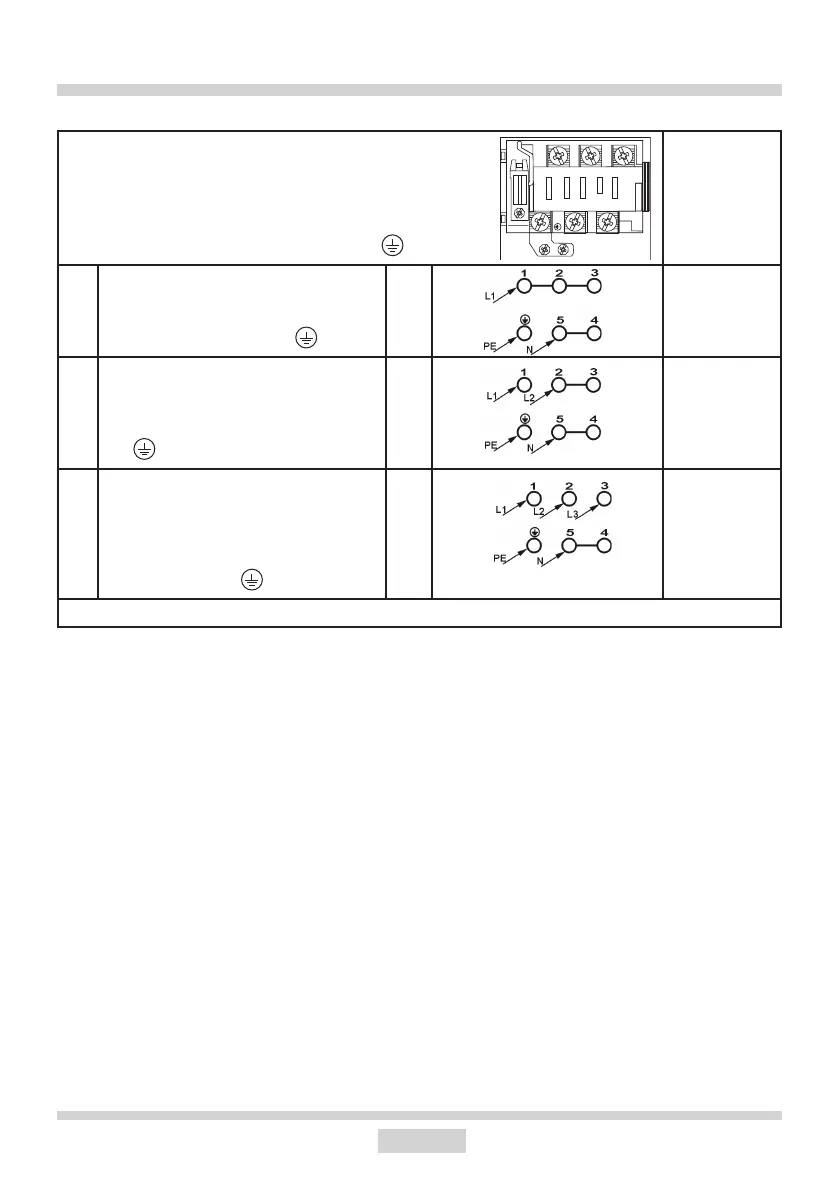

SCHEMA MET MOGELIJKE AANSLUITINGEN
Opgelet! Spanning van de verwarmingselemen-
ten 230V
1
2
3
3
4
5
