MAWD-250 MATTER START-LINE SLIMME DRAAIDIMMER
3. DRAAIDIMMER AANSLUITEN IN EEN
HOTELSCHAKELING
Een hotelschakeling is wanneer er 1 lichtpunt kan
worden bediend met 2 aparte wandschakelaars.
De draaidimmer kan in een hotelschakeling
aangesloten worden aan de kant waar de
fasedraad aanwezig is evenals aan de kant waar
alleen de schakeldraden aanwezig zijn.
Let op: De draaidimmer werkt niet samen met een
pulschakelaar in een hotelschakeling.
Voor aansluiting aan de kant waar de fasedraad
aanwezig is ga naar stap 3a.
Voor de aansluiting waar alleen de schakeldraden
aanwezig zijn ga naar stap 3b.

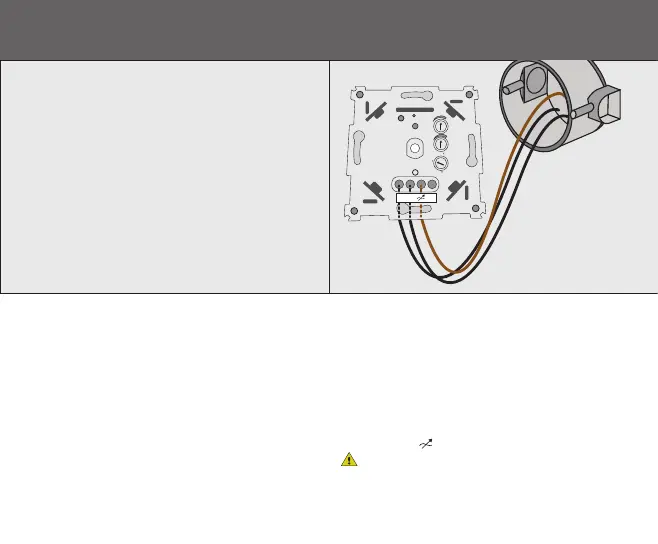

3A. BEDRADING AANSLUITEN AAN DE
KANT WAAR DE FASEDRAAD AANWEZIG
IS
• Sluit een van de schakeldraden (zwart) uit de
wanddoos die naar de andere wandschakelaar
gaat aan op het [ LI ] contact.
• Sluit de andere schakeldraad uit de
wanddoos die naar de andere wandschakelaar
gaat aan op het [ L2 ]contact.
• Sluit de fasedraad (bruin) uit de wanddoos
aan op het [ ]contact.
Wanneer er een neutraal draad (blauwe draad)
aanwezig is in uw wanddoos sluit deze dan aan op
het [ N ] contact. Dit raden wij sterk aan voor de
beste werking van de draaidimmer.
MAX
MIN
Leading
(R,L)
Trailing
(R,C)
ALT mode
LI L2 N
MAX
MIN
Leading
(R,L)
Trailing
(R,C)
ALT mode
LI
L2 N
Schakeldraad
Fase
