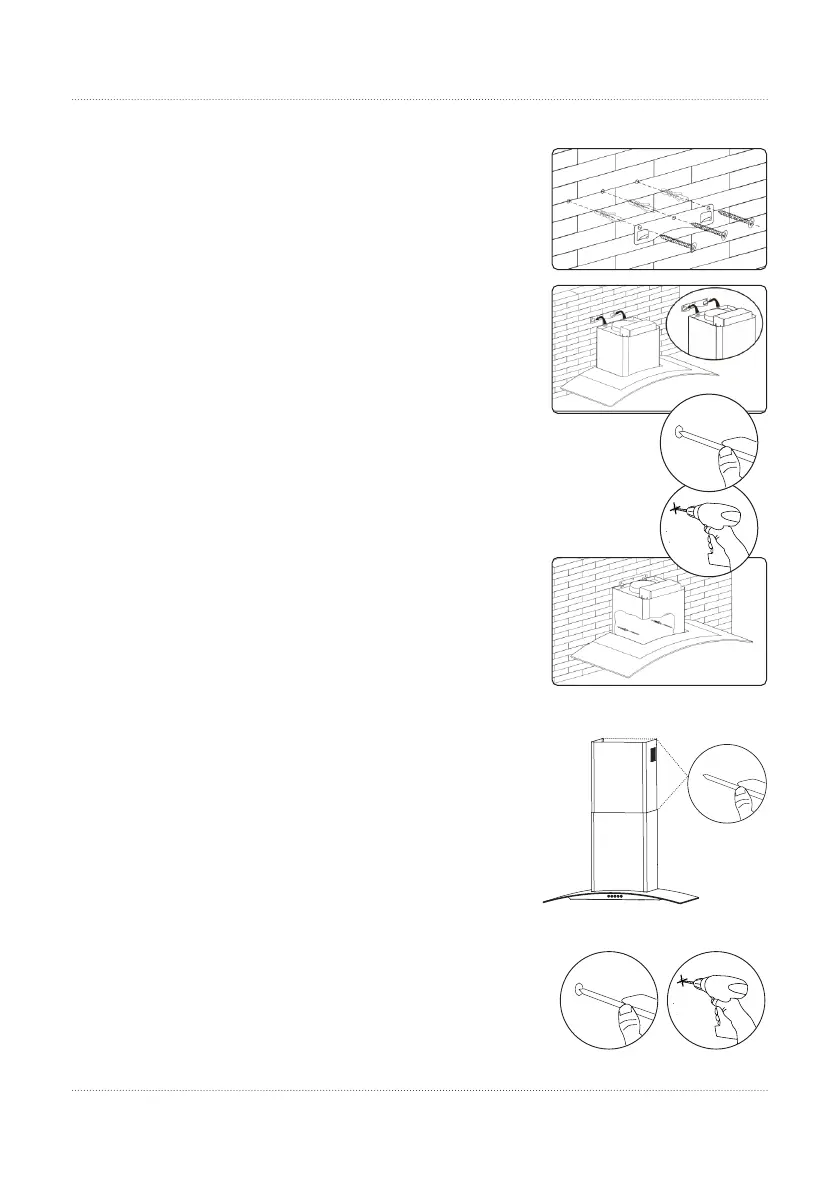

Installation der Dunstabzugshaube
• Heben Sie den Haubenkörper mit Hilfe einer weiteren
Person an und hängen Sie ihn in die Schiene ein.
• Klopfen Sie mit einem Hammer in jedes Bohrloch
vorsichtig einen Dübel,
legen Sie die Halteschiene des Haubenkörpers an
diese an und befestigen Sie sie an der Wand,
indem Sie die mitgelieferten ST4×30mm-Schrauben
in die Dübel einschrauben und festziehen.
• Markieren Sie von der Innenseite der Haube aus
die Positionen der Schraublöcher in deren Hinterseite
an der Wand (Entfernen Sie für diesen Schritt den
Metall-Fettfilter, wie im entspr. Abschnitt unter
"Reinigung..." beschrieben).
• Nehmen Sie die Haube ab, setzen Sie an den markier-
ten Stellen Bohrungen der Länge + 10 mm und dem
Durchmesser der Dübel entsprechend
und klopfen Sie je einen der weiteren mitgelieferten
Dübel vorsichtig mit einem Hammer in die Bohrlöcher.
• Hängen Sie die Haube wieder ein und befestigen Sie
deren Hinterseite mit den weiteren mitgelieferten
ST4×30mm-Schrauben an der Wand / an den Dübeln.
• Setzen Sie den Teleskop-Abluftschacht
aus den beiden Schacht teilen zusammen,
indem Sie diese ineinander schieben,
und setzen Sie ihn auf den Haubenkörper auf.
• Ziehen Sie Oberkante des inneren (oberen) Schacht-
teils auf die benötigte Höhe nach oben
und markieren Sie jeweils die Position der oberen
an der Wand anliegenden Ecken beider Schachtteile
an der Wand.
• Nehmen Sie den Schacht wieder ab.
Legen Sie jeweils die oberen Ecken der Schacht-
Halterungen an die entsprechenden Markierungen an,
zeichnen Sie die Schraublöcher an der Wand an
und bohren Sie an den markierten Stellen je 2 Löcher
der Länge + 10 mm und dem Durchmesser der Dübel
entsprechend.
