51
DE
Installation der Dunstabzugshaube
8.5 Montage des Geräts
HinweiszurVermeidungvonAblagerungen
Bei nicht waagerechter Montage der Dunstab-
zugshaube können sich Fett- und/oder Kondens-
wasser in den Geräte ecken / -kanten ansammeln!
Überprüfen Sie während und nach der Installation
die korrekte Ausrichtung des Geräts mit einer
Wasserwaage!
Gehen Sie zur Montage auf massivem Mauerwerk vor,
wie im folgenden Abschnitt beschrieben.
Soll das Gerät an einer anders beschaffenen Wand
(z.B. Rigips, Porenbeton, Poroton-Mauerziegel)
befestigt werden, ersetzen Sie die mitgelieferten
Befestigungs mittel dem Untergrund ent sprechend!
Besteht die Montagefläche aus Holz,
können Sie evtl. auf Dübel verzichten.
Achten Sie jedoch stets auf sicheren Halt!
• Legen Sie die gewünschte Position für die Montage
der Dunstabzugshaube bzw. der entsprechenden
Halteschienen den zuvor genannten Abstands-
vorschriften und Abmessungen entsprechend
mittig über Ihrem Kochfeld fest.

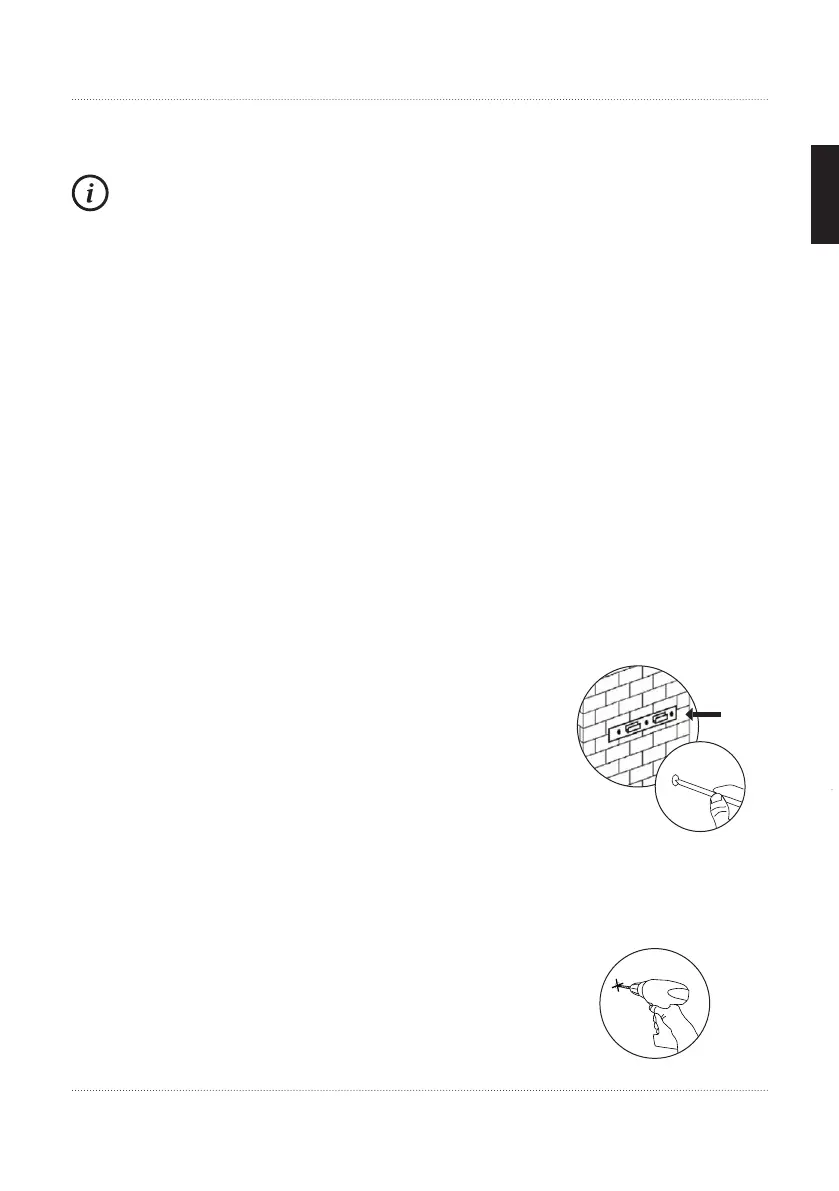

• Legen Sie dann die Wandhalterung für den
Hauben körper entsprechend an der Wand an
und markieren Sie die Position der Schraublöcher
an der Wand.
Hinweis:
Der Haubenkörper wird später mit der hinteren
Oberkante an der Haubenkörper-Wandhalterung
(siehe Abbildung) auf gehängt,
das untere Teil des Abluftschachts wird mit der
Oberkante an der flachen, etwas kürzeren Schacht-
halterung montiert, das obere an der etwas breiteren,
abgewinkelten Schachthalterung, wobei die Montage-
höhe des oberen Schachtteils den Maßangaben ent-
sprechend angepasst werden kann.
• Setzen Sie an den entsprechenden Markierungen
je eine Bohrung der Länge + 10 mm und dem Durch-
messer der Dübel entsprechend.
