49
DE

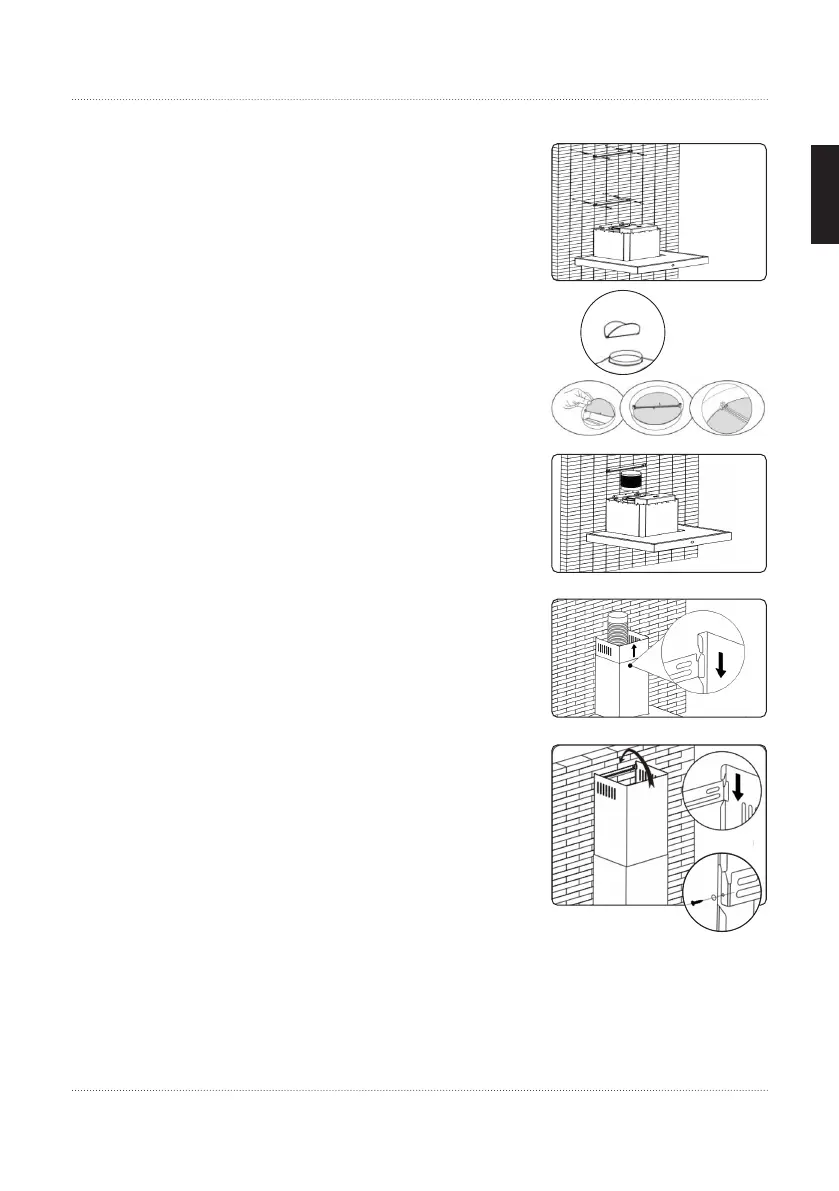

Installation der Dunstabzugshaube
• Bringen Sie die mitgelieferten Rückstauklappen
mit Öffnungsrichtung nach oben im Abluftstutzen
an der Oberseite des Haubenkörpers an.
Hinweis: Für den Umluftbetrieb oder wenn der Abluft-
leitung des Raums bereits eine Rückstauklappe vor-
handen ist, entfällt dieser Schritt.
• Klopfen Sie in jedes Bohrloch einen Dübel,
legen Sie die beiden Halteschienen für die Schacht-
teile jeweils in der zuvor beschriebenen Position
an diese an und befestigen Sie sie an der Wand,
indem Sie die weiteren ST4×30-Schrauben
in die Dübel einschrauben und festziehen.
• Setzen Sie den Teleskop-Abluftschacht wieder auf
den Haubenkörper auf, wobei Sie das äußere (untere)
Teil am oberen Ende von oben nach unten
in die untere Schachthalterung einhaken.
Achten Sie dabei darauf, dass das untere Ende
des äußeren Schachtteils bündig auf dem Hauben-
körper aufliegt.
• Befestigen Sie den mitgelieferten Abluftschlauch
am Luftauslass des Haubenkörpers
und verbinden Sie ihn mit der weiteren Abluftleitung.
Hinweis: Für den Umluftbetrieb entfällt dieser Schritt.
• Ziehen Sie Oberkante des inneren (oberen) Schacht-
teils auf die benötigte Höhe und befestigen Sie dieses
an der oberen Schachthalterung,
indem Sie es entweder einhaken, wie das untere Teil (1),
oder die Schraublöcher des Schachtteils
und der Halte schiene übereinander legen
und je eine 3×10mm-Schraube in diese eindrehen
(2)
.
• Achten Sie vor Inbetriebnahme darauf,
dass der zuvor entnommene Metall-Fettfilter
wieder vollständig eingesetzt ist!
1
2
2
