54
Dimensiones del gabinete: Hornos simples,
instalación alineada
NOTA: Esta es una opción alternativa para instalar su producto
en el gabinete y obtener una apariencia alineada. Para ver la
instalación estándar, consulte la sección “Dimensiones del
gabinete: Hornos simples, instalación estándar”.
25" (63,5 cm) de profundidad de recorte mínimo.
Los espacios superior e inferior serán de 1/8" (0,3 cm) por encima
y por debajo del producto. No se requieren espacios en la parte
superior e inferior para la instalación. Las áreas expuestas del
gabinete deben tener un acabado que coincida.

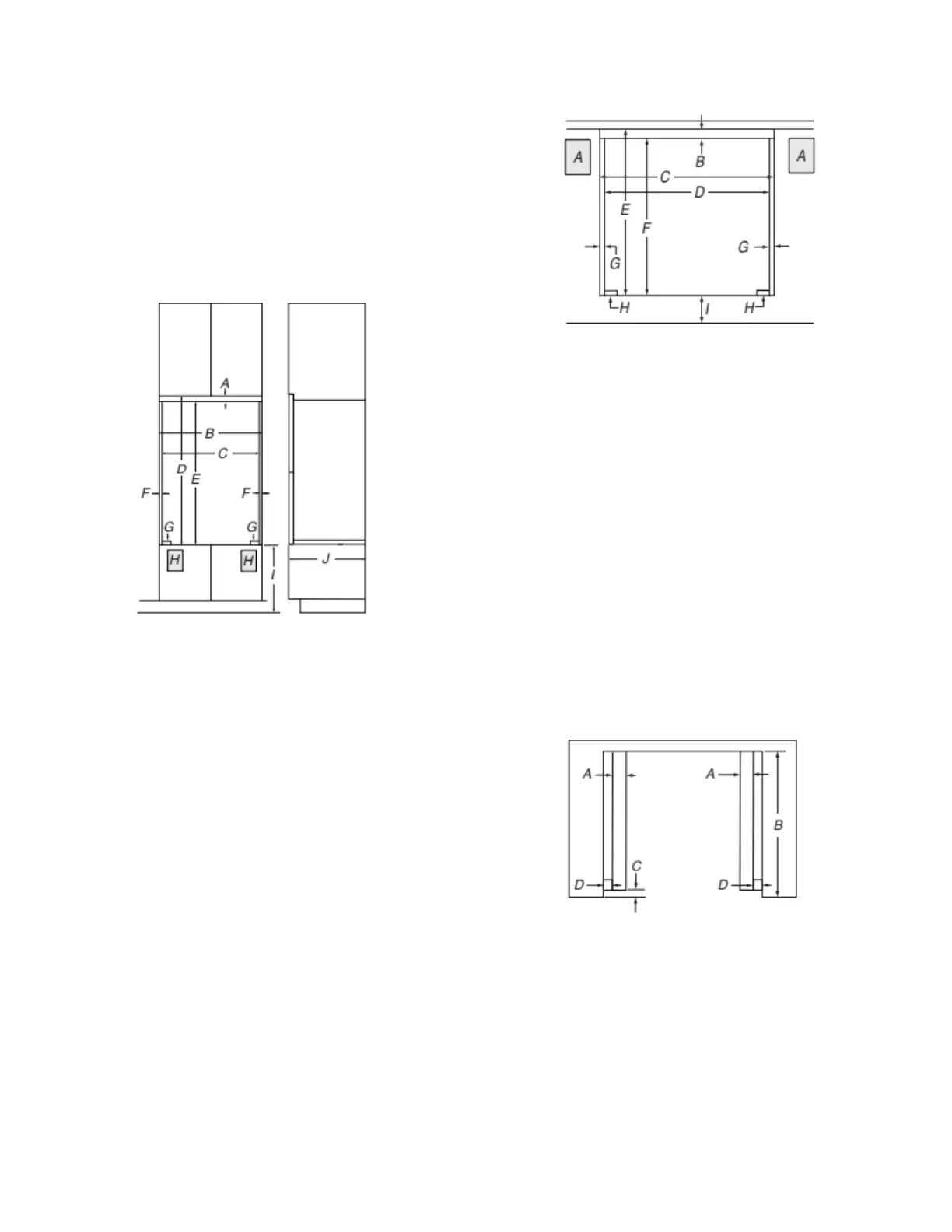

Hornos simples instalados en gabinete
Vista frontal Vista lateral
Modelos de 27" (68,6 cm)
A. 3/4" (1,9 cm) taco superior*
B. 27
1
/
4
" (69,2 cm) de ancho
mínimo de recorte empotrado al
ras
C. 25
7
/
8
" (65,7 cm) de ancho
mínimo de apertura
D. 29
1
/
4
" (74,3 cm) de altura
mínima de recorte empotrado al
ras
E. Altura de corte recomendada:
28
1
/
2
" (72,4 cm)
F. 11/16" (1,7 cm) taco lateral*
G. 1/4" (0,6 cm) recomendado con
pie. 15/16" a 1
1
/
8
" (de 2,2 cm a
2,9 cm) permitido sin pie.
H. Ubicación recomendada para la
caja de conexiones
I. 4
5
/
8
" - 32" (11,7 - 81,3 cm) de la
parte inferior del recorte al piso
J. 25" (63,5 cm) de profundidad
mínima de recorte
Modelos de 30" (76,2 cm)
A. 3/4" (1,9 cm) taco superior*
B. 30
1
/
4
" (76,8 cm) de ancho
mínimo de recorte empotrado al
ras
C. 28
7
/
8
" (73,3 cm) de ancho
mínimo de apertura
D. 29
1
/
4
" (74,3 cm) de altura
mínima de recorte empotrado al
ras
E. Altura de corte recomendada:
28
1
/
2
" (72,4 cm)
F. 11/16" (1,7 cm) taco lateral*
G. 1/4" (0,6 cm) recomendado con
pie. 15/16" a 1
1
/
8
" (de 2,2 cm a
2,9 cm) permitido sin pie.
H. Ubicación recomendada para la
caja de conexiones
I. 4
5
/
8
" - 32" (11,7 - 81,3 cm) de la
parte inferior del recorte al piso
J. 25" (63,5 cm) de profundidad
mínima de recorte
* Los tacos y espaciadores deben estar empotrados 1
3
/
8
" (3,5 cm)
desde el frente del gabinete.
Hornos simples debajo del mostrador: sin la
superficie de cocción instalada arriba
Vista frontal
Modelos de 27" (68,6 cm)
A. Ubicación recomendada para
la caja de conexiones
B. 3/4" (1,9 cm) taco superior*
C. 27
1
/
4
" (69,2 cm) de ancho
mínimo de recorte empotrado
al ras
D. 25
7
/
8
" (65,7 cm) de ancho
mínimo de apertura
E. 29
1
/
4
" (74,3 cm) de altura
mínima de recorte empotrado
al ras
F. Altura de corte recomendada:
28
1
/
2
" (72,4 cm)
G. 11/16" (1,7 cm) taco lateral*
H. 1/4"x 2" (6,4 mm x 5,1 cm)
espaciador de toda la
profundidad del gabinete *
I. 4
5
/
8
" (11,7 cm) de la parte
inferior del corte al piso
Modelos de 30" (76,2 cm)
A. Ubicación recomendada para
la caja de conexiones
B. 3/4" (1,9 cm) taco superior*
C. 30
1
/
4
" (76,8 cm) de ancho
mínimo de recorte empotrado
al ras
D. 28
7
/
8
" (73,3 cm) de ancho
mínimo de apertura
E. 29
1
/
4
" (74,3 cm) de altura
mínima de recorte empotrado
al ras
F. Altura de corte recomendada:
28
1
/
2
" (72,4 cm)
G. 11/16" (1,7 cm) taco lateral*
H. 1/4"x 2" (6,4 mm x 5,1 cm)
espaciador de toda la
profundidad del gabinete *
I. 4
5
/
8
" (11,7 cm) de la parte
inferior del corte al piso
* Los tacos y espaciadores deben estar empotrados 1
3
/
8
" (3,5 cm)
desde el frente del gabinete.
Vista superior
Modelos de 27" (68,6 cm)
A. 2" (5,1 cm) espaciador de toda
la profundidad del recorte*
B. 25" (63,5 cm) de profundidad
de recorte
C. 1
3
/
8
" (3,5 cm) hueco del frente
del gabinete
D. 11/16" (1,7 cm) taco lateral*
Modelos de 30" (76,2 cm)
A. 2" (5,1 cm) espaciador de toda
la profundidad del recorte*
B. 25" (63,5 cm) de profundidad
de recorte
C. 1
3
/
8
" (3,5 cm) hueco del frente
del gabinete
D. 11/16" (1,7 cm) taco lateral*
* Los tacos y espaciadores deben estar empotrados 1
3
/
8
" (3,5 cm)
desde el frente del gabinete.
