W11737967A
©2024 All rights reserved. Used under license in Canada.
Todos los derechos reservados. Se usa bajo licencia en Canadá.
08/24

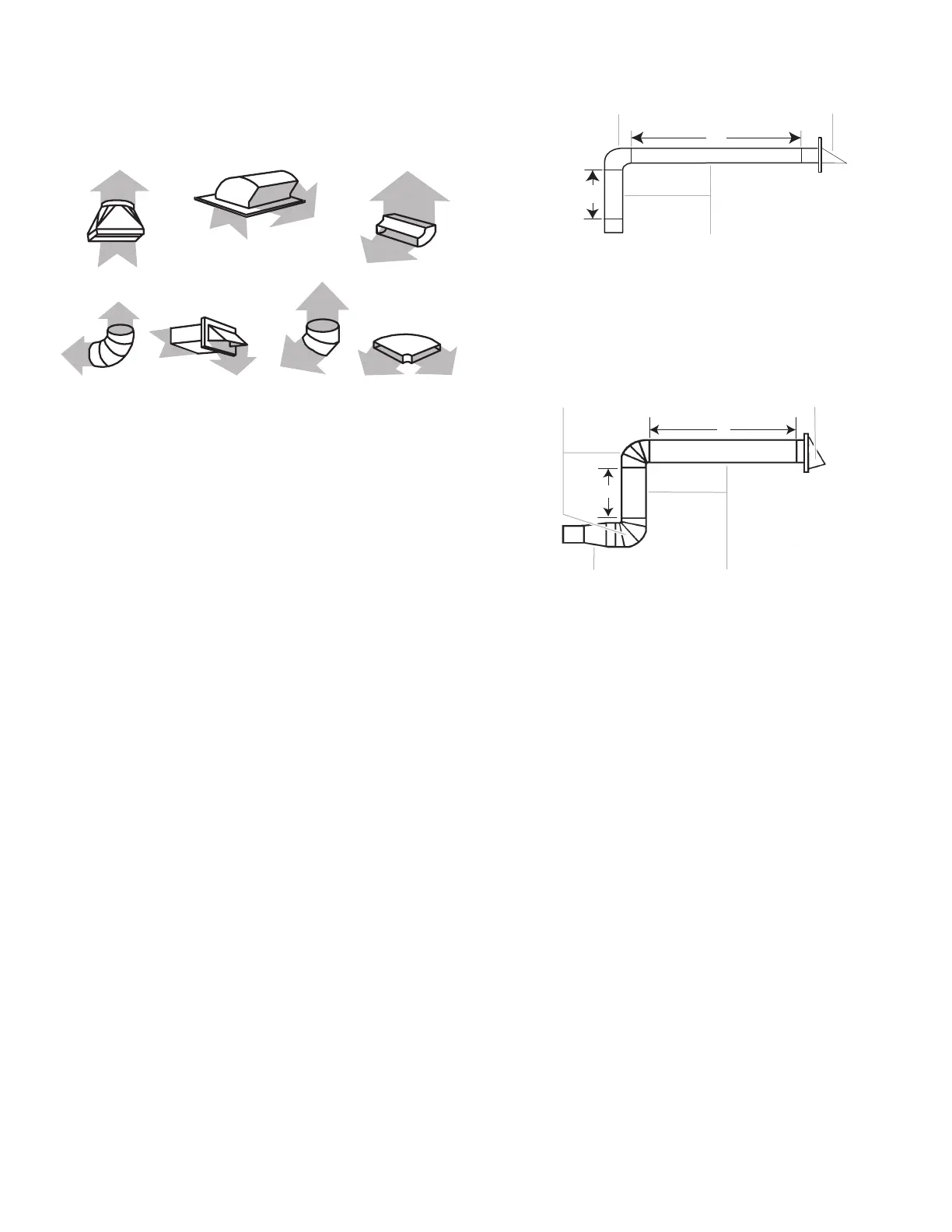

Accesorios estándar recomendados
NOTA: Debe haber un espacio mínimo de 3" (7,6 cm) entre la
parte superior del horno microondas y el tubo de ajuste
rectangular a redondo para poder abrir la compuerta libre y
completamente.
A B C
D E F G
A. Pieza de transición de rectangular a redondo: 3
1
/
4
" x 10" a 6" = 5 pies
(8,3 x 25,4 cm a 15,2 cm = 1,5 m)
B. Cubierta para el techo: 3
1
/
4
" x 10" = 24 pies (8,3 x 25,4 cm = 7,3 m)
C. Codo de 90°: 3
1
/
4
" x 10" = 25 pies (8,3 x 25,4 cm = 7,6 m)
D. Codo de 90°: 6" = 10 pies (15,2 mm = 3 m)
E. Cubierta para la pared: 3
1
/
4
" x 10" = 40 pies (8,3 x 25,4 cm = 12,2 m)
F. Codo de 45°: 6" = 5 pies (15,2 mm = 1,5 m)
G. Codo plano de 90°: 3
1
/
4
" x 10" = 10 pies (8,3 x 25,4 cm = 3 m)
Largo recomendado del ducto de ventilación
Deberá usarse un ducto de ventilación rectangular de
3
1
/
4
" x 10" (8,3 x 25,4 cm) o uno redondo de 6" (15,2 cm).
El largo total del sistema de ventilación, incluido el ducto de
ventilación recto, los codos, los tubos de transición y las cubiertas
de la pared o del techo, no deberá exceder el equivalente a
140 pies (42,7 m) para cualquier tipo de ventilación. Vea la
sección “Accesorios estándar recomendados” para los largos
equivalentes.
Para un rendimiento óptimo, no use más de tres codos de 90°.
Para calcular el largo del sistema que va a necesitar, agregue el
largo equivalente de cada pieza de ventilación que se usará en el
sistema. Vea los ejemplos siguientes:
Sistema de ventilación de 3
1
/
4
" x 10" (8,3 x 25,4 cm) = 73 pies
(22,2 m) en total
A B
C
D
E
A. Un codo de 90° de 3
1
/
4
" x 10" (8,3 x 25,4 mm) = 25 pies
(7,6 m)
B. 1 cubierta para la pared = 40 pies (12,2 m)
C. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)
D. 6 pies (1,8 m)
E. 2 pies (0,6 m)
Sistema de ventilación de 6" (152 mm) = 73 pies (22,2 m) en
total
A
B
C D
E
F
A. Dos codos de 90° = 20 pies (6,1 m)
B. 1 cubierta para la pared = 40 pies (12,2 m)
C. 1 tubo de transición rectangular a redondo = 5 pies
(1,5 m)
D. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)
E. 6 pies (1,8 m)
F. 2 pies (0,6 m)
Si el ducto de ventilación existente es redondo, deberá usarse un
tubo de transición rectangular a redondo. También deberá
instalarse un ducto de escape de extensión rectangular de
3" (7,6 cm) entre el conjunto de la compuerta y un tubo de ajuste
rectangular a redondo para evitar que la compuerta se adhiera.
