28
Encuentre las vigas de pared
NOTA: Si no hay pies derechos de pared dentro de la abertura del gabinete, no instale el horno microondas.
Vea las ilustraciones en “Posibles configuraciones de las vigas de pared”.
1. Ubique los bordes de las vigas de pared dentro de la abertura con un detector de vigas.
2. Marque el centro de cada viga y trace una línea a plomo hacia abajo desde el centro de cada viga. Vea las ilustraciones en “Posibles
configuraciones de las vigas de pared”.

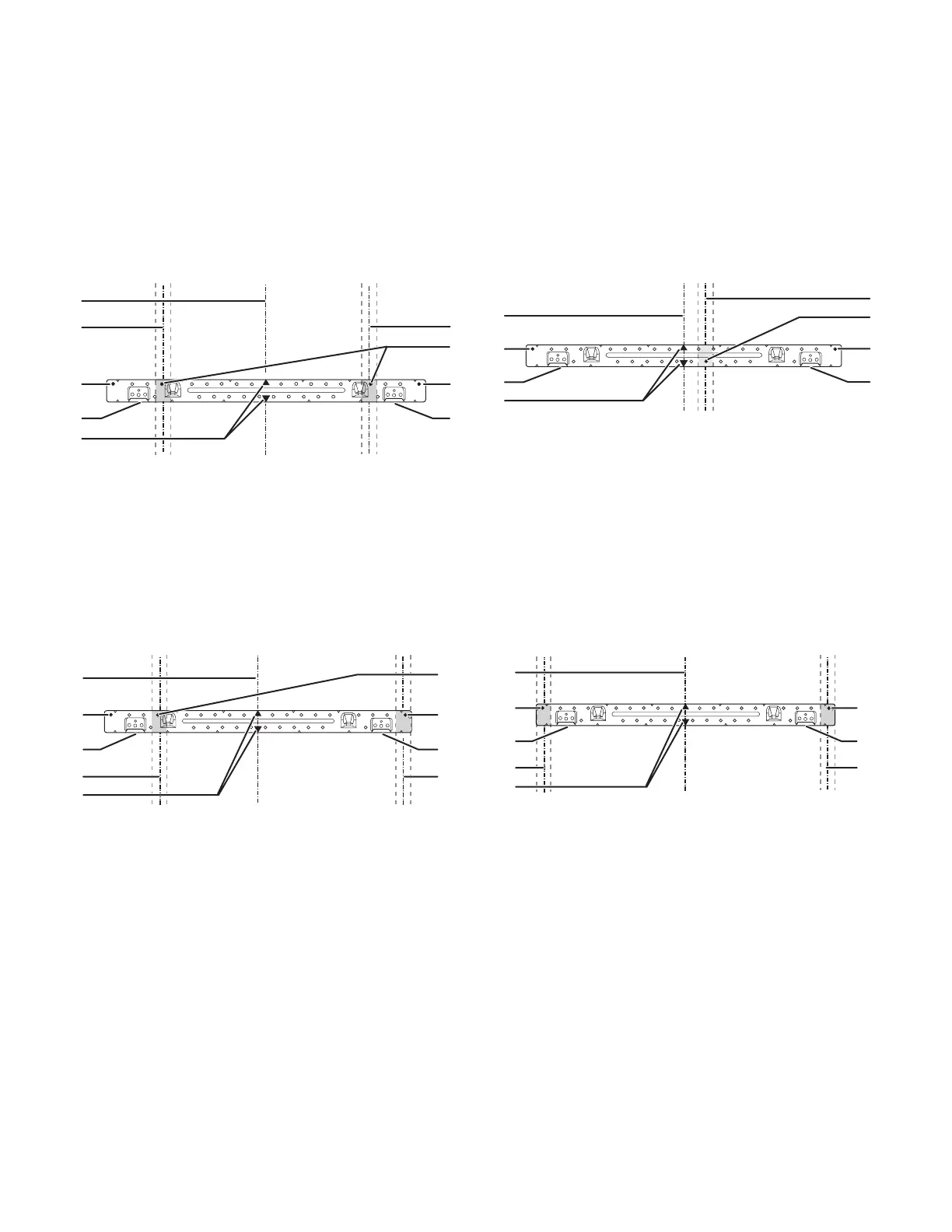

Posibles configuraciones de las vigas de pared
Estas representaciones muestran ejemplos de las configuraciones de instalación preferidas con la placa de montaje.
Sin vigas de pared en los orificios de extremo
Figura 1
A
A
B
C
C
D
E
E
F
A. Orificios de extremo (en la
placa de montaje)
B. Línea central vertical de la
abertura del gabinete
C. Líneas centrales de las vigas
de pared 30" (76,2 cm)
mínimo
D. Orificios para los tirafondos
E. Lengüetas de soporte
F. Marcadores centrales de la
placa de montaje
Sin vigas de pared en los orificios de extremo
Figura 2
A
A
B
C
D
E
E
F
NOTA: Si la viga de pared está a no más de 6" (15,2 cm) de la
línea central vertical (vea la sección “Marque la pared posterior”),
solamente se podrá hacer una instalación con recirculación o una
instalación con ventilación en el techo.
A. Orificios de extremo (en la
placa de montaje)
B. Línea central vertical de la
abertura del gabinete
C. Líneas centrales de las vigas
de pared
D. Orificios para los tirafondos
E. Lengüetas de soporte
F. Marcadores centrales de la
placa de montaje
Viga de pared en orificios de extremo
Figura 3
A
A,D
B
C
C
D
E
E
F
A. Orificios de extremo (en la
placa de montaje)
B. Línea central vertical de la
abertura del gabinete
C. Líneas centrales de las vigas
de pared
D. Orificios para los tirafondos
E. Lengüetas de soporte
F. Marcadores centrales de la
placa de montaje
Viga de pared en orificios de extremo
Figura 4
A,D
B
E
A,D
C
E
C
F
A. Orificios de extremo (en la
placa de montaje)
B. Línea central vertical de la
abertura del gabinete
C. Orificios para los tirafondos
en las líneas centrales de las
vigas de pared
D. Orificios para los tirafondos
E. Lengüetas de soporte
F. Marcadores centrales de la
placa de montaje
