32

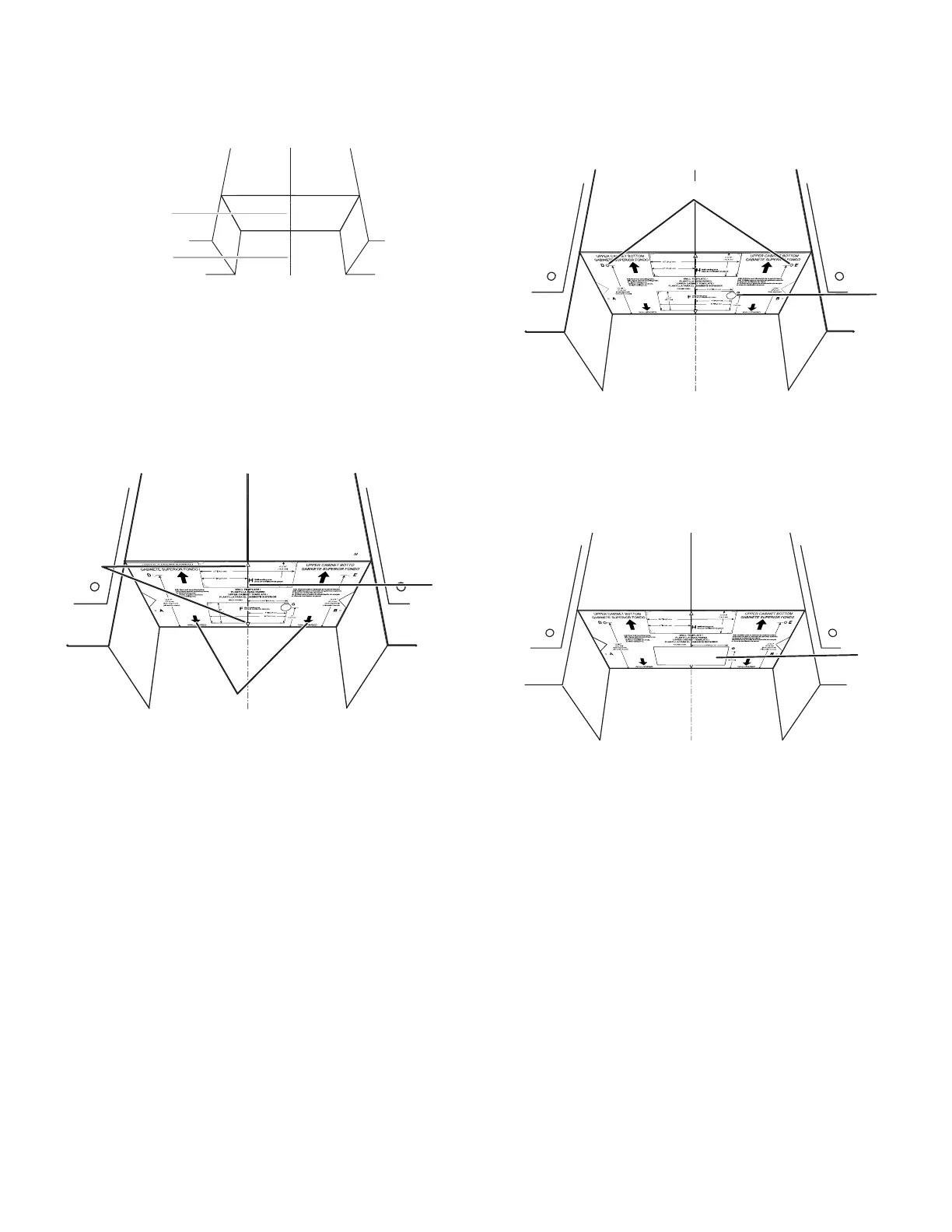

Marque el gabinete superior
1. Con una cinta, mida claramente y marque la línea central
vertical de la abertura. Asegúrese de que esté alineada con la
línea central de la pared vertical. Utilice un lapicero para
dibujar las líneas centrales en el gabinete superior y la pared.
A
B
A. Línea central del gabinete superior
B. Línea central de la pared
NOTA: La placa de cartón es apta para una instalación en
gabinetes con una profundidad de 12" a 14" (30,5 cm a 35,6 cm), si
los gabinetes miden más de 14" (35,6 cm) y hasta 15" (38,1 cm),
utilizando el kit de montaje sobresaliente, reemplazando la placa
de montaje suministrada con el producto. El kit de montaje
sobresaliente (núm. de pieza W11185746) no se incluye.
Para pedirlo, consulte la sección “Información de pedidos en línea”
de la Guía de inicio rápido.
3. Utilice un lapicero para marcar el orificio de la fuente de
alimentación (G) y los 2 orificios de montaje (D) y (E) como se
muestra en la siguiente figura. Asegúrese de mantener la
medida de 10
3
⁄
4
" (27,4 cm) de la pared posterior a “D” y “E” en
la placa de montaje. Y la medida de 1
1
⁄
2
" (3,8 cm) para el
orificio “G”.
A
B
A. Orificio para el cable eléctrico
B. Orificios para la tuerca de montaje
4. Utilice un lapicero para marcar el orificio de ventilación del
gabinete superior. Puede omitir este paso si su unidad utiliza
recirculación o una instalación de ventilación a través de la
pared.
A
A. Orificio de ventilación del gabinete superior
A. Flechas a la pared
B. Línea central del gabinete superior
C. Marcas centrales en la plantilla de cartón
2. Colocación de la plantilla de cartón contra la base del
gabinete superior. Asegúrese de que la línea central de la
placa de cartón se alinee con la línea central del gabinete
superior que dibujó en el paso 1. Y las flechas a la pared (A)
deben estar contra la pared posterior para que los orificios
que se cortaron en el gabinete superior queden alineados
con los orificios de la parte superior del horno microondas.
B
A
C
