3. Corte el área de corte de ventilación del techo rectangular con
una sierra caladora. Omita este paso si se trata de una
instalación de ventilación de recirculación o ventilación a
través del techo.
A

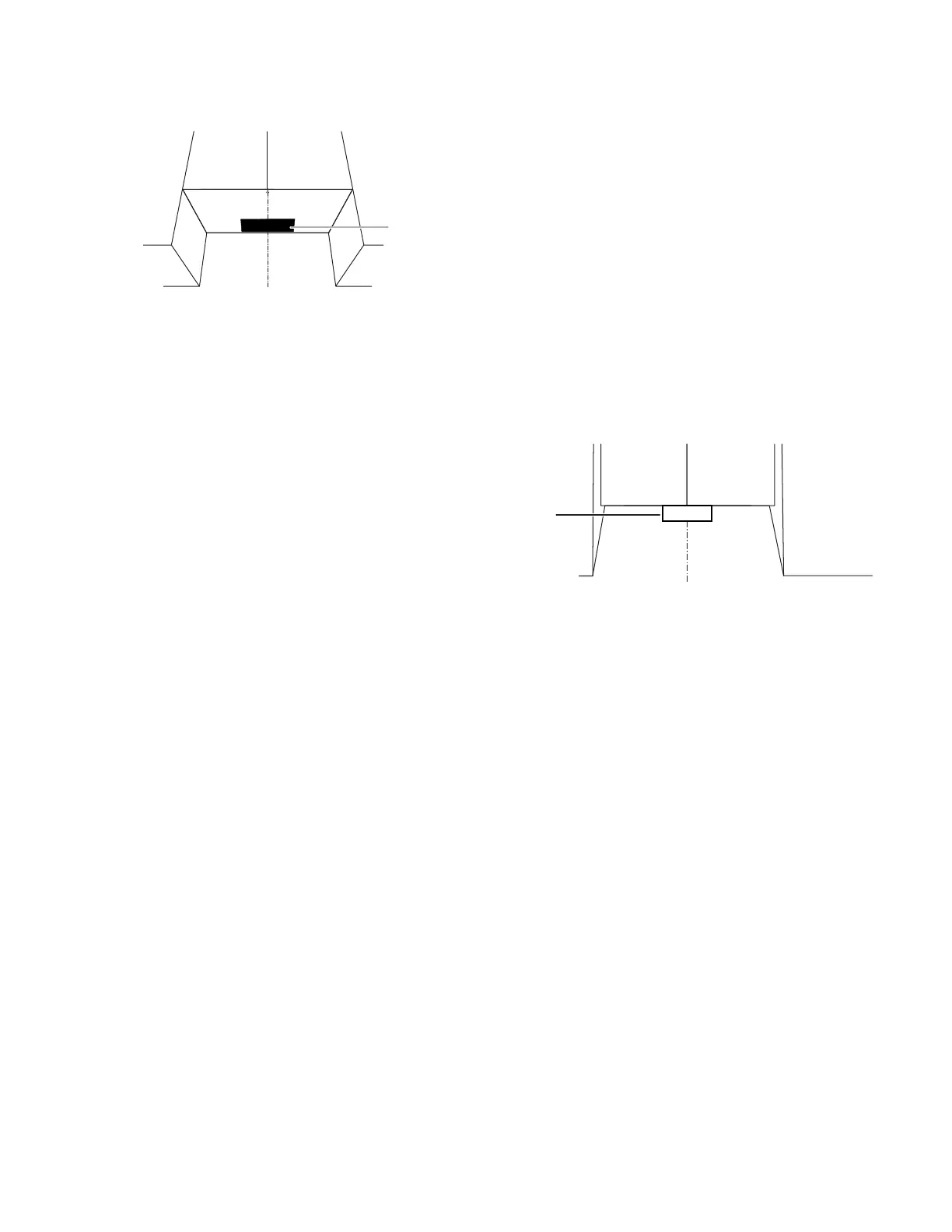

A. Área de recorte de la ventilación a través del techo
Instalación para viga de pared en un orificio de extremo
(Figura 3 en la sección Ubique las vigas de pared)
1. Taladre un orificio de 3/16" (5 mm) a través de la viga de
pared en el orificio de extremo que se marcó en el paso 3
de la sección “Marque la pared posterior”.
2. Si instala una segunda viga de pared, taladre un orificio
de 3/16" (5 mm) a través de la viga de pared en el otro
orificio marcado en el paso 6 de “Marque la pared
posterior”. Consulte la figura 3 en “Posibles
configuraciones de las vigas de pared” de la sección
“Ubique las vigas de pared”.
3. Taladre un orificio de 5/8" (1,6 cm) a través de la pared en
el otro extremo.
Instalación para vigas de pared en ambos orificios de
extremo
(Figura 4 en la sección Ubique las vigas de pared)
1. Taladre orificios de 3/16" (5 mm) través de las vigas de
pared en los orificios de extremo marcados en el paso 3
de la sección “Marque la pared posterior”.
2. Corte el área de corte de ventilación de la pared rectangular
con una sierra caladora. Omita este paso si se trata de una
instalación de ventilación de recirculación o ventilación a
través del techo.
A
A. Área de recorte de la ventilación a través de la pared
Taladre orificios en la pared
posterior
1. Taladre los orificios en A, B, H y J, si las
vigas de la pared no
se encuentran en los orificios A y B, no taladre los orificios A y
B, y siga las instrucciones siguientes.Además de instalar la
placa de montaje en al menos una viga de pared, se le debe
sujetar a la pared en ambos orificios de extremo. Si los
orificios de extremo no están sobre vigas de pared, use dos
pernos de cabeza redonda de 3/16-24 x 3" con tuercas de
palanca; si 1 orificio de extremo está sobre una viga de pared,
use un tirafondo y un perno de cabeza redonda de
3/16-24 x 3" con una tuerca de palanca; o si ambos orificios
de extremo se encuentran sobre vigas de pared, use dos
tirafondos. A continuación se incluyen tres configuraciones de
instalación.
Instalación sin vigas de pared en los orificios de extremo
(Figuras 1 y 2 en la sección Ubique las vigas de pared)
1. Taladre orificios de 5/8" (1,6 cm) a través de la pared en
los dos orificios de extremo que se marcaron en el paso 3
de “Marque la pared posterior”.
2. Taladre orificios de 3/16" (5 mm) en las vigas de pared en
los orificios que se marcaron en el paso 6 de “Marque la
pared posterior”. Consulte las figuras 1 y 2 en “Posibles
configuraciones de las vigas de pared” de la sección
“Ubique las vigas de pared”.
