22

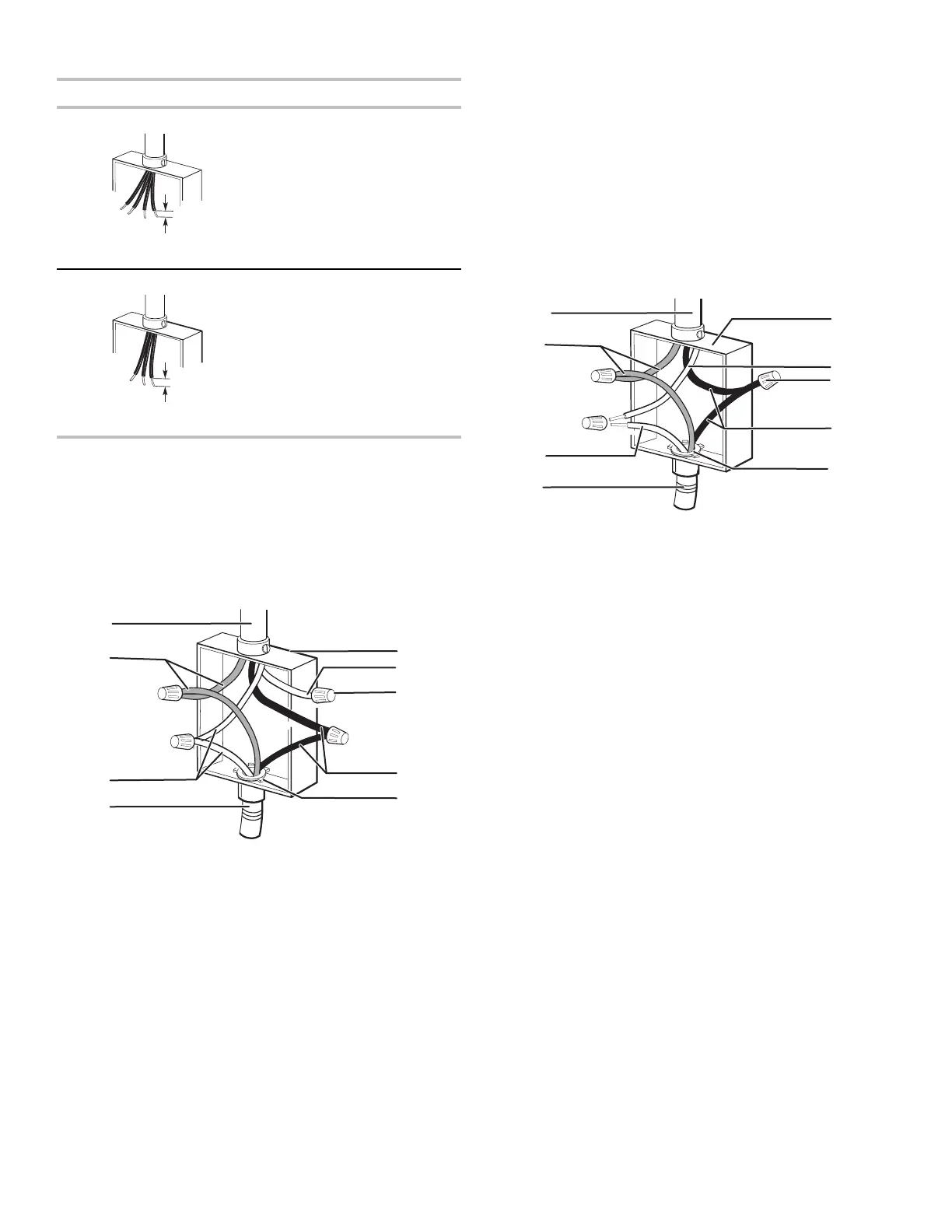

Tableau des options de raccordement électrique
Si le domicile comporte : Voir la section :
4 conducteurs
A
A. 1/2 po (1,3 cm)
Câble à 4 conducteurs depuis
l’alimentation électrique du
domicile
3 conducteurs
A
A. 1/2 po (1,3 cm)
Câble à 3 conducteurs depuis
l’alimentation électrique du
domicile
Câble à 4 conducteurs depuis l’alimentation
électrique du domicile
IMPORTANT : Utiliser le câble à 4 conducteurs provenant de
l’alimentation électrique du domicile aux États-Unis lorsque les
codes ne permettent pas la mise à la terre par l’intermédiaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
résidences mobiles et les véhicules récréatifs, dans une nouvelle
construction et au Canada.
G
A
B
C
D
E
F
H
I
A. Câble depuis l’alimentation
électrique du domicile
B. Conducteurs rouges
C. Conducteurs verts (ou nus) de
liaison à la terre
D. Câble à 3 conducteurs depuis
la table de cuisson
E. Boîtier de raccordement
électrique
F. Conducteur blanc (depuis
l’alimentation électrique du
domicile)
G. Capuchon de connexion
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
avec passe-fils
1. Connecter ensemble les 2 conducteurs rouges (B) avec un
capuchon de connexion (homologation UL).
2. Connecter le conducteur vert (ou nu) de liaison à la terre (C)
du câble de la table de cuisson avec le conducteur vert
(ou nu) de liaison à la terre (dans le boîtier de connexion)
avec un capuchon de connexion (homologation UL).
3. Placer un capuchon de connexion (homologation UL) à
l’extrémité du conducteur blanc (F).
REMARQUE : Ne pas connecter le conducteur vert (ou nu) de
liaison à la terre au conducteur neutre (blanc) dans le boîtier
de connexion.
4. Connecter ensemble les 2 conducteurs noirs (H) avec un
capuchon de connexion (homologation UL).
5. Installer le couvercle du boîtier de connexion.
Câble à 3 conducteurs depuis l’alimentation
électrique du domicile – É.-U. seulement
IMPORTANT : Utiliser le câble à 3 conducteurs depuis
l’alimentation électrique du domicile lorsque les codes locaux
autorisent un tel raccordement.
H
B
C
D
E
F
G
I
A
A. Câble depuis l’alimentation
électrique du domicile
B. Conducteurs rouges
C. Conducteur vert (ou nu) de
liaison à la terre depuis la table
de cuisson
D. Câble à 3 conducteurs depuis
la table de cuisson
E. Boîtier de raccordement
électrique
F. Conducteur blanc (depuis
l’alimentation électrique du
domicile)
G. Capuchon de connexion
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
avec passe-fils
1. Connecter ensemble les 2 conducteurs rouges (B) avec un
capuchon de connexion (homologation UL).
2. Connecter le conducteur vert (ou nu) (C) de la table de
cuisson au conducteur blanc (neutre) (F) dans le boîtier de
connexion avec un capuchon de connexion (homologation
UL).
3. Connecter ensemble les 2 conducteurs noirs (H) avec un
capuchon de connexion (homologation UL).
4. Installer le couvercle du boîtier de connexion.
Terminer l’installation
1. Vérifier que toutes les pièces sont maintenant installées. S’il y
a des pièces supplémentaires, relire les étapes pour savoir
quelle étape a été passée.
2. Vérifier la présence de tous les outils.
3. Éliminer/recycler tous les matériaux d’emballage.
4. Avant d’utiliser la table de cuisson, utiliser une solution douce
de nettoyant domestique et d’eau tiède pour la nettoyer.
Sécher soigneusement au moyen d’un chiffon doux. Pour plus
d’informations, consulter la section « Entretien de la
cuisinière » dans le guide des commandes.
5. Lire le point « Utilisation de la table de cuisson » de la section
Guide des commandes.
6. Rétablir l’alimentation électrique.
