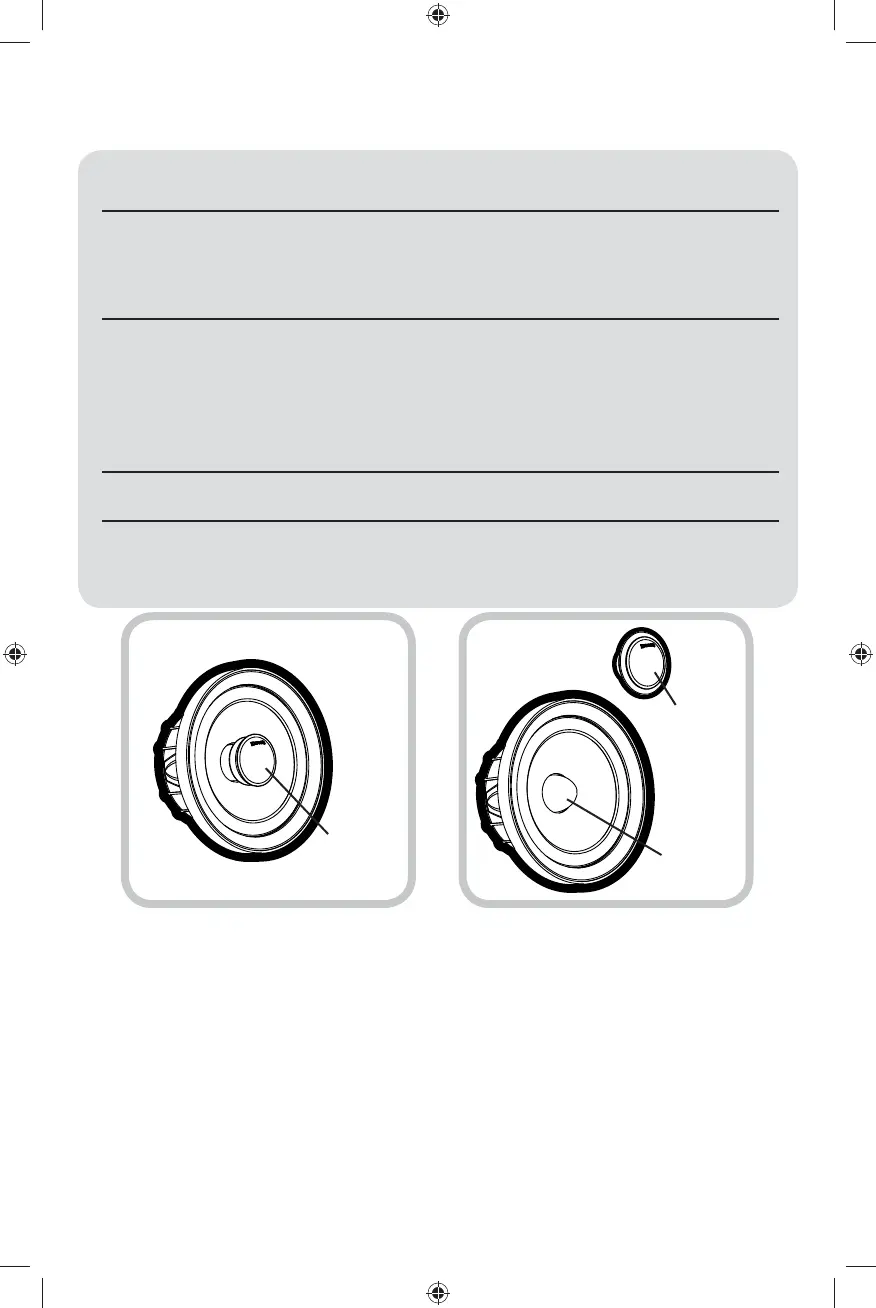

Koaxiale Anordnung
Getrennte Anordnung
Hochtöner
Hochtöner
Phase-Plug
ANORDNUNG
Bevor Sie das QSS-Komponentensystem einbauen und verkabeln, sollten Sie die Anordnung der
Lautsprecher und der Frequenzweiche festlegen.
QSS-Lautsprech-
eranordnung
VORTEILE HINWEISE
Koaxial Bestens geeignet für Einbauten mit
beschränktem Platz oder wenn ein
getrennter Einbau der Hochtöner
nicht möglich ist
Hochfrequenzen treten mögli-
cherweise nicht ganz hervor |
Hochtönerausgabe kann eine Ver-
stärkung an der Frequenzweiche
erfordern
Getrennt
Optimale Tonqualität und verbesserte
Klangabbildung (bei entsprechendem
Hochtöner-Einbau)
Komplizierterer Einbau | Fahrzeug
muss über einen guten Hochtöner-
Einbauplatz verfügen
QSS-Frequenz-
weichen-Anord-
nung
VORTEILE HINWEISE
Einfacher
herkömmlicher 2-Wege
Einbau | Ideal bei beschränkter Anzahl
von verfügbaren Verstärkerkanälen
Klangtreue ist nicht ganz so gut
wie bei der Bi-Amplifi ed-Anordnung
Bi-Amplifi ed Optimale Tonqualität, effi zientere
Nutzung der Verstärkerleistung.
Erfordert mindestens 4 Verstärker-
kanäle | Einbau ist etwas kompli-
zierter
LAUTSPRECHER-ANORDNUNG
Das QSS-Komponentensystem wird in verschiedenen Anordnungen geliefert.
Für die koaxiale Anordnung beachten Sie bitte Abb. 1 und führen Sie nachfolgende Schritte aus:
1. Lösen Sie die Schrauben und nehmen Sie den Phase-Plug aus Aluminium vom Tieftöner ab.
2. Schrauben Sie den Koaxial-Einbauadapter anstelle des Phase-Plug auf den Tieftöner.
3. Schrauben Sie den Hochtöner auf den Hochtöner-Befestigungsstift.
4. Verlegen Sie die Hochtönerkabel durch die Tieftönermitte.
5. Rasten Sie den Hochtöner auf dem koaxialen Befestigungsstift ein.
6. Drehen Sie den Hochtöner in eine ansprechende Position.
7. Sichern Sie die Hochtönerkabel durch den Klipp auf der Tieftönerunterseite.
