12 | KICHLER.COM
CONEXIONES ELÉCTRICAS (continuación)
A. CONEXIÓN DEL VENTILADOR DE TECHO AL CABLE RECEPTOR
Paso 1. Conecte el cable azul del ventilador (motor) al cable azul del
receptor. Conecte el cable blanco del ventilador (motor) al cable blanco
del receptor. Conecte el cable rojo del ventilador (motor) al cable rojo
del receptor. Conecte el cable gris del ventilador (motor) al cable gris del
receptor. Conecte el cable amarillo del ventilador (motor) al cable amarillo
del receptor. (Figura 13)
NOTA: Si NO planea usar el kit de luz con su ventilador en este momento,
NO conecte los cables azules o los cables blancos. En vez de ello,
tape cada cable azul y blanco individual con tuercas para cables.
B. CONEXIÓN DEL RECEPTOR AL CABLE DOMÉSTICO
ADVERTENCIA: Si los cables de su casa son de colores diferentes a
los que se mencionan en este manual, deténgase inmediatamente.
Se recomienda un electricista profesional.
Paso 1. El cable negro del receptor (CA EN V) se conecta al cable negro
(VIVO) de la caja de salida del techo (Fig. 13).
Paso 2. El cable blanco (CA EN N) del receptor se conecta al cable blanco
(NEUTRO) de la caja de salida del techo (Fig. 13).
Paso 3. El cable de conexión a tierra (amarillo/verde) del receptor se conecta
al conductor de conexión a tierra de la caja de salida del techo (Fig. 13).

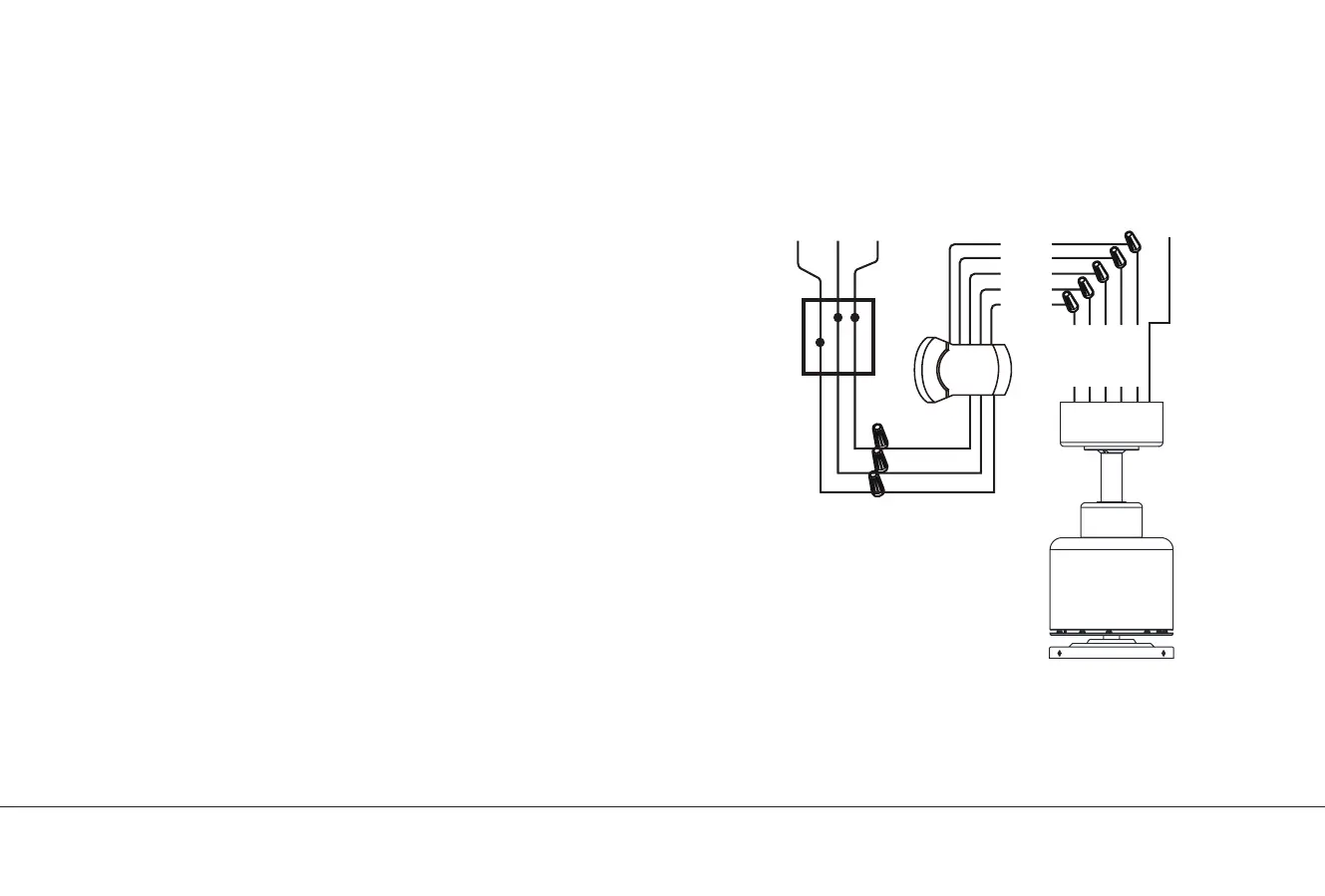

Figura 13
NEGRO BLANCO
CONDUCTOR
DE TIERRA
Caja de
salida
Receptor
AMARILLO/VERDE
A TIERRA
BLANCO
NEGRO
AMARILLO
GRIS
ROJO
BLANCO
AZUL
Hacia el hogar
(Conecte el cable a tierra
en el soporte de montaje
del techo a una conexión a
tierra doméstica)
AZUL
BLANCO
ROJO
GRIS
AMARILLO
VERDE
