12 | KICHLER.COM
RACCORDEMENTS ÉLECTRIQUES (SUITE)
A. CONNEXION DES FILS DU VENTILATEUR DE PLAFOND
AU RÉCEPTEUR
Étape 1. Raccordez le fil bleu du ventilateur (moteur) au fil bleu du
récepteur; le fil blanc du ventilateur (moteur) au fil blanc du récepteur;
le fil rouge du ventilateur (moteur) au fil rouge du récepteur; le fil gris
du ventilateur (moteur) au fil gris du récepteur. le fil jaune du ventilateur
(moteur) au fil jaune du récepteur; (Image 13)
REMARQUE : Si vous ne prévoyez PAS d’utiliser votre kit d’éclairage avec
le ventilateur pour le moment, veuillez NE PAS raccorder les fils bleus ou
blancs. Au lieu de cela, couvrez chaque fil bleu et chaque fil blanc avec des
capuchons de connexion.
B. CONNEXION DU RÉCEPTEUR AU FIL DOMESTIQUE
AVERTISSEMENT : Si les fils de votre maison sont de couleurs diérentes
de celles indiquées dans ce manuel, arrêtez immédiatement. Il est
recommandé de faire appel à un électricien professionnel.
Étape 1. Le fil noir du récepteur (AC IN L) se connecte au fil noir (SOUS
TENSION) de la boîte de sortie du plafond (Image 13).
Étape 2. Le fil blanc (AC IN N) du récepteur se connecte au fil blanc
(NEUTRE) de la boîte de sortie du plafond (Image 13).
Étape 3. Le fil de mise à la terre (jaune/vert) du récepteur se connecte au
conducteur de mise à la terre de la boîte de sortie du plafond (Image 13).

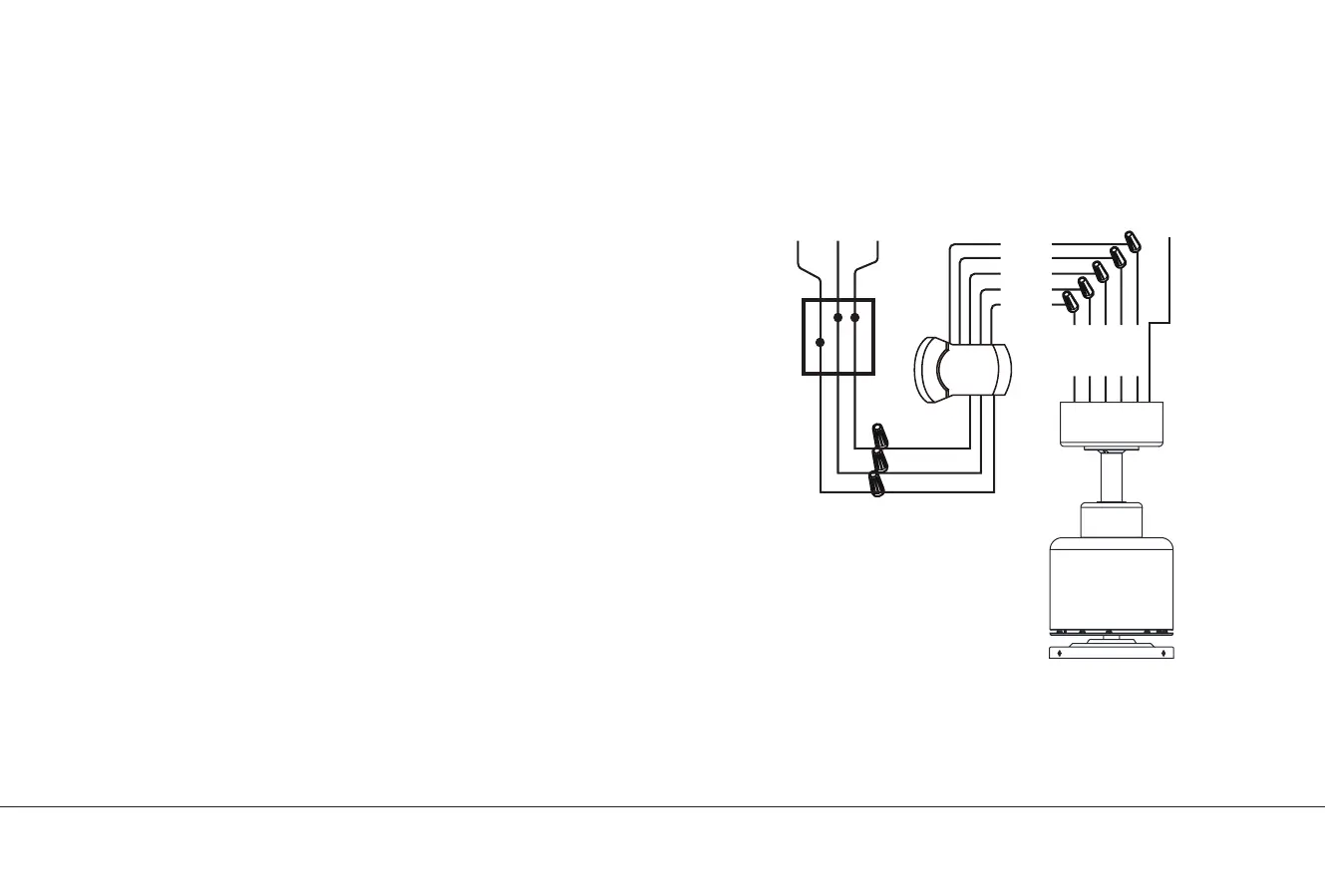

Image 13
NOIR BLANC
CONDUCTEUR
DE TERRE
Boîtier de
sortie
Récepteur
FIL DE TERRE
JAUNE/VERT
BLANC
NOIR
JAUNE
GRIS
ROUGE
BLANC
BLEU
BLEU
BLANC
ROUGE
GRIS
JAUNE
VERT
Au Domestique
(Connecter le fil de mise à
la terre sur le support de
montage au plafond à une
mise à la terre domestique)
