8 | KICHLER.COM
AVERTISSEMENT : Toutes les vis de réglage doivent être vérifiées et
resserrées si nécessaire avant l’installation.
Étape 5. Retirez le clip de retenue et la goupille d’attelage de l’ensemble boule/
tige descendante. Retirez la boule de suspension de l’assemblage de la tige
descendante en desserrant les vis de réglage (ne pas les retirer), en dévissant et
retirant la goupille transversale et en dévissant la boule hors de la tige. (Image 7)
Étape 6. Desserrez les deux vis de pression (ne les retirez pas) dans le raccord sur
le dessus du moteur. (Image 8)
Étape 7. Acheminez avec précaution les fils du raccord sur le dessus de l’ensemble
moteur à travers la tige descendante. (Image 8)
Étape 8. Vissez la tige d’attelage dans l’accouplement sur le dessus de l’ensemble
moteur jusqu’à ce que les trous de goupille d’attelage dans la tige d’attelage
et les trous de goupille d’attelage dans l’accouplement soient alignés. Insérez
soigneusement la goupille d’attelage dans les trous du raccord et de la tige
descendante. (Image 8)
REMARQUE : Veillez à ne pas coincer la goupille d’attelage contre le câblage à
l’intérieur de la tige descendante.
Insérez le clip de retenue dans le trou près de l’extrémité de la goupille d’attelage
jusqu’à ce qu’il s’enclenche dans sa position verrouillée. (Image 8)
Étape 9. Serrez fermement les deux vis de pression dans le raccord sur le dessus
de l’ensemble moteur. (Image 8)
Étape 10. Glissez soigneusement le couvercle d’accouplement, l’anneau de
finition de garniture (côté fini face au corps du moteur) et la garniture sur la tige
descendante. (Image 8)
Enfilez soigneusement la boule sur la tige descendante. Insérez la goupille
transversale à travers la boule et la tige descendante et serrer. (Image 9)
REMARQUE : Veillez à ne pas coincer la tige transversale contre le câblage à
l’intérieur de la tige descendante.
Serrez la vis de pression sur la bille. Assurez-vous que les fils ne sont pas tordus.
(Image 9)
SUSPENDRE LE VENTILATEUR (Suite)

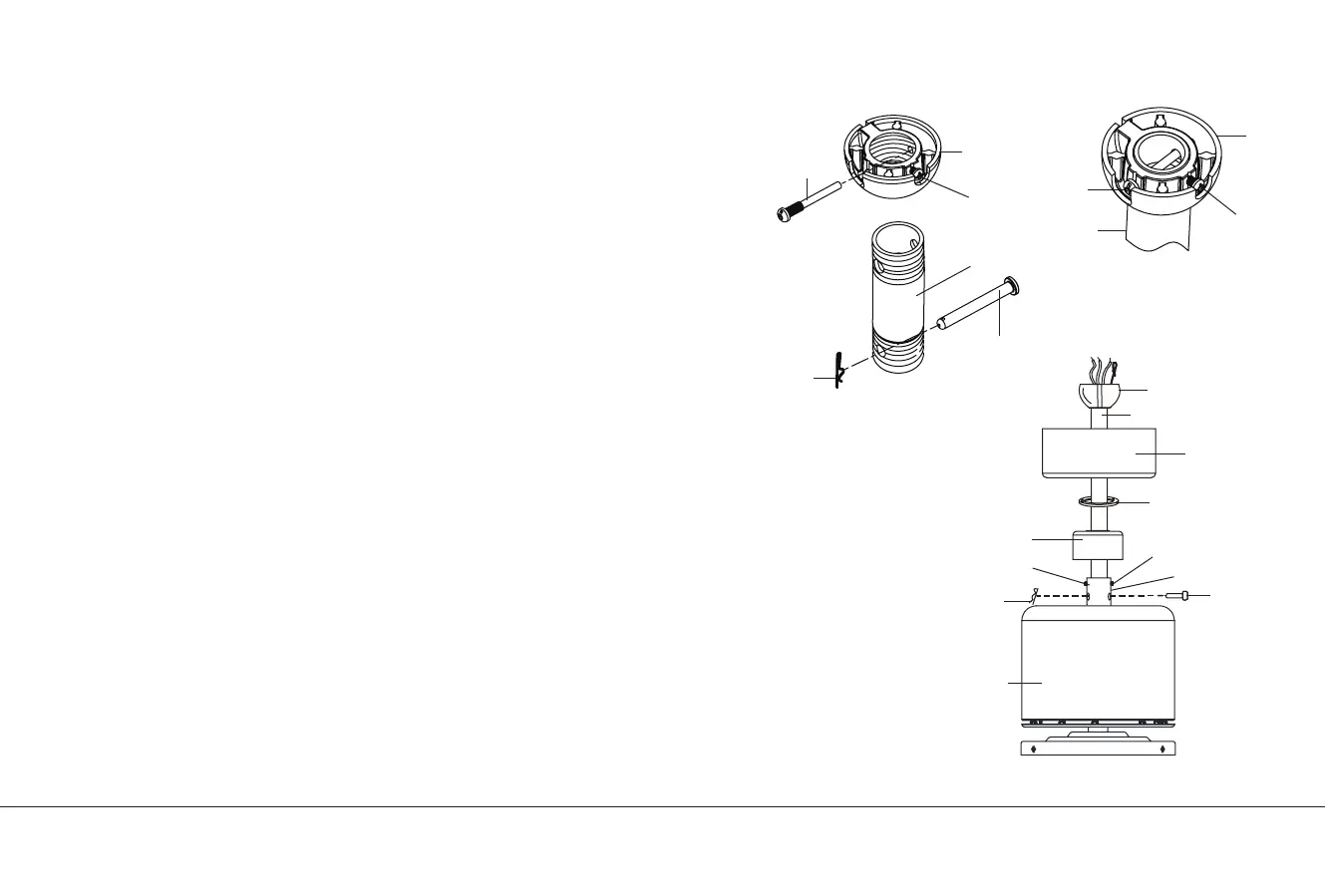

Image 7
Broche
croisée
Goupille d’attelage
Boule
Garniture
Vis de réglage
Tige descendante
Couplage
Vis de réglage
Couvercle
d’accouplement
Goupille
d’attelage
Clip de retenue
Clip de
retenue
Anneau de garniture
Assemblage
du moteur
Image 9
Image 8
Tige descendante
Vis de réglage
Broche
croisée
Vis de réglage
Boule
Boule
Tige
descendante
