52" Tide / 52" Tide Weather+ | 11
RACCORDEMENTS ÉLECTRIQUES
AVERTISSEMENT : Pour éviter tout risque d'électrocution, assurez-vous d'avoir
coupé l'alimentation au panneau de circuit principal avant de procéder au câblage.
Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage domestique.
Utilisez les connecteurs de fils fournis avec votre ventilateur. Fixez les connecteurs
avec du ruban isolant. Assurez-vous qu'il n'y a pas de supports de câbles ou de
raccordements desserrés.
AVERTISSEMENT : Si les fils de votre maison sont de couleurs diérentes de celles
indiquées dans ce manuel, arrêtez immédiatement. Un électricien professionnel est
recommandé pour déterminer le câblage approprié.

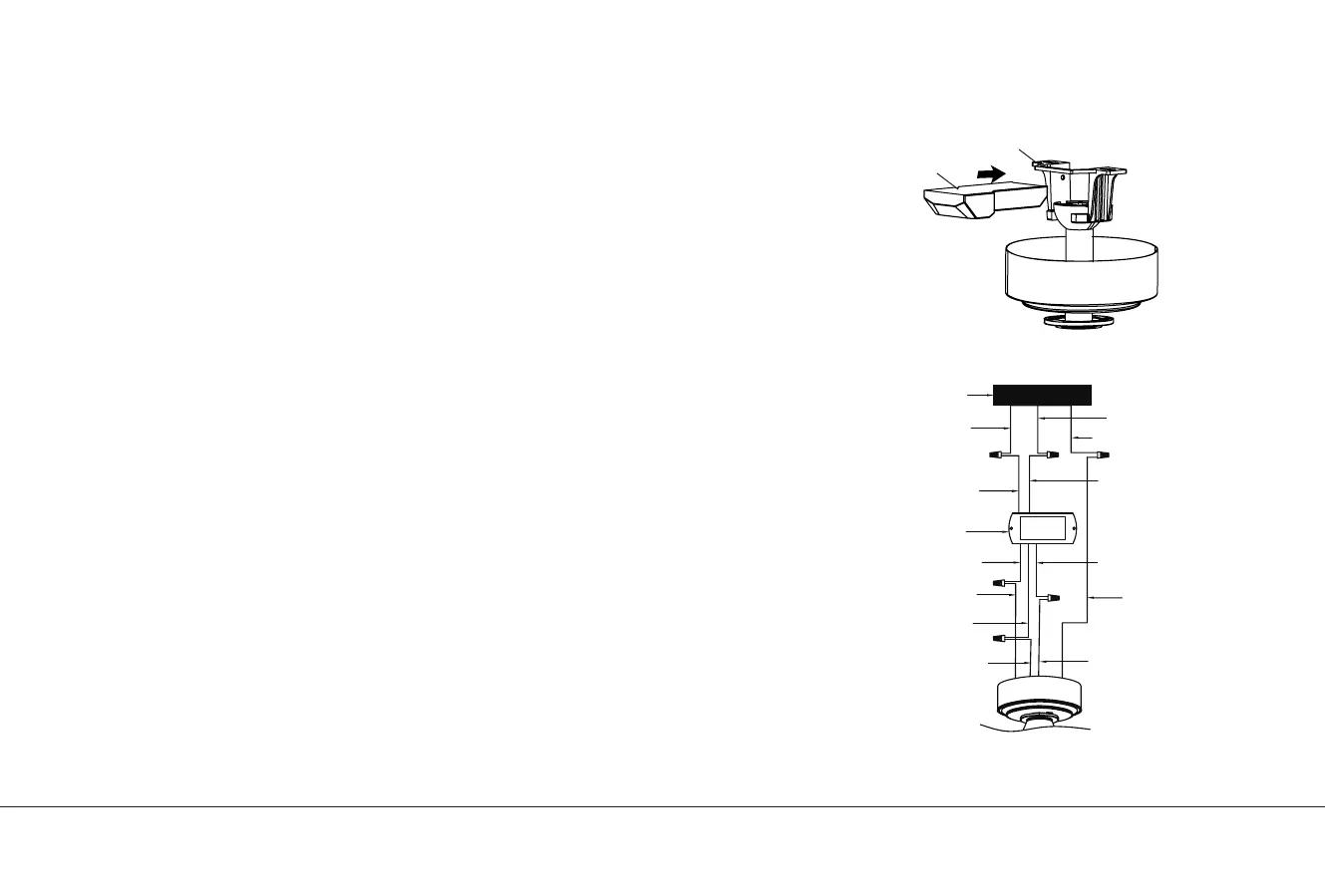

Étape 1. Insérez le récepteur dans le support de montage et maintenez-le à plat face au
plafond. (Fig. 13)
Étape 2. Raccordements électriques du moteur au récepteur : Raccordez le fil NOIR du
ventilateur au fil NOIR marqué « VERS MOTEUR L » du récepteur. Raccordez le fil BLANC
du ventilateur au fil BLANC marqué « VERS MOTEUR N » du récepteur. Raccordez le fil
BLEU du ventilateur au fil BLEU marqué « POUR LA LUMIÈRE » du récepteur. Fixez tous
les raccords de fils avec les connecteurs de fils en plastique fournis. (Fig. 14)
Étape 3. Raccordements électriques du récepteur à distance au boîtier de sortie :
Raccordez le fil NOIR (chaud) du plafond au fil NOIR marqué « AC DANS L » depuis le
récepteur. Raccordez le fil BLANC (Neutre) du plafond au fil BLANC marqué « AC DANS
N » depuis le récepteur. Fixez tous les raccords de fils avec les connecteurs de fils en
plastique fournis. (Fig. 14)
Fig. 14
Fig. 13
Support de montage
Récepteur
Blanc
Cuivre vert ou nu (terre)
Blanc (« AC DANS N »)
Blanc (« VERS MOTEUR N »)
Fil de terre
Blanc (neutre)
Boîtier de sortie
Noir
Noir (« AC DANS L »)
Récepteur
Noir
(« VERS MOTEUR L »)
Noir (moteur)
Bleu (POUR LUMIÈRE)
Bleu (pour la lumière)
)
