8 | KICHLER.COM
COLGAR EL VENTILADOR (continuación)

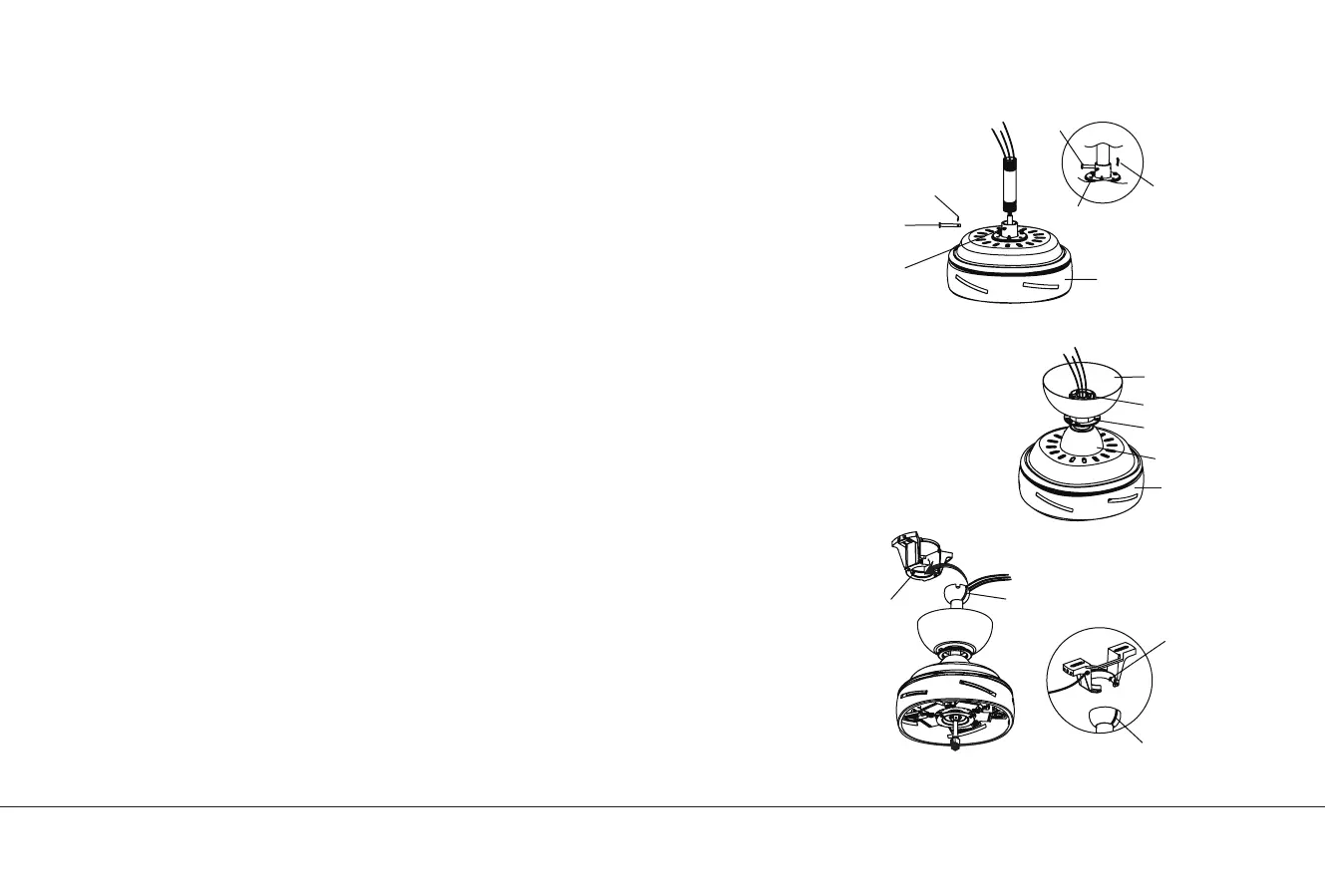

Paso 4. Afloje los dos tornillos de fijación y retire el clip y el pasador transversal
del acoplamiento superior del cuerpo del motor. Con cuidado, pase los cables del
ventilador hacia arriba a través de la varilla de extensión. Enrosque la varilla de
extensión en el acoplamiento del motor hasta que los orificios de los pasadores
cruzados estén alineados. A continuación, vuelva a colocar el pasador transversal y
el clip y apriete ambos tornillos de fijación. (Figura 8)
Paso 5. Deslice la cubierta del acoplamiento, el anillo de ajuste del dosel y el dosel
sobre la varilla de extensión. Vuelva a instalar con cuidado la bola de suspensión
en la varilla. Asegúrese de que el pasador transversal esté en la posición correcta
y que los tornillos de fijación estén apretados y que los cables no estén torcidos.
(Figura 9)
Paso 6. Ahora levante el cuerpo del motor a su posición y coloque la bola de
suspensión en el soporte de suspensión. Gire hasta que la “lengüeta de retención”
haya caído en la “ranura de registro” y se asiente firmemente. (Figura 10) Todo el
cuerpo del motor no debe girar si se hace correctamente.
ADVERTENCIA: El no asentar correctamente la “lengüeta de retención”
puede dañar el ventilador de techo durante el funcionamiento.
Pasador
cruzado
Clip
Clip
Tornillo de fijación
Pasador
cruzado
Tornillo de
fijación
Cuerpo del motor
Figura 8
Figura 9
Figura 10
Dosel
Bola de suspensión
Anillo de ajuste
del dosel
Cubierta de
acoplamiento
Cuerpo del
motor
Soporte de
montaje
Bola de
suspensión
Ranura de registro
Lengüeta de
retención
