8 | KICHLER.COM
SUSPENDRE LE VENTILATEUR (suite)

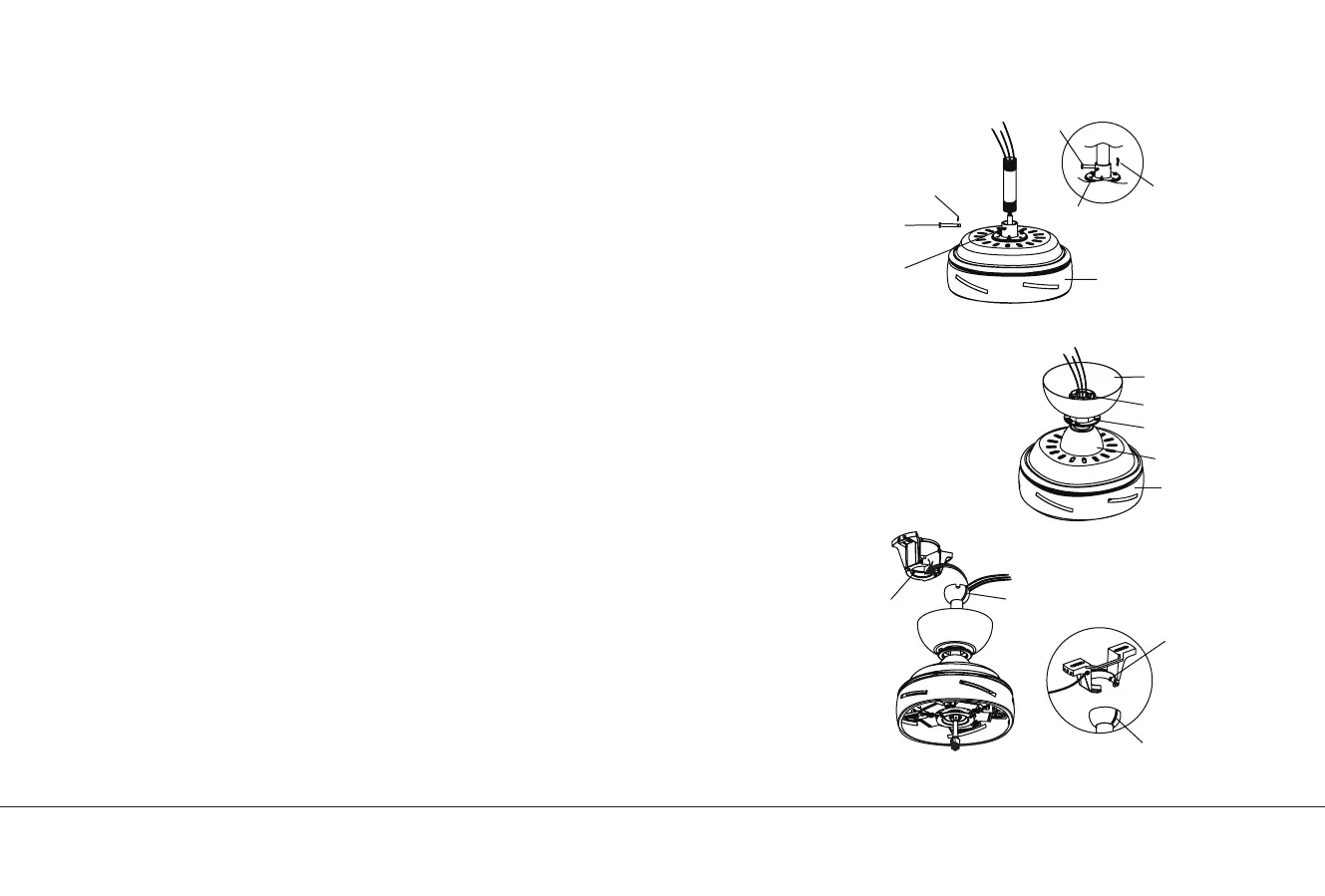

Étape 4. Desserrez les deux vis de réglage et retirez le clip et la goupille croisée
du couplage supérieur du corps du moteur. Faites passer soigneusement les
fils du ventilateur à travers la tige descendante. Vissez la tige descendante sur
l'accouplement du moteur jusqu'à ce que les trous des broches transversales
soient alignés. Ensuite, replacez la goupille transversale et le clip, puis serrez les
deux vis de réglage. (Fig. 8)
Étape 5. Glissez le couvercle de l'accouplement, la bague de garniture de la
verrière et la verrière sur la tige descendante. Réinstallez soigneusement la boule
de suspension sur la tige de suspension. Assurez-vous que la broche croisée
est dans la bonne position et que les vis de réglage sont serrées et que les fils
ne sont pas tordus. (Fig. 9)
Étape 6. Soulevez maintenant le corps du moteur et placez la boule de suspension
dans le support de suspension. Tournez jusqu'à ce que la « languette de contrôle »
soit tombée dans la « fente d'enregistrement » et soit fermement en place. (Fig.10)
L'ensemble du corps du moteur ne doit pas tourner si cela est fait correctement.
AVERTISSEMENT : Le fait de ne pas installer correctement la « languette de
contrôle » peut endommager le ventilateur de plafond pendant le fonctionnement.
Broche
croisée
Agrafe
Agrafe
Vis de réglage
Broche croisée
Vis de réglage
Corps du moteur
Fig. 8
Fig. 9
Fig. 10
Auvent
Boule de suspension
Anneau de
garniture d'auvent
Couvercle
d'accouplement
Corps du moteur
Support de
montage
Boule de
suspension
Fente de
l'enregistrement
Vérifier l'onglet
