16 | KICHLER.COM
PRECAUCIÓN: ASEGÚRESE DE QUE LA ELECTRICIDAD ESTÉ APAGADA EN
LA CAJA DE CONEXIONES PRINCIPAL O QUE SE HAYA APAGADO EL FUSIBLE
CORRECTO EN LA CAJA DE CONEXIONES PRINCIPAL ANTES DE CONTINUAR.
ADVERTENCIA: Todo el cableado debe instalarse de acuerdo con el Código Eléctrico
Nacional y los códigos eléctricos locales. La instalación eléctrica debe ser realizada
por un electricista calificado.
Seleccione una ubicación para instalar el transmisor del sistema de control “CoolTouch”.
Puede reemplazar un interruptor de pared existente o instalar el transmisor en
CUALQUIER superficie plana.
ADVERTENCIA: LA INSTALACIÓN DEL INTERRUPTOR DEBE CUMPLIR CON TODOS
LOS CÓDIGOS ELÉCTRICOS LOCALES Y NACIONALES.
Opción 1. Instale el sistema de control utilizando una caja de salida con interruptor de
pared existente. Asegúrese de que la energía eléctrica esté APAGADA en el panel
principal antes de realizar el cableado.

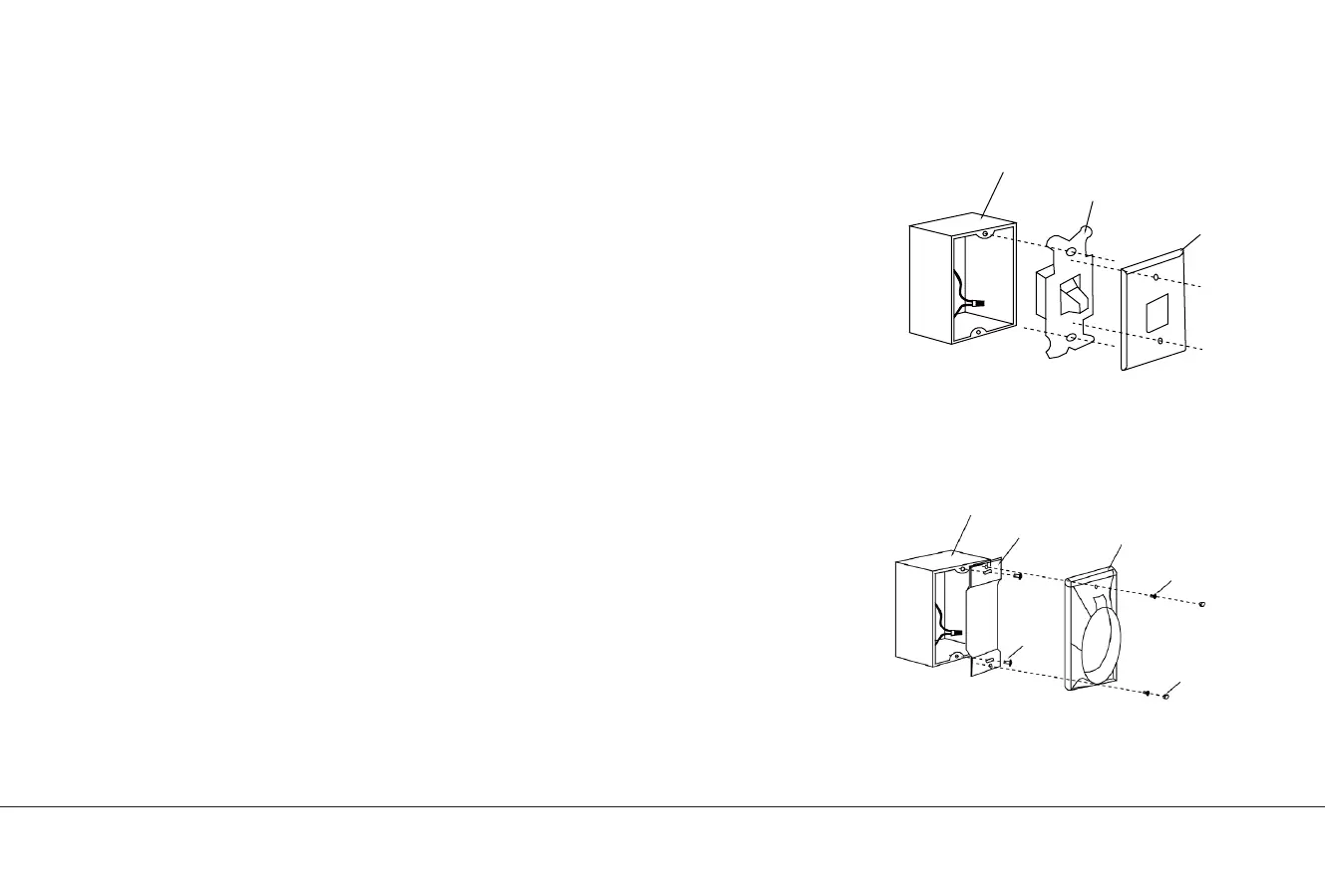

Paso 1. Retire la placa de pared existente y el interruptor antiguo de la caja de salida
de pared. Cablee los cables NEGROS (vivos) junto con el conector e introdúzcalos
nuevamente dentro de la caja de salida. (Figura 23)
Paso 2. Instale la placa de metal y la placa de pared “CoolTouch” en la caja de salida
existente en la pared con los 4 tornillos provistos. Luego coloque los dos tapones de
plástico en la placa de pared. (Figura 24)
Opción 2: Instale el sistema de control en CUALQUIER superficie plana:
Seleccione la ubicación deseada y use la placa de pared “CoolTouch” para marcar los
orificios de montaje. Se proporcionan anclajes de pared de plástico y tornillos para
este tipo de instalación. Después de instalar los anclajes de pared, fije la placa de pared
“CoolTouch” con los tornillos de montaje y luego inserte los tapones de plástico para
finalizar la instalación.
INSTALACIÓN DEL SISTEMA DE CONTROL COOLTOUCH
™
CON LA PLACA DE PARED
Figura 23
Figura 24
Caja de salida
Interruptor
Placa de pared
Caja de salida
Placa metálica
Tornillo
Placa de pared “CoolTouch”
Tornillo
Tapón de plástico
