CONEXIONES ELÉCTRICAS
ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese de
haber desconectado la energía en el panel del circuito principal antes de
realizar el cableado.
Siga los pasos a continuación para conectar el ventilador al cableado de
su hogar. Utilice los conectores de cable suministrados con su ventilador.
Sujete los conectores con cinta aislante. Asegúrese de que no haya
conexiones o filamentos de cables sueltos.
ADVERTENCIA: Si los cables de su casa son de colores diferentes a los que
se mencionan en este manual, deténgase inmediatamente. Se recomienda
un electricista profesional para determinar el cableado adecuado.
Paso 1. Inserte el receptor en el soporte de montaje y manténgalo plano en
oposición al techo. (Figura 16)
Paso 2. Conexiones eléctricas del motor al receptor: Conecte el cable NEGRO
del ventilador al cable NEGRO marcado “AL MOTOR L” del receptor. Conecte
el cable BLANCO del ventilador al cable BLANCO marcado “AL MOTOR N” del
receptor. Conecte el cable AZUL del ventilador al cable AZUL marcado “PARA
LA LUZ” del receptor. Fije todas las conexiones de cables con los conectores
de cable de plástico provistos. (Figura 17)
Paso 3. Conexiones eléctricas del receptor remoto a la caja de salida: Conecte
el cable NEGRO (vivo) del techo al cable NEGRO marcado “CA DE ENTRADA
L” del receptor. Conecte el cable BLANCO (neutro) del techo al cable BLANCO
marcado “CA DE ENTRADA N” del receptor. Fije todas las conexiones de
cables con los conectores de cable de plástico provistos. (Figura 17)

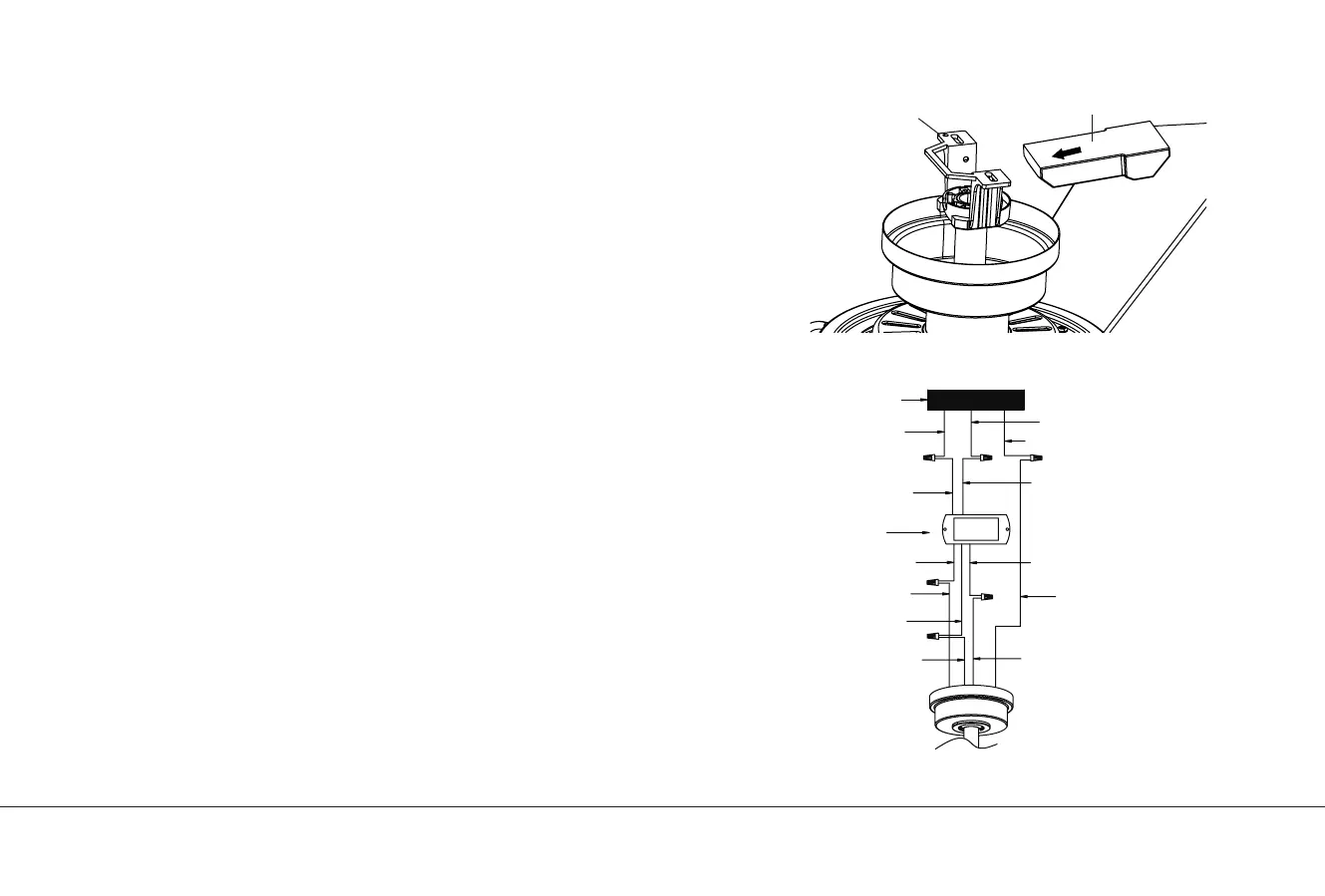

Figura 17
Figura 16
Soporte de montaje Receptor
Blanco
Cobre verde o desnudo (tierra)
Blanco (“CA DE ENTRADA N”)
Blanco (“AL MOTOR N”)
Cable de tierra
Blanco (neutro)
Caja de salida
Negro
Negro
(“CA DE ENTRADA L”)
Receptor
Negro (“AL MOTOR L”)
Negro (motor)
Azul (PARA LA LUZ)
Azul (para la luz)
