56” Salvo | 7

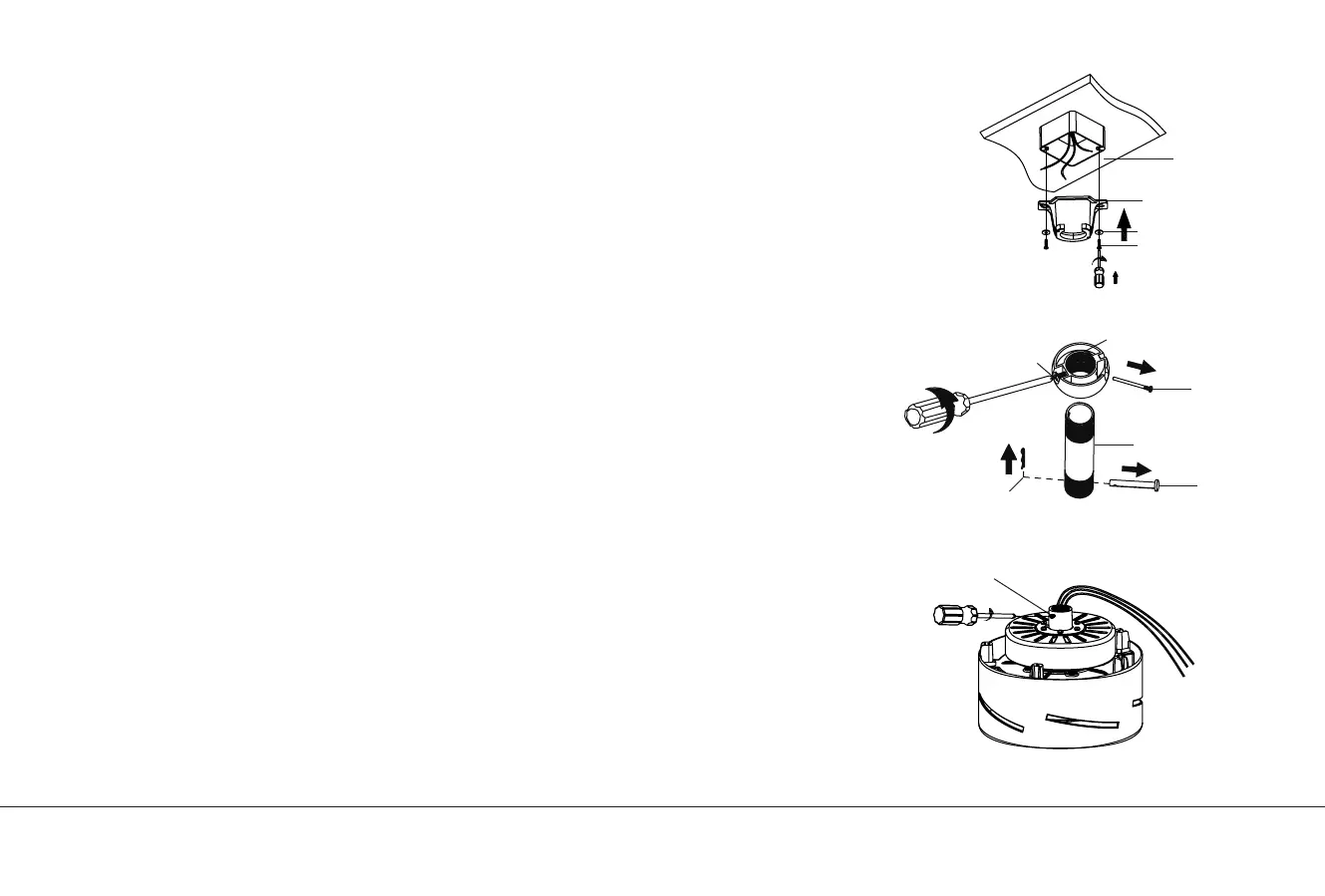

Figura 5
Figura 6
Figura 7
Caja de salida
Soporte de
montaje del techo
Arandela plana
Tornillo
Tornillo de fijación
Tornillo de fijación
Bola de suspensión
Pasador cruzado
Pasador de
horquilla
Varilla de extensión
Horquilla
INSTALACIÓN DEL SISTEMA DE COLGADO
RECUERDE desconectar la alimentación antes de comenzar la instalación. Esto es
necesario para su seguridad y también para la programación adecuada del sistema
de control.
Para instalar correctamente su ventilador de techo, siga los pasos a continuación.
Paso 1. Antes de conectar el ventilador a la caja de salida (no incluida), asegúrese de que
la caja de salida esté bien sujetada a al menos dos puntos de un miembro estructural
del techo (una caja suelta hará que el ventilador oscile). Pase los cables de suministro de
120 voltios desde la caja de salida del techo a través del centro del soporte de montaje del
techo. Instale el soporte de montaje en la caja de salida en el techo usando los tornillos y
las arandelas incluidos con la caja de salida. (Figura 5)
Paso 2. Retire la horquilla y el pasador de horquilla del conjunto de la varilla de extensión,
guárdelos para usarlos posteriormente. Retire la bola de suspensión del conjunto de
la varilla de extensión aflojando el tornillo de fijación, quitando el pasador transversal y
deslizando la bola fuera de la varilla. (Figura 6)
NOTA: Asegúrese de mantener los accesorios sueltos separados para evitar
confusiones durante la instalación.
Paso 3. Afloje los dos tornillos de fijación en el acoplamiento del motor. (Figura 7)
