56" Salvo | 9
FIXATION DES PALES DU VENTILATEUR
ATTENTION : Pour réduire le risque de choc électrique, débranchez
le circuit d'alimentation électrique du ventilateur avant d'installer les
pales du ventilateur.

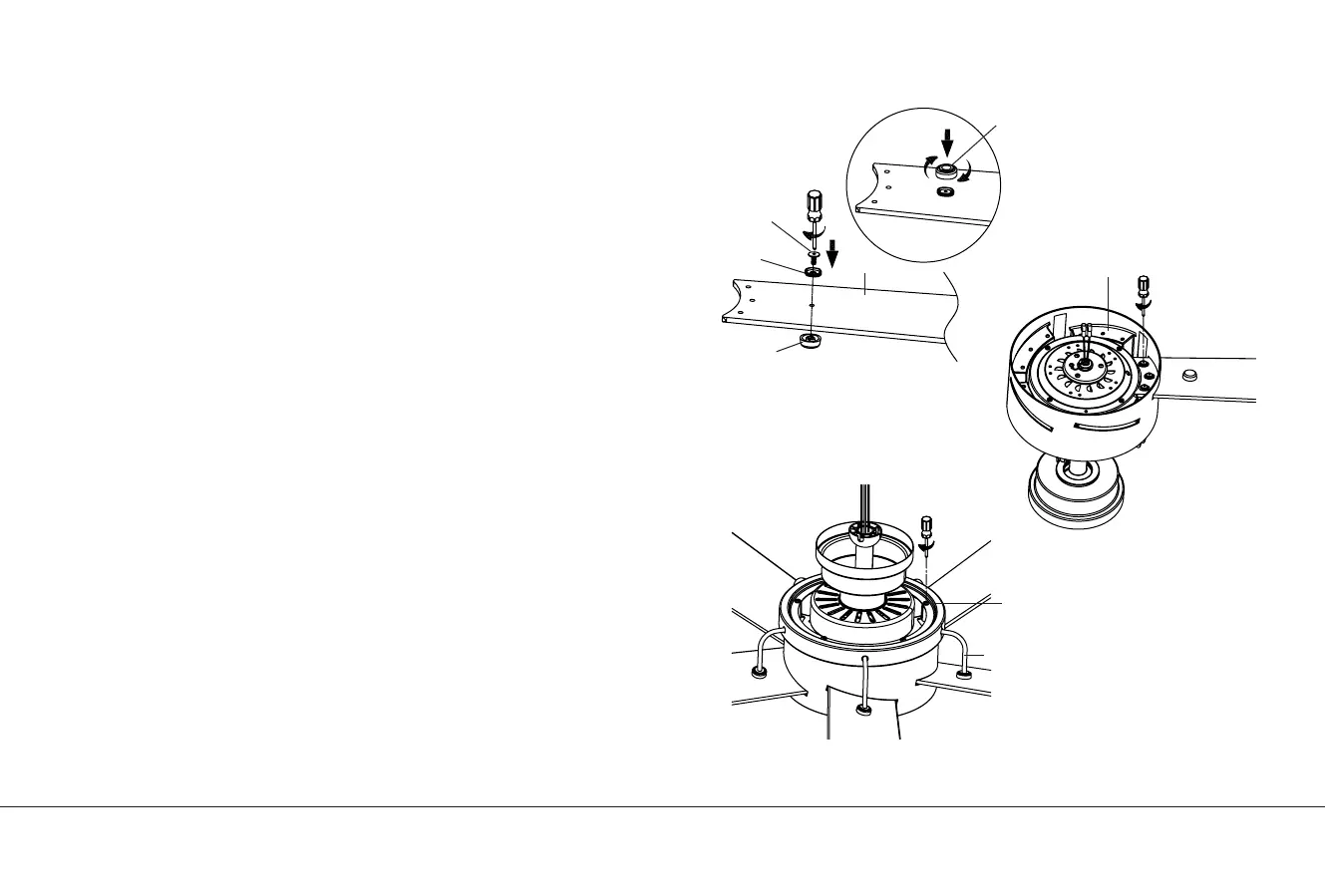

Étape 1. Positionnez la vis, le capuchon vissé et l'écrou sur la pale
comme indiqué, serrez la pale avec la vis. Ensuite, vissez le couvercle
de l'écrou pour bien visser le capuchon. Ne serrez pas trop. (Fig. 10)
Répétez l'opération pour les autres pales.
Étape 2. Faites glisser avec précaution l'ensemble des pales dans la fente
comme illustré, assurez-vous que l'ensemble des pales est bien en place
contre le support de pale sur l'ensemble moteur. Serrez solidement la
pale avec trois vis trouvées dans le pack de quincaillerie. (Fig. 11)
Répétez l'opération pour les autres assemblages de pales.
Étape 3. Positionnez le décor du volant sur le moteur comme illustré,
alignez les trous du décor du volant avec les trous de l'ensemble
moteur et assurez-vous que cinq bras sont correctement positionnés
dans les trous des œillets sur les cache-écrous, serrez fermement
avec cinq vis trouvées dans le pack quincaillerie. (Fig. 12)
Fig. 12
Fig. 10
Fig. 11
Couverture d'écrou
Vis
Écrou
Bouchon à vis
Pale Support de pale
Vis
Bras
