10 | KICHLER.COM
CONEXIONES ELÉCTRICAS
Advertencia: Para evitar una posible descarga eléctrica, asegúrese de haber apagado la alimentación en el
panel
de circuito principal antes del cableado. Siga los pasos a continuación para conectar el ventilador al
cableado
de su hogar. Utilice las tuercas de conexión de cable suministradas con el ventilador. Asegure el
conector
con cinta eléctrica. Asegúrese de que no haya soportes de alambre sueltos o conexiones.
Advertencia:
Si los cables de su casa son de colores diferentes a los que se hace referencia en este manual,
deténgase
inmediatamente. Se recomienda un electricista profesional para determinar el cableado adecuado.
Paso

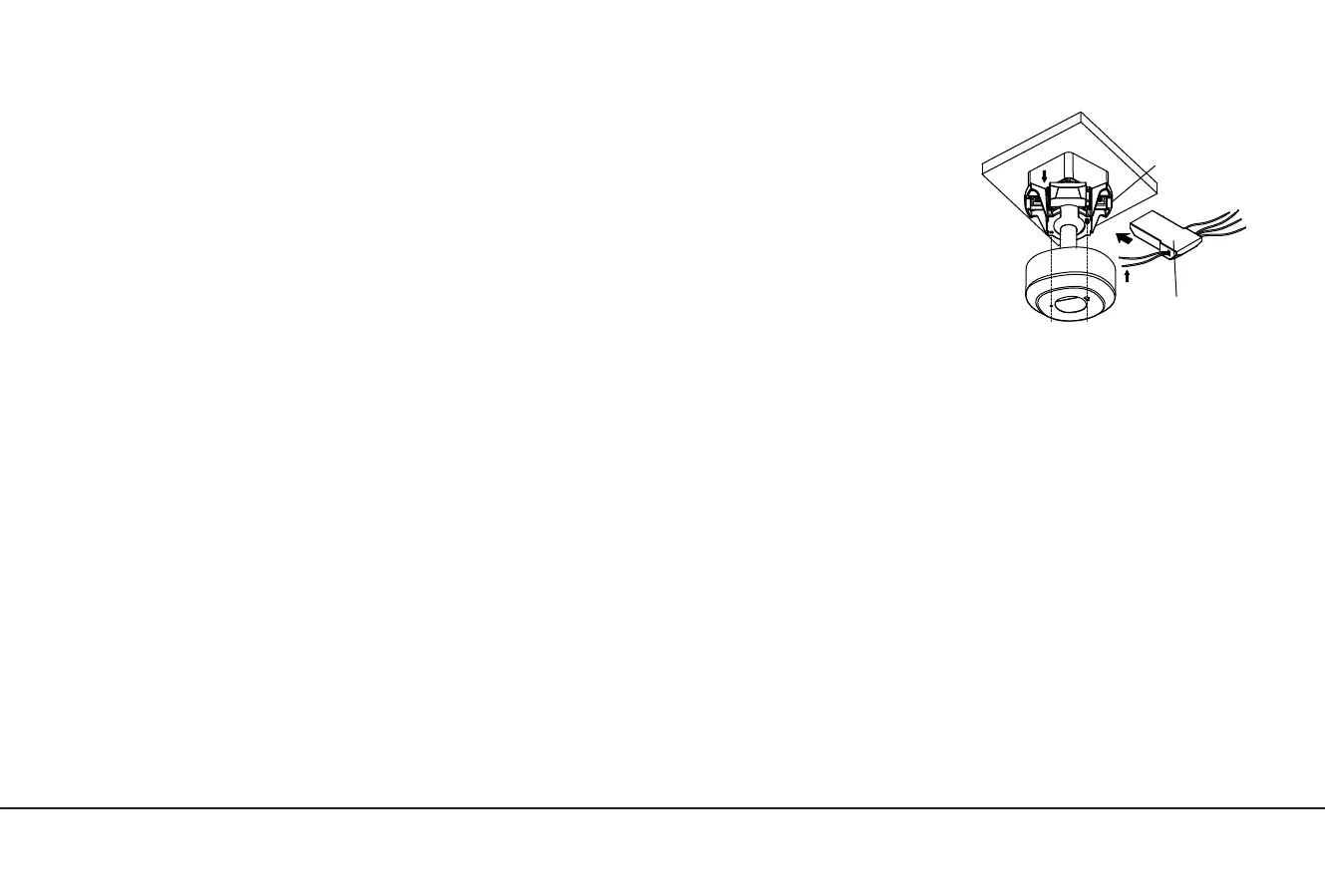

1. Inserte el receptor en el soporte de montaje y manténgalo plano en oposición al techo. (Fig. 15)
Paso
2. Conexiones eléctricas del motor al receptor:
Conecte
el cable NEGRO del ventilador al cable NEGRO marcado como "TO MOTOT L" desde el receptor. Conecte
el
cable BLANCO del ventilador al cable BLANCO marcado como "TO MOTOR N" desde el receptor. Conecte el
cable
AZUL del ventilador al cable AZUL marcado como " Para la luz " desde el receptor. Conecte el cable naranja
del
ventilador al cable naranja del receptor.
Asegure
todas las conexiones de alambre con las tuercas de alambre de plástico proporcionadas. (Fig. 16)
Paso 3. Conexiones eléctricas del receptor remoto a la caja de salida:
Conecte
el cable NEGRO (caliente) del techo al cable NEGRO marcado como "AC IN L" desde el control de pared.
Conecte
el cable BLANCO (Neutro) del techo al cable BLANCO marcado como "AC IN N" del receptor.
Conecte
el cable NEGRO (al Motor L) del control de pared al cable NEGRO marcado como "AC IN L" desde el receptor.
Asegure
las conexiones de cable con los conectores de alambre de plástico proporcionados. (Fig. 16)
Paso
4. Conecte los cables SUELO (VERDE) de la bola de la percha y el soporte de montaje, de modo que SUELO (verde o COBRE DESNUDO) de la casa.
Asegure
la conexión del cable con los conectores de plástico proporcionados. Después de conectar los cables, sepárelos de modo que los cables verdes y
blancos
estén en un lado de la caja de salida y los cables negros y azules estén en el otro lado. (Fig. 16)
Nota:
Coloque cuidadosamente las conexiones de cable en la caja de salida.
Nota:
El ventilador debe instalarse a una distancia máxima de 30 pies de la unidad transmisora para una transmisión de señal adecuada entre la unidad
transmisora
y la unidad receptora del ventilador.
Soporte de montaje
Receptor
Fig. 15
