60” PINION | 7
Bola de
suspensión
Pasador cruzado
Ajustar tornillo
Varilla
INSTALAR LA VIVIENDA SUPERIOR (continuación)
Paso 3. Retire la bola de la percha del ensamblaje de la varilla descendente aflojando
los tornillos de fijación, quitando el pasador de cruz y deslizando la bola de la varilla.
(Fig. 7)
Paso 4. Alimente con cuidado los cables del ventilador y el cable de seguridad a través
de la varilla descendente. Enrosque la varilla descendente en el acoplamiento del
motor hasta que los orificios del pasador transversal estén alineados. A continuación,
vuelva a colocar el pasador cruzado y el clip, y apriete ambos tornillos de fijación.
(Fig. 8)
Paso 5. Deslice la cubierta del acoplamiento, la cubierta del orificio del
dosel y el dosel en la varilla descendente. Vuelva a instalar cuidadosamente
la bola de la percha en la varilla descendente. Asegúrese de que el pasador
cruzado está en la posición correcta y el tornillo de ajuste está apretado y
los cables no están torcidos. (Fig. 9)
Bola de suspensión
Cubierta
Agujero del dosel
Cubrir
Cubierta de
acoplamiento
Varilla
Acoplamiento
Ajustar tornillo

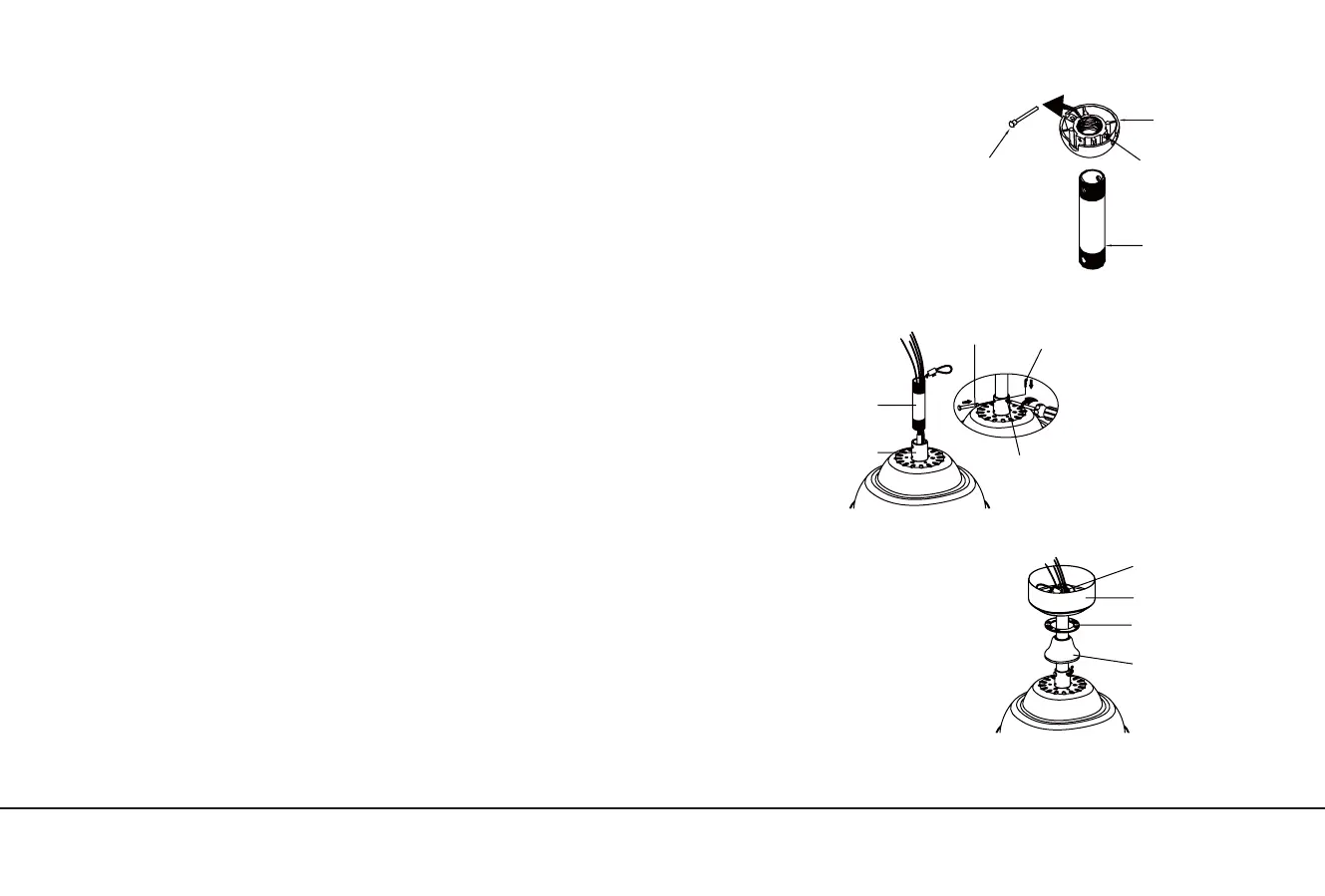

Fig. 7
Clip de pasador cruzado
Fig. 8
Fig. 9
