16 | KICHLER.COM
INSTALLATION DU CONTRÔLE MURAL
Tout câblage doit être conforme au Code national de l'électricité et aux codes électriques locaux.
L'installation
électrique doit être effectuée par un électricien agréé qualifié. Sélectionnez un
emplacement
pour installer votre contrôle mural. Vous pouvez remplacer un interrupteur mural
existant,
ou installer le contrôle mural sur n'importe quelle surface plane.
Remarque
: L'INSTALLATION DE COMMUTATEUR DOIT SE CONFORMER À TOUS LES
CODES
ÉLECTRIQUES LOCAUX ET NATIONAUX.
AVERTIS
SEZING: Éteignez la puissance principale au disjoncteur ou au panneau de
fusible
avant de continuer.
Étape

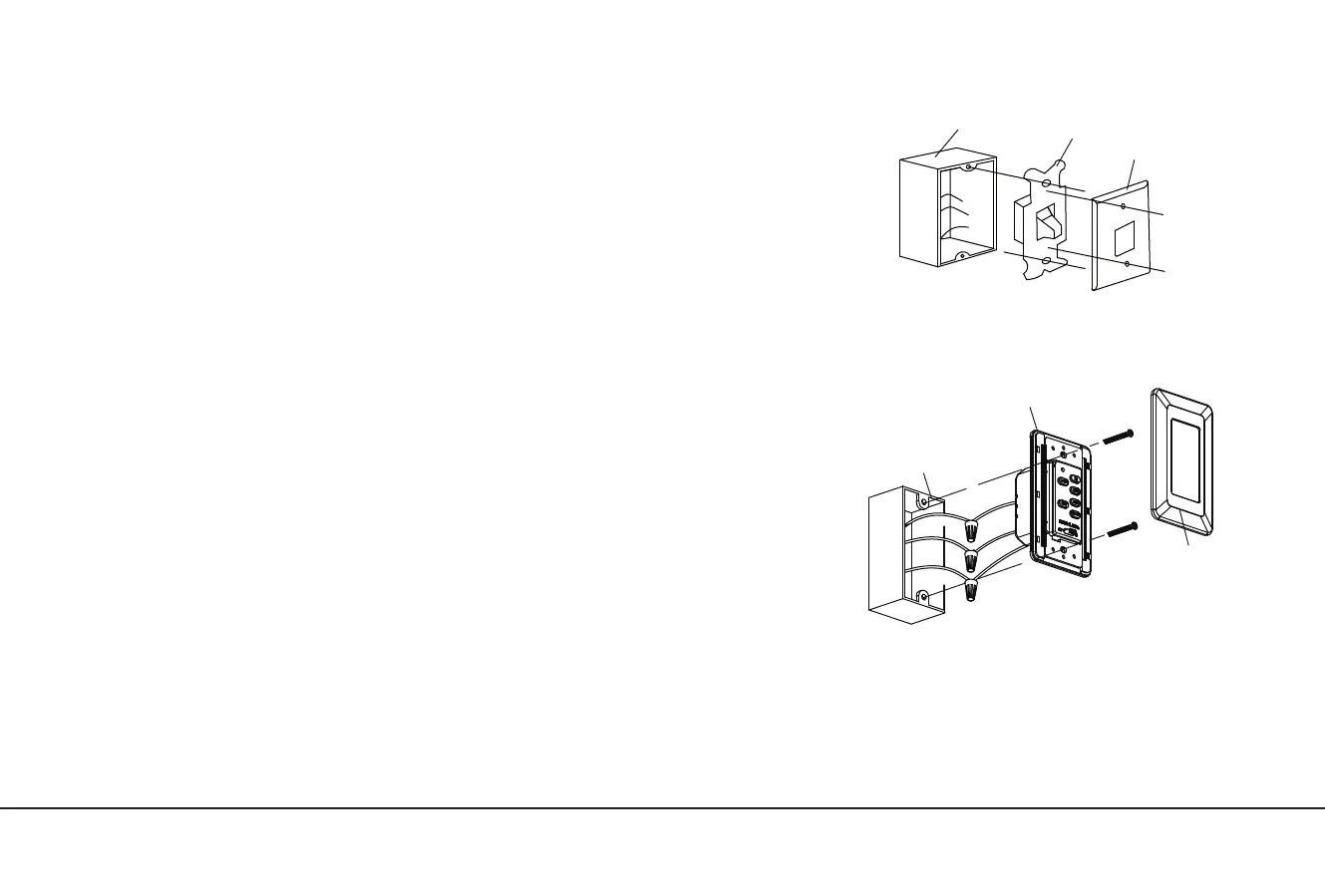

1. Retirez la plaque murale existante et l'ancien commutateur de la boîte de sortie murale.
Débranchez
les fils. (Fig. 29)
Étape
2. Placez le contrôle du mur à la boîte de sortie, connectez les fils avec les connecteurs de
fil
fournis. (Fig. 30)
Connectez
le fil de plomb (CHAUD) de la boîte de sortie au fil NOIR marqué « AC IN L » à partir
du
contrôle du mur.
Connectez
le fil de plomb (CHARGE) de la boîte de sortie au fil NOIR marqué " À MOTEUR L" à
partir
du contrôle du mur.
Connectez
le fil SOL de la boîte de sortie au fil SOL à partir du contrôle du mur.
Étape
3. Sécurisez les connexions de fils et assurez-vous qu'il n'y a pas de brins ou de
connexions
lâches.
Remettez les connexions de fil à l'intérieur de la boîte de sortie et fixez le contrôle de mur
à
la boîte de sortie avec des vis fournies. Ajusté la plaque de visage au contrôle de mur. (Fig. 30)
Plaque de visage
Boîte de
sortie
Contrôle des mu
rs
Plaque
murale
Interrupteur
Boîte de sortie
Fig. 30
Fig. 29
SOUS
TENSION
VERS SOURCE 120V
NOIR
("AC IN L")
VERS
CHARGE
FIL RE
("TO MOTOR L")
DE TER
FIL DE MISE À
LA TERRE DEPUIS
LE PLAFOND
NOIR
