16 | KICHLER.COM
INSTALACIÓN DEL CONTROL DE PARED
ADVERTENCIA: Todo el cableado debe instalarse de acuerdo con el Código Eléctrico
Nacional (National Electrical Code) y los códigos eléctricos locales. La instalación
eléctrica debe ser realizada por un electricista calificado.
ADVERTENCIA: LA INSTALACIÓN DEL INTERRUPTOR DEBE CUMPLIR CON TODOS
LOS CÓDIGOS ELÉCTRICOS LOCALES Y NACIONALES.
ADVERTENCIA: Apague la energía principal en el disyuntor o en el panel de fusibles
antes de continuar.
Paso 1. Retire la placa de pared existente y el interruptor de la caja de salida de pared.
Desconecte los cables del interruptor existente. (Figura 19)
Paso 2. Instale el control de pared en la caja de salida y conecte los cables con los
conectores de cables provistos. (Figura 20)
* Conecte el cable negro de la caja de salida que suministra energía al control de pared al
cable negro marcado “CA DE ENTRADA” del control de pared.
* Conecte el cable negro de la caja de salida al cable negro marcado “AL VENTILADOR”
(to fan) del control de pared.
* Conecte el cable de cobre desnudo de tierra de la caja de salida al cable de cobre
desnudo de tierra del control de pared.
* Conecte los dos cables neutros blancos en la caja de salida juntos (si aún no
están conectados).
Paso 3. Asegure los conectores de los cables y asegúrese de que no haya cables o
conexiones sueltas. Con cuidado, vuelva a colocar las conexiones de cables dentro
de la caja de salida y asegure el control de pared a la caja de salida con los tornillos
proporcionados. La placa frontal encajará en el transmisor.

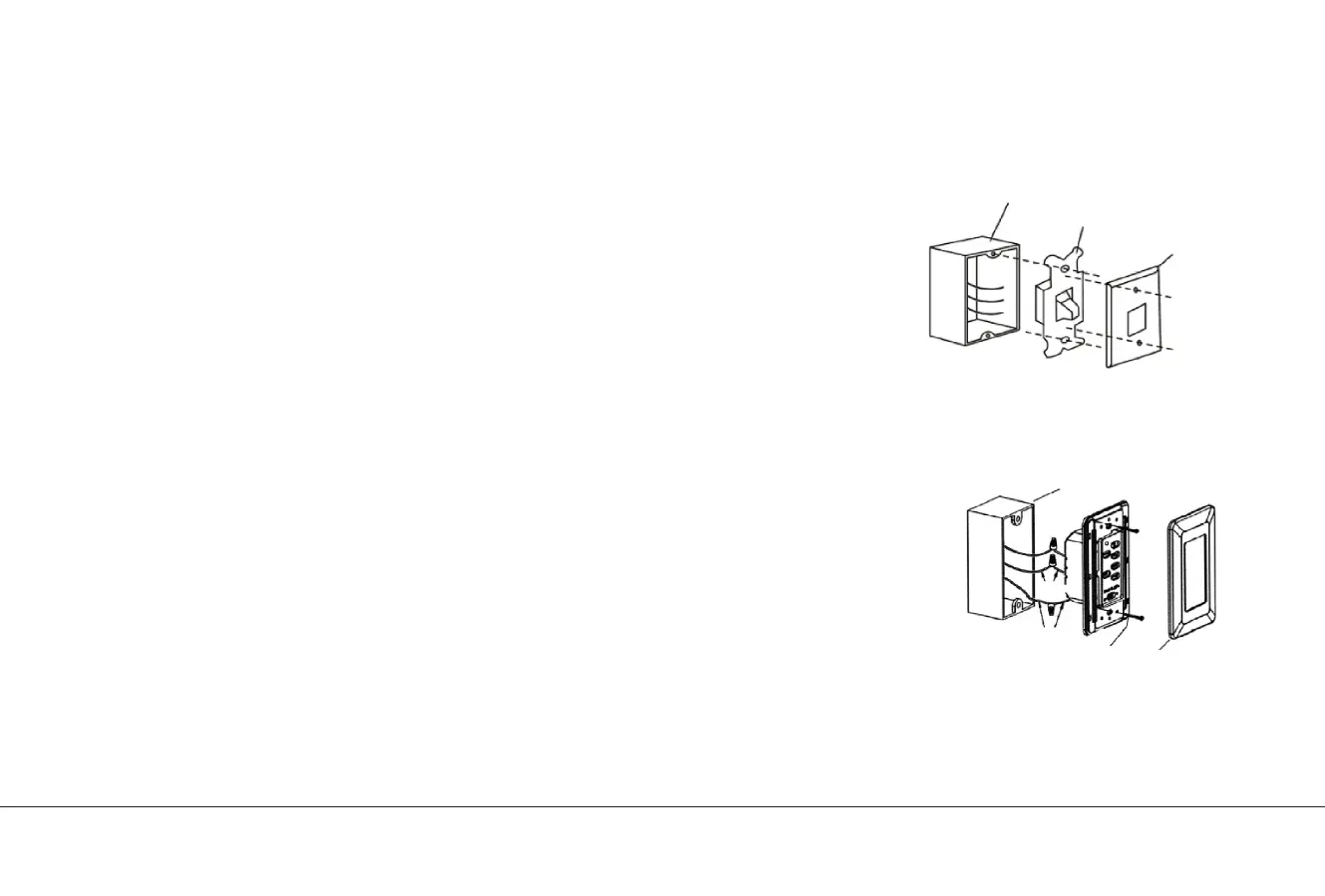

Figura 19
Figura 20
Caja de salida
Interruptor
Placa de pared
Placa frontal
Tornillo
Tierra
Caja de salida
CA DE
ENTRADA L
AL MOTOR L
