10 | KICHLER.COM
COLGAR EL VENTILADOR (CONTINUACIÓN)
Paso 8. Deslice la cubierta del acoplamiento, la cubierta del dosel y el dosel por la
varilla de extensión. (Figura 11)
Enrosque la bola de suspensión en la varilla de extensión, inserte el pasador
transversal a través la varilla de extensión y apriete. Apriete el tornillo de fijación.
Paso 9. Levante el conjunto del motor a su posición y coloque la bola de
suspensión en el soporte de montaje.
Paso 10. Apriete firmemente los tres tornillos de fijación en la cubierta del
acoplamiento (Figura 12).
Gire todo el conjunto hasta que la lengüeta de retención haya caído en la ranura
de registro y se asiente firmemente. (Figura 13)
Todo el conjunto del motor no debe girar (hacia la izquierda o hacia la derecha)
cuando se asiente correctamente.
ADVERTENCIA: Si no vuelve a colocar el pasador transversal y asienta la
lengüeta de verificación, el ventilador puede caerse del techo durante el
funcionamiento. Tenga especial cuidado para asegurarse de que este pasador
se vuelva a colocar.

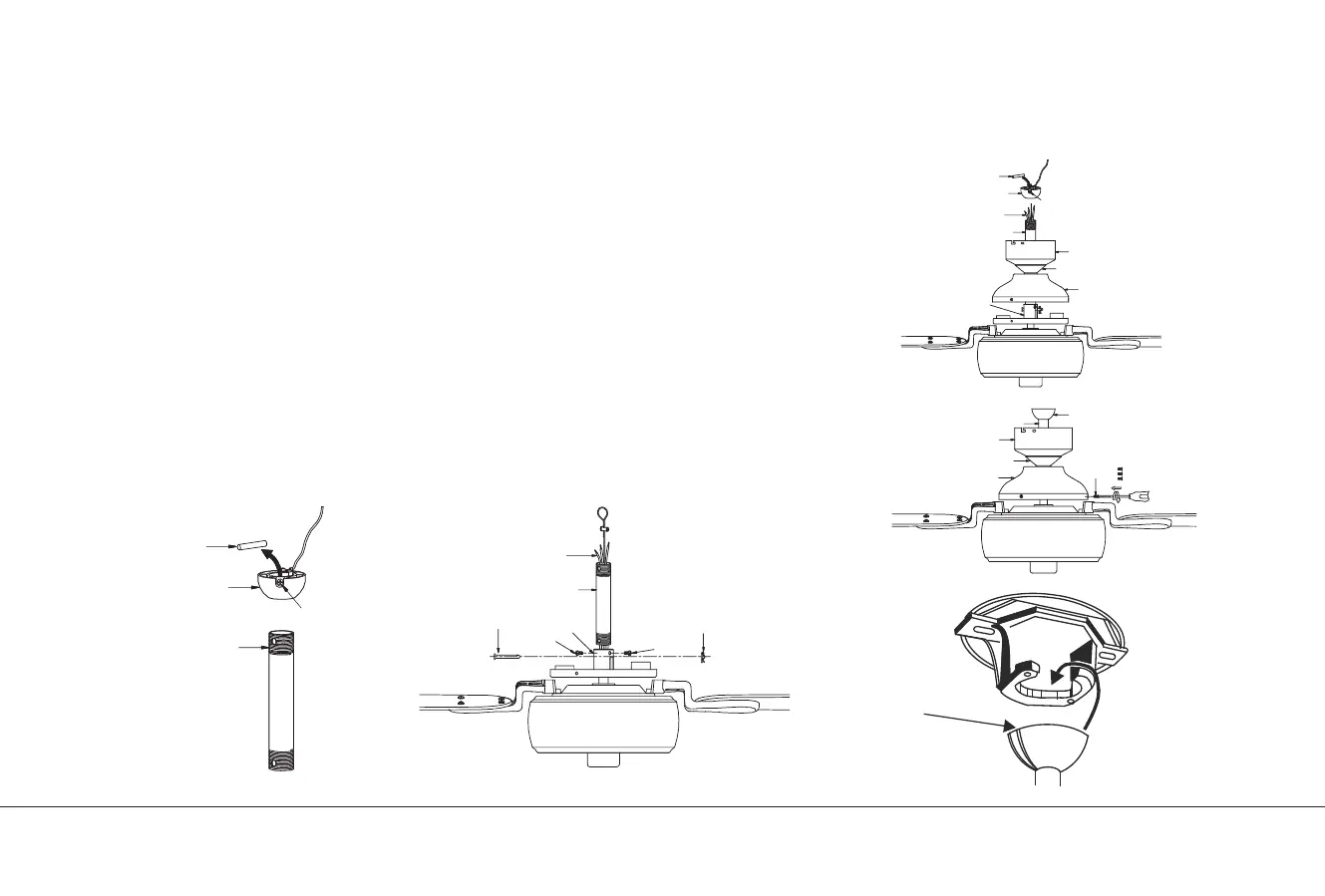

Figura 9 Figura 10 Figura 13
Figura 12
Figura 11
Pasador
cruzado
Bola de
suspensión
Varilla de
extensión
Tornillo de
fijación
Cable de alimentación
y cable de seguridad
Varilla de extensión
Tornillos
de fijación
Pasador de enganche
Acopla-
miento
Tornillos
de fijación
Clip de
retención
Ranura de registro
Varilla de extensión
Dosel de techo
Cubierta de acoplamiento
Cubierta del dosel
Bola
Tornillos
Acoplamiento
Varilla de extensión
Cable de alimentación y cable de seguridad
Bola de suspensión
Pasador cruzado
Tornillos de fijación
Dosel
Cubierta del dosel
Cubierta de
acoplamiento
