16 | KICHLER.COM
INSTALLATION DE LA COMMANDE MURALE
AVERTISSEMENT : Tout le câblage doit être conforme au National Electrical Code
et aux codes électriques locaux. L'installation électrique doit être eectuée par un
électricien qualifié et agréé.
AVERTISSEMENT : L'INSTALLATION DE L'INTERRUPTEUR DOIT ÊTRE CONFORME
À TOUS LES CODES ÉLECTRIQUES LOCAUX ET NATIONAUX.
AVERTISSEMENT : Coupez l'alimentation principale au disjoncteur ou au panneau de
fusibles avant de continuer.
Étape 1. Retirez la plaque murale existante et l'interrupteur de la boîte de prise murale.
Débranchez les fils de l'interrupteur existant. (Fig. 19)
Étape 2. Placez la commande murale sur la boîte de sortie, connectez les fils avec les
connecteurs de fil fournis. (Fig. 20)
* Connectez le fil noir de la boîte de sortie qui alimente la commande murale au fil noir
marqué « AC IN » provenant de la commande murale.
* Connectez le fil noir de la boîte de sortie qui va au ventilateur au fil noir marqué
« AU VENTILATEUR » provenant de la commande murale.
* Connectez le fil de la mise à la terre en cuivre nu du boîtier de sortie au fil de la mise à la
terre en cuivre nu provenant de la commande murale.
* Connectez les deux fils neutres blancs dans la boîte de sortie ensemble (s'ils ne sont pas
déjà connectés).
Étape 3. Fixez les connecteurs des fils et assurez-vous qu'il n'y a pas de brins ou de connexions
lâches. Remettez soigneusement les connexions des fils à l'intérieur de la boîte de sortie et fixez
la commande murale à la boîte de sortie avec les vis fournies. La plaque frontale s'enclenchera
sur l'émetteur.

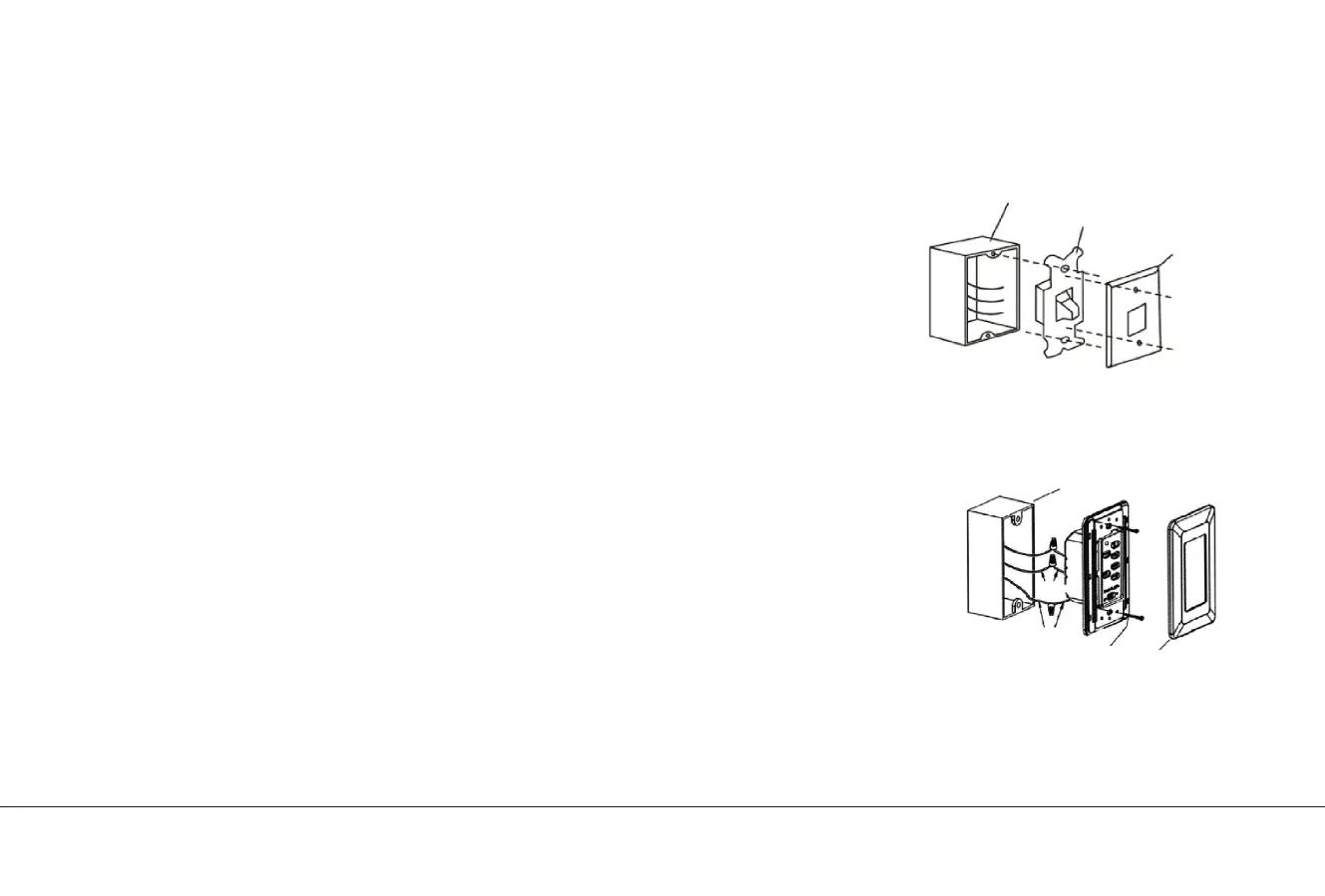

Fig. 19
Fig. 20
Boîtier de sortie
Changer
Plaque murale
Plaque frontale
Vis
Mise à la terre
Boîtier de sortie
AC DANS L
VERS MOTEUR L
