CONNECTIONS ELECTRIQUES (SUITE)
Étape 2. Raccordements électriques du moteur au récepteur : (Fig. 16)
Raccordez le fil noir du ventilateur au fil noir marqué « VERS MOTEUR L »
sur le récepteur. Raccordez le fil blanc du ventilateur au fil blanc marqué
« VERS MOTEUR N » sur le récepteur. Raccordez le fil bleu du ventilateur
au fil bleu marqué « POUR LA LUMIÈRE » sur le récepteur. Fixez tous les
raccords de fils avec les écrous en plastique fournis.
Étape 3. (Fig. 16) Connexions électriques des câbles d’alimentation du
récepteur à la maison : Raccordez le fil noir (chaud) du plafond au fil
noir marqué « AC DANS L » depuis le récepteur. Raccordez le fil blanc
(Neutre) du plafond au fil blanc marqué « AC DANS N » depuis le récepteur.
Fixez tous les raccords de fils avec les écrous en plastique fournis.
Étape 4. (Fig. 16) Si votre boîtier de sortie a un fil de terre (cuivre vert ou nu ),
raccordez-le aux fils de terre du ventilateur ; sinon raccordez le fil de terre du
ventilateur au support de montage. Fixez le raccord du fil avec un écrou en
plastique fourni. Après avoir raccordé les fils, écartez-les de manière à ce que
les fils vert et blanc soient d'un côté du boîtier de sortie et que les fils noirs et
bleus soient de l'autre côté. Rentrez soigneusement les raccordements des
fils dans le boîtier de sortie.
REMARQUE : Le ventilateur doit être installé à une distance maximale de
9,14 m (30 pieds) de l'unité de transmission pour une transmission correcte
du signal entre la commande murale et l'unité de réception du ventilateur.
N'oubliez pas de couper l'excédent de fil conducteur et de câble de sécurité
du corps du ventilateur avant le câblage afin d'installer facilement le
récepteur et l’auvent.

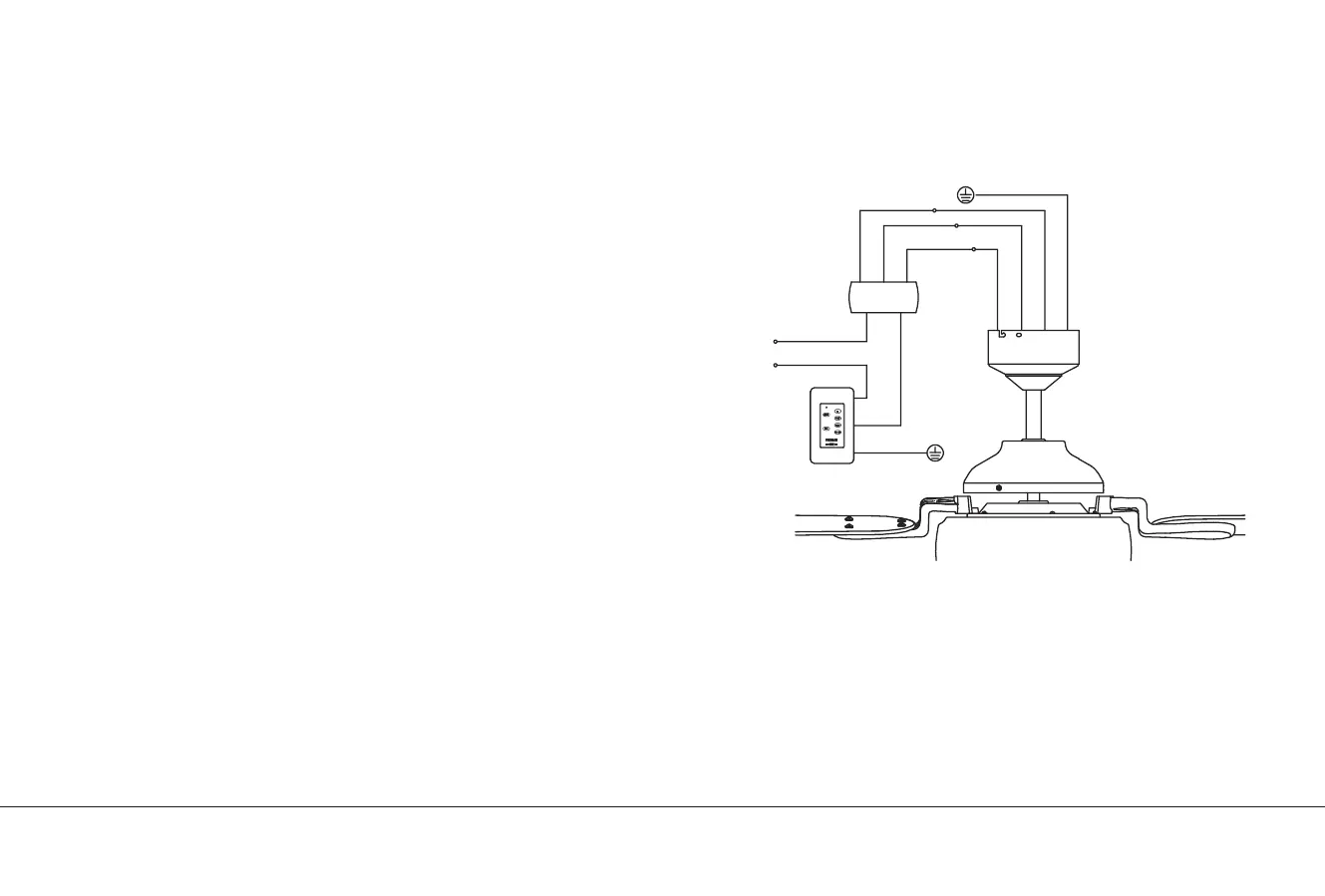

Fig. 16
RÉCEPTEUR DE
TÉLÉCOM-
MANDE
VERT
VERS MOTEUR N
VERS MOTEUR L
POUR LA LUMIÈRE
BLANC
NOIR
BLEU
BLEU
NOIR
BLANC
VERT
VERT
AC 120 V
AC DANS N
AC DANS L
AC DANS L
AU MOTEUR
60" Humble | 13
