SUSPENDRE LE VENTILATEUR (SUITE)
Installation standard au plafond
Étape 3. Appuyez sur le cache de l’auvent dans les trous au bas de l’auvent en place
(Fig 6).
Étape 4. Desserrez 3 vis de la plaque métallique (Fig. 7)
Étape 5. Fixez les pales du ventilateur (Fig. 8)
Attention : Retirez les blocs de styromousse sous la plaque métallique et nettoyez
tout résidu dans le boîtier du moteur avant de commencer l'installation.
A. Fixez le support de pale au moteur à l'aide de vis de montage
préinstallées à travers le trou sur la plaque métallique.
B.
Fixez la pale au support de pale à l'aide des vis et des rondelles comme
illustré à la Fig 8. Commencez à visser dans le support. Répétez l'opération
pour les vis restantes.
C. Assurez-vous que la pale est droite et serrez chaque vis.
Étape 6. Retirez la boule de suspension de l'assemblage de la tige descendante
en desserrant les vis de réglage, en dévissant et retirant la goupille transversale
et en dévissant la boule hors de la tige. (Fig. 9)
Étape 7. Desserrez les deux vis de réglage et retirez la goupille d'attelage et le clip
de retenue de l'accouplement sur le dessus de l'ensemble moteur. (Fig. 10)

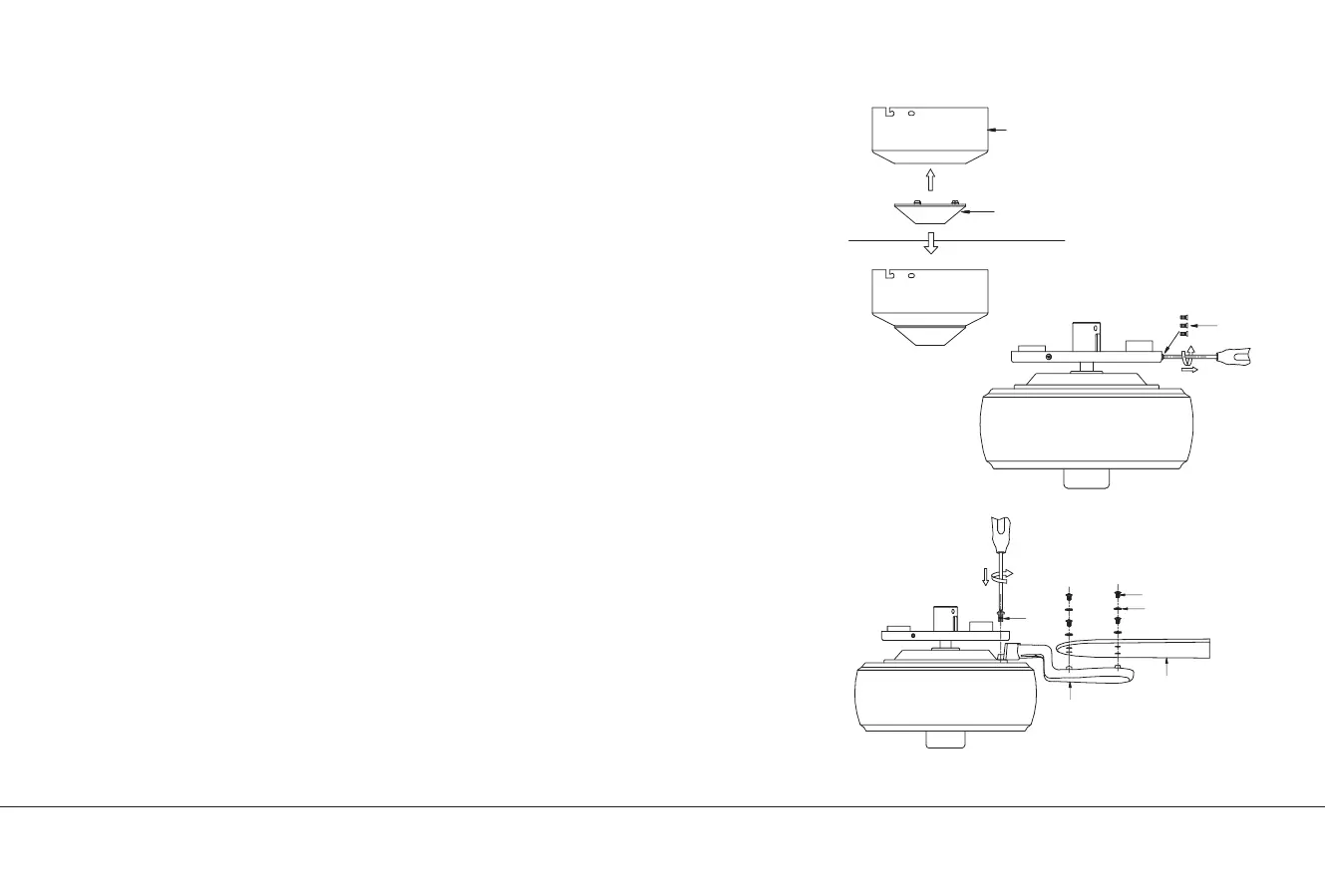

Fig. 6
Fig. 7
Fig. 8
Monture
Cache de l'auvent
Vis
Vis
Vis
Rondelles de fibre
Pales
Support de
pales
60" Humble | 9
