Fit de 54 po | 13
FINITION DE L’INSTALLATION DU MOTEUR
ATTENTION : Avant de poursuivre l’installation, vérifiez que
l’alimentation est toujours coupée au niveau du disjoncteur principal
ou en retirant le fusible du circuit. La mise hors tension à l’aide d’un
interrupteur mural ne sut pas pour éviter les électrocutions.

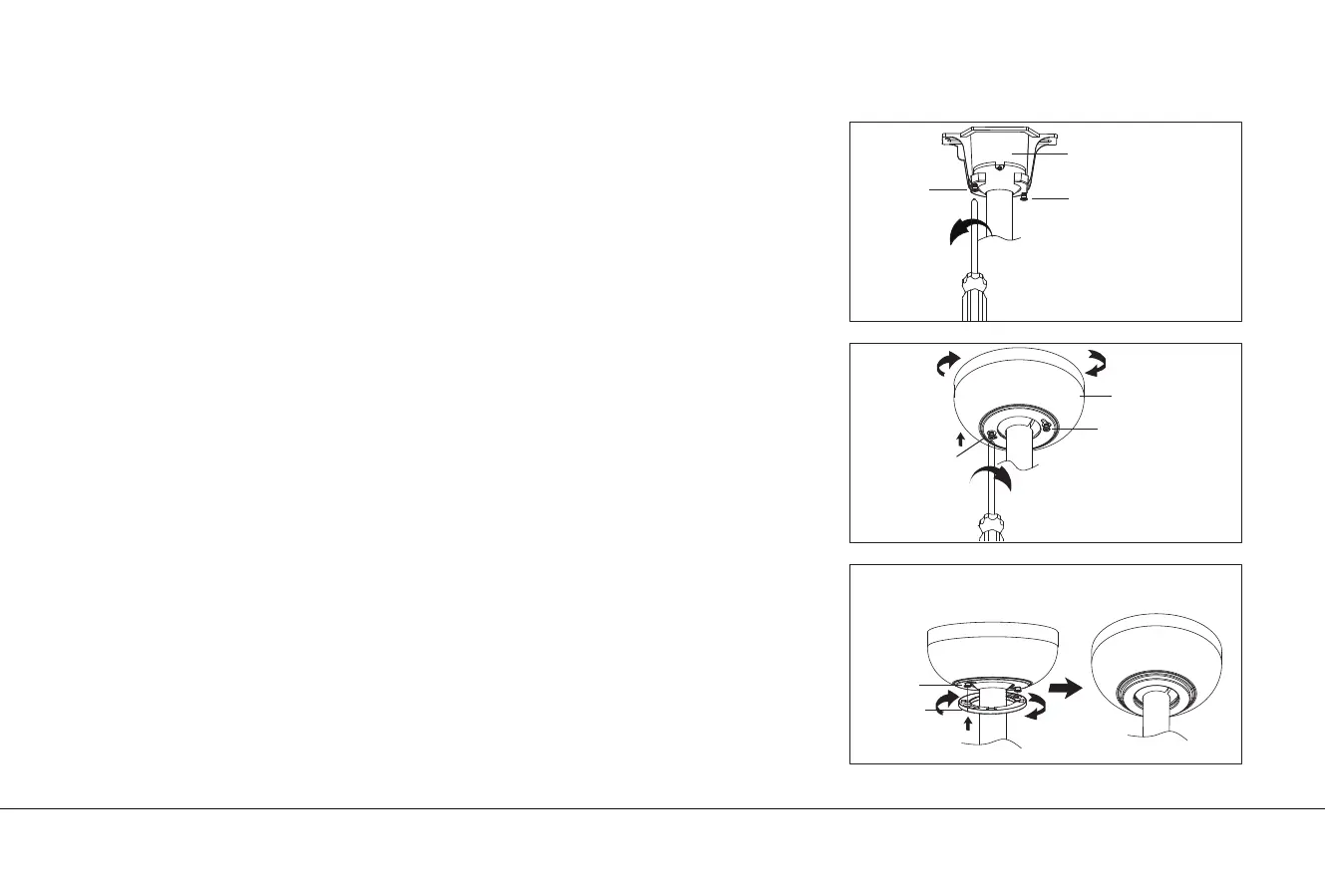

Étape 1. Desserrez les deux vis à épaulement au bas du support de montage
(ne pas retirer). (Image 15)
Étape 2. Soulevez la garniture jusqu’au support de montage. Placez les fentes
de trou de serrure dans la garniture sur les vis à épaulement du support de
montage. Tournez la garniture (dans le sens des aiguilles d’une montre) jusqu’à
ce qu’elle se verrouille en place contre les vis à épaulement (aux extrémités
étroites des fentes de serrure). Serrez les deux vis à épaulement pour fixer la
monture en place. (Image 16)
AVERTISSEMENT : Assurez-vous que la « languette de contrôle » au
bas du support de montage au plafond est correctement positionnée
dans la « fente d’enregistrement » sur le côté de la boule de suspension
avant de fixer l’auvent au support de montage au plafond.
Étape 3. Soulevez l’anneau de finition de garniture jusqu’à la garniture. Placez
les fentes de trou de serrure dans l’anneau de finition de garniture sur les têtes
des vis à épaulement. Tournez l’anneau de finition de garniture (dans le sens
horaire) jusqu’à ce qu’il se verrouille en place contre les vis à épaulement
(aux extrémités étroites des fentes de serrure). (Image 17)
REMARQUE : Ajustez les vis de la garniture si nécessaire jusqu’à ce que la
garniture et l’anneau de finition de garniture soient bien ajustés avec l’anneau.
(Image 17)
Image 17
Image 15
Support de montage
Vis de garniture
Vis de
garniture
Vis de garniture
Vis de garniture
Monture
Image 16
Vis de
garniture
Anneau de
garniture
