Fit de 54 po | 9

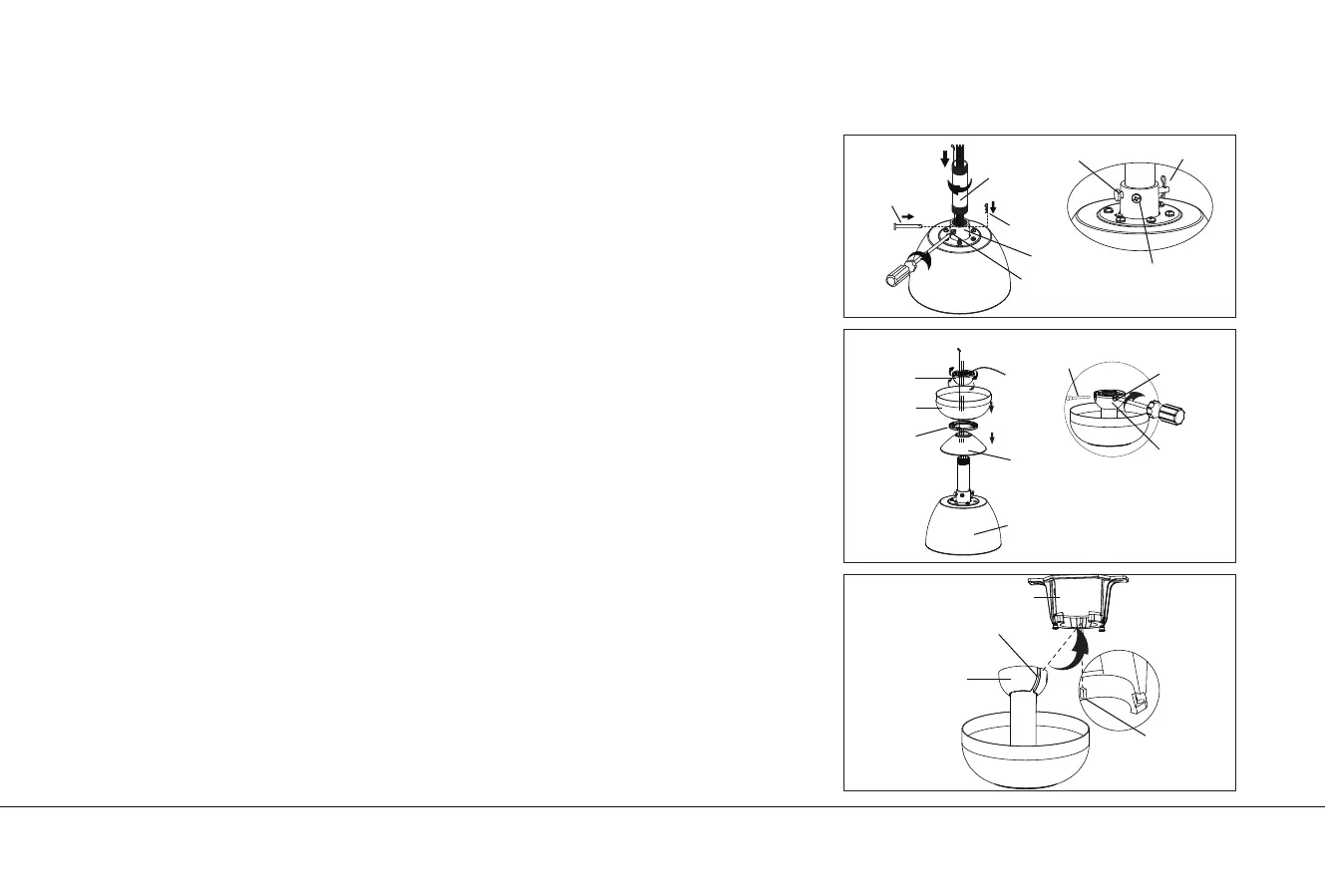

Étape 4. Faites passer avec précaution les fils du ventilateur et le câble de sécurité
à travers la tige descendante. Vissez la tige de suspension dans l’accouplement du
moteur jusqu’à ce que les trous des goupilles d’attelage soient alignés. Remettez
ensuite en place la goupille d’attelage et le clip de retenue.
REMARQUE : Veillez à ne pas coincer la goupille d’attelage contre le câblage
à l’intérieur de la tige descendante. Serrez les deux vis de réglage. (Image 8)
Étape 5. Glissez le couvercle d’accouplement, l’anneau de finition de garniture
(côté fini face au corps du moteur) et la garniture sur la tige descendante.
Réinstallez soigneusement la boule de suspension sur la tige descendante.
Réinstallez soigneusement la goupille transversale à travers la boule de
suspension et la tige de suspension.
REMARQUE : Veillez à ne pas coincer la tige transversale contre le câblage à
l’intérieur de la tige descendante. Assurez-vous que la goupille transversale
est dans la bonne position. Serrez la goupille transversale. Serrer la vis de
pression sur la boule de suspension.
Assurez-vous que les fils ne sont pas tordus. (Image 9)
Étape 6. Soulevez maintenant le corps du moteur en positon et placez la boule
de suspension dans le support de montage. Faites pivoter l’ensemble jusqu’à ce
que la « languette de contrôle » soit tombée dans la « fente d’enregistrement »
et soit fermement en place. (Image 10) L’ensemble du corps du moteur ne doit
pas tourner si cela est fait correctement.
AVERTISSEMENT : Le fait de ne pas remettre en place la goupille
transversale et de placer la « languette de contrôle » peut entraîner la chute
du ventilateur du plafond pendant le fonctionnement. Veillez tout
particulièrement à ce que cette goupille soit remise en place.
SUSPENDRE LE VENTILATEUR (Suite)
Clip de
retenue
Vis de réglage
Couplage moteur
Tige descendante
Goupille
d’attelage
Vis de réglage
Goupille d’attelage
Clip de retenue
Image 8
Image 9
Corps du moteur
Boule de
suspension
Garniture
Anneau de
garniture
Couvercle
d’accouplement
Boule de
suspension
Vis de
réglage
Broche
croisée
Languette
de contrôle
Support de montage
Fente d’enregistrement
Boule de suspension
Image 10
