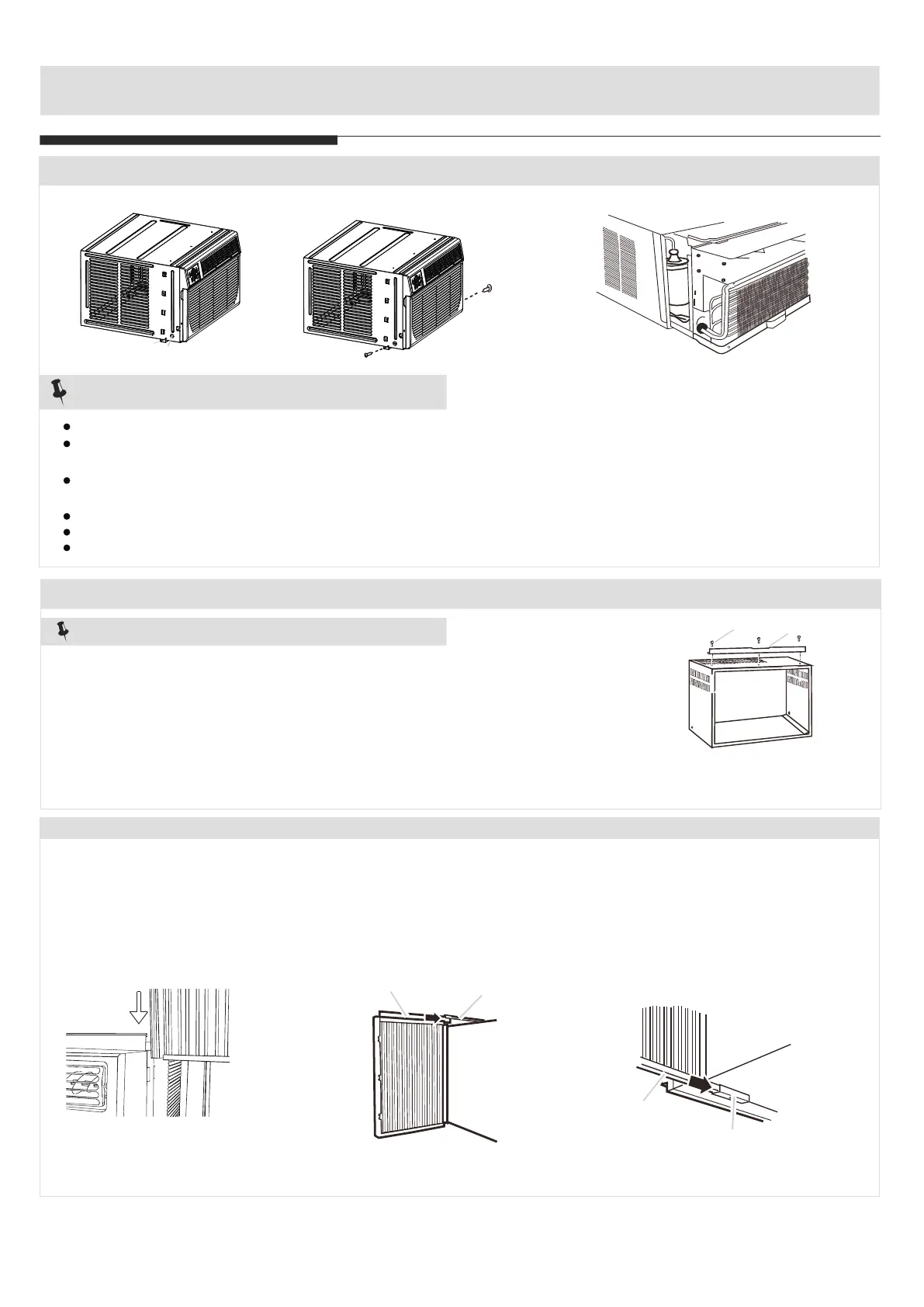

INSTRUCCIONES DE INSTALACIÓN
Retirar el material de empaque:
C
Fig. 3 Fig. 4 Fig. 5
Trate al acondicionador de aire con cuidado.
Asegúrese de que el gabinete del acondicionador de aire no se caiga de la apertura durante la instalación
o extracción.
El lugar de donde sale el cable de alimentación del acondicionador de aire no debe ser mayor a 4 pies (122 cm)
de un enchufe con 3 patas y cable a tierra.
No bloquee las rejillas del panel delantero.
No bloquee las rejillas de la parte exterior del acondicionador de aire.
No levante, tire, ni quite telgopor (espuma) de adentro del acondicionador de aire. No es material de empaque
A
B
B
NOTA:
Conectar canal superior (Fig. 6):
Coloque el canal superior y las cortinas laterales en el gabinete del
acondicionador de aire colocando el gabinete en la ventana.
1. Busque la bolsa de tornillos incluida.
2. Coloque el canal superior en la parte superior del gabinete del acondicionador
de aire, con los tres orificios del canal superior alineados con los orificios de la
parte superior del gabinete del acondicionador de aire.
3. Use tres tornillos autoperforantes Philips cabeza plana de 10 x 1/4", coloque en
el canal superior del gabinete del acondicionador de aire.
A B
Fig. 6
O
NOTA:
Fig. 7B Vista superior
A
B
Fig. 7A
A
B
Fig. 7C
A
A. Cortina lateral
A. Soporte de cortina
B. Canal superior de cortina
en acondicionador de aire
A. Soporte de cortina
B. Canal inferior de cortina en
acondicionador de aire
Vista desde abajo
Coloque las cortinas laterales:
1. Busque la bolsa de tornillos incluida.
2. Inserte la lengüeta del conector de cortina del lado derecho en los canales del soporte de cortina en el
acondicionador de aire (Fig. 7A).
3. Inserte la parte superior y luego la inferior del soporte de cortina derecha en los soportes de cortina inferior
y superior del acondicionador de aire (Fig. 7B, Fig. 7C).
4. Deslice el soporte de cortina en las guías de cortina hasta donde llegue.
5. Repita los pasos anteriores para la cortina izquierda.
A. Tornillos autoperforantes Philips
cabeza plana de 10 x 1/4"
B. Canal superior
6
