Instructions
d'installation
Page 16
2
3
Cadre
en plastique
Panneau de remplissage
de fenêtre
Support latéral
Tête hexagonale
de 5/16 de long
/
Emballage d'expédition
Attache en plastique
Vue de
dessus
Armoire de
climatiseur
Cadre
en plastique
Section "I"
Remplissage de
fenêtre
panneau
Trou de vis
de ver-
rouillage
Seuil intérieur
de fenêtre
Angle
de seuil
Seuil extérieur
de fenêtre

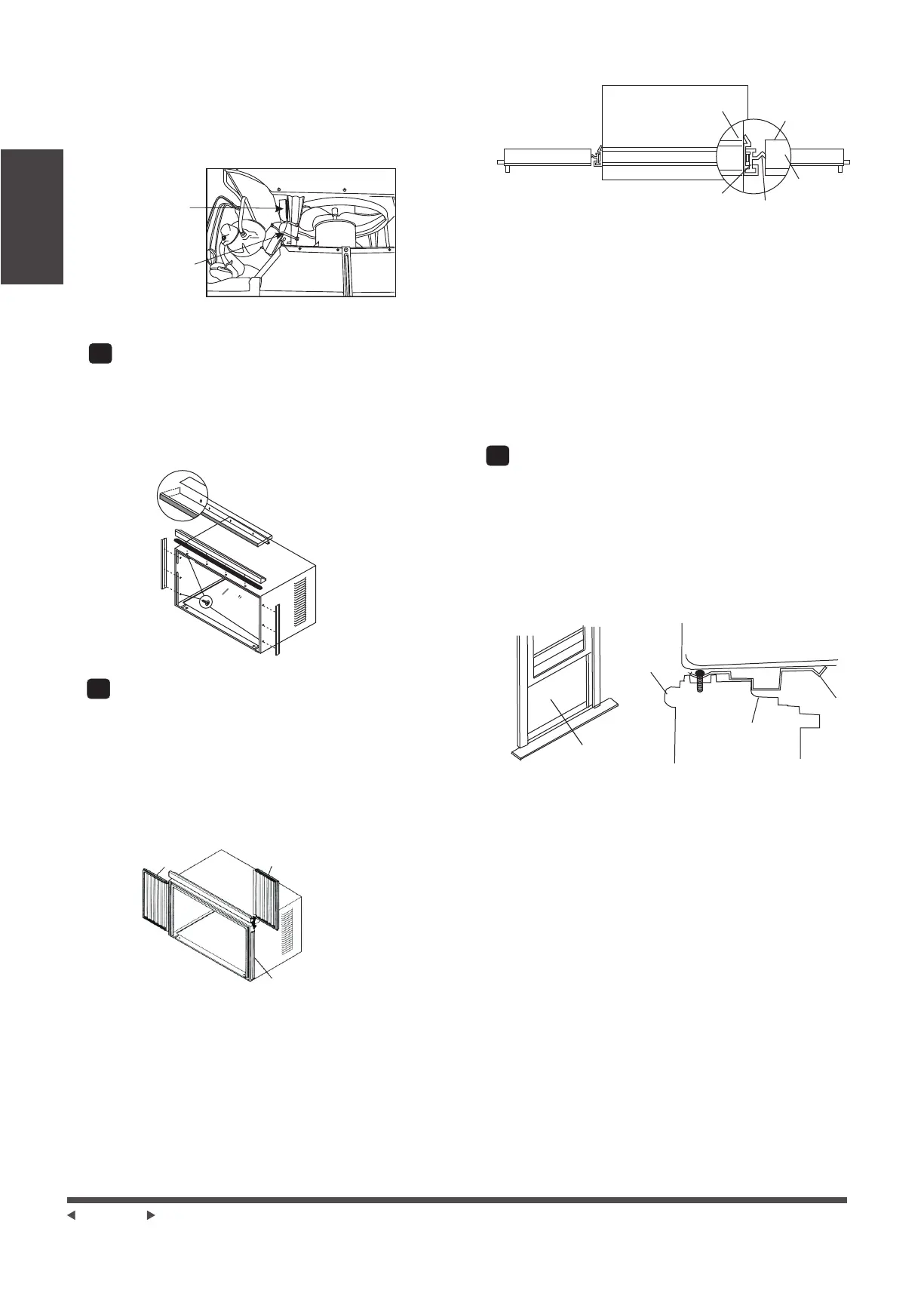

1. Fixez le joint en mousse sur l'angle supérieur au-
dessus des trous, comme indiqué à la Fig.6.
2. Installez l'angle supérieur et les retenues latérales
sur l'armoire, comme indiqué à la Fig.8 (10 vis).
1. Placez l'armoire sur le sol, un banc ou une table.
2. Faites glisser la section "I" du panneau de remplissage
de la fenêtre dans la retenue latérale sur le côté de l'ar-
moire (voir Fig.9 et Fig.10). Faites les deux côtés.
3. Insérez les pattes supérieure et inférieure du cadre du pan-
neau de remplissage de la fenêtre dans le canal de l'angle su-
périeur et du rail inférieur. Faites les deux côtés.
4. Insérez les vis de blocage à tête de rondelle de 7/16" (2) dans les
trous de la patte supérieure du cadre du panneau de remplissage (
voir étape 6). Ne serrez pas complètement. Permettre à la jambe de
glisser librement. Les vis seront serrées après la section 6.
1. Ouvrez la fenêtre et marquez le centre du rebord inté-
rieur de la fenêtre, comme indiqué à la Fig.11.
2. Placez l'armoire dans la fenêtre avec l'angle du rebord inférieur
fermement assis sur le rebord de la fenêtre comme indiqué
. Abaissez temporairement la fenêtre derrière l'angle supérieur
pour maintenir l'armoire en place (Fig.12).
3. Déplacez l'armoire vers la gauche ou la droite si né-
cessaire pour aligner le centre de l'armoire sur la ligne
centrale marquée sur le rebord intérieur.
4. Pour une fenêtre en bois : Fixez l'armoire au rebord
intérieur de la fenêtre avec deux vis dans les trous (Fig
.13) (Vous pouvez pré-percer des trous pilotes).
Pour une fenêtre en vinyle : Placez deux verrous de sé-
curité dans les trous situés au bas de l'armoire et en-
foncez deux vis de verrouillage Phillips à tête plate n°1
0X1/4" à travers les verrous de sécurité dans l'armoire
comme indiqué (Fig.13B).
5. Retirez la bande de protection du côté adhésif du
joint en mousse du rail inférieur.
Appliquez le joint sur les vis xant le rail inférieur au
rebord intérieur de la fenêtre.
Fig.7
Fig.8
Fig.9
Fig.10
Fig.11 Fig.12
Installez l'angle supérieur et le support latéral
Assemblez les panneaux de remplissage de la fenêtre
4
Placer l'armoire dans la fenêtre
réinstaller le climatiseur
dans l'armoire
(voir Fig.7).
interne.Cet emballage doit être retiré avant de
10.
Votre unité peut être livrée avec un emballage
