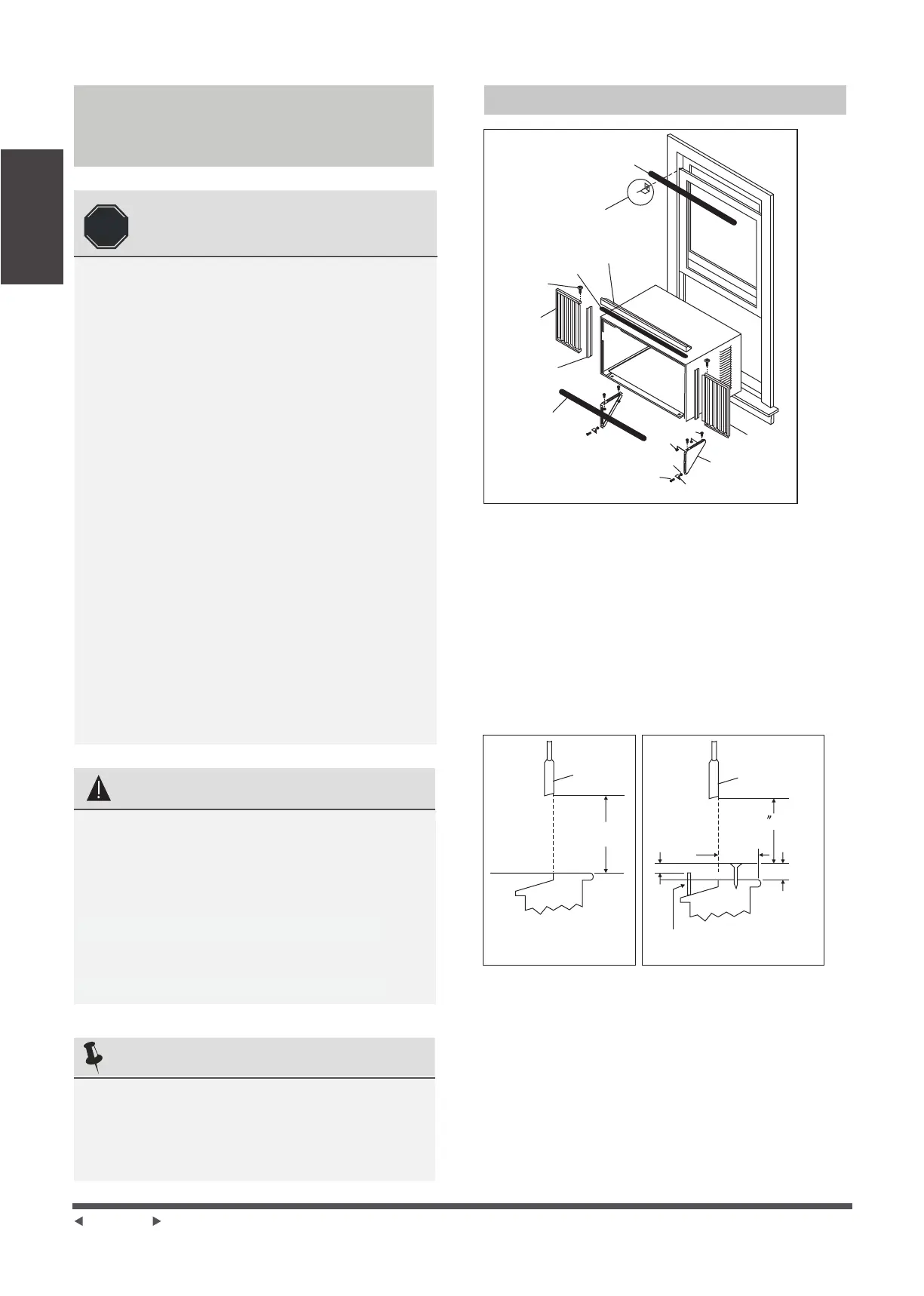

Instructions d'installation
(pour 18000 et 25000Btu/h)
Instructions
d'installation
Page 14
AVANT DE COMMENCER
Lisez attentivement et complètement ces ins-
tructions.
IMPORTANT - Conservez ces instructions
pour l'utilisation de l'inspecteur local.
IMPORTANT - Respectez tous les codes et or-
donnances en vigueur.
Note à l'installateur - Assurez-vous de laisser
ces instructions au consommateur. Note au
consommateur - Conservez ces instructions
pour référence ultérieure.
Niveau de compétence - L'installation de cet appareil né-
cessite des compétences mécaniques de base.
Temps d'achèvement - Environ 1 heure.
Nous recommandons que deux personnes
installent ce produit.
L'installation correcte est la responsabilité de l
'installateur.
La défaillance du produit due à une installation in-
correcte n'est pas couverte par la garantie.
Vous DEVEZ utiliser toutes les pièces fournies et
suivre les procédures d'installation appropriées
telles que décrites dans ces instructions lors de
l'installation de ce climatiseur.
REMARQUE:
Conservez le carton et ces instructions d'installa-
tion pour référence future. Le carton est le
meilleur moyen de stocker l'unité pendant l'
hiver ou lorsqu'elle n'est pas utilisée.
1 . Vériez la taille de l'ouverture de la fenêtre -- les
pièces de montage fournies avec ce climatiseur sont
conçues pour être installées dans une fenêtre à guillotine en
bois. Les pièces standard sont pour les dimensions de fe-
nêtre indiquées ci-dessus. Ouvrez le battant à un minimum
de 19 pouces (483 mm). Voir Fig.D. 2. Vériez l'état de la
fenêtre -- toutes les parties en bois de la fenêtre doivent
être en bon état et capables de maintenir fermement les
vis nécessaires. Si ce n'est pas le cas, eectuez les répara-
tions nécessaires avant d'installer l'unité.
Faites ce qui suit avant de commencer à installer l'unité.
Voir les illustrations ci-dessous.
Vériez les dimensions de votre unité pour déterminer
le type de modèle :
Hauteur de l'unité :
Largeur de l'unité :
Ouverture minimale de la fenêtre:
Largeur minimale de la fenêtre :
Largeur maximale de la fenêtre :
CHÂSSIS
.
19 MIN.
Cadre de fenêtre ou
obstruction
Cadre de fenêtre
tempête ou autre
obstruction
Épaisseur de la
planche selon
les besoins, le
long de tout le
seuil. Fixer avec
deux clous ou vis.
1
2''/ MIN.
1
/2''MIN.
19 .MIN
CHÂSSIS
Joint de châssis de fenêtre
Verrou de sécurité et vis à tête
hexagonale de
3/4'' ou 1/2''
de longueur
Joint en mousse d'angle supérieur Vis
de verrouillage à
tête de rondelle
Assem-
blage du
cadre (gauche
Support latéral
Joint de rail inférieur
à l'unité
Vis de 1/2 de longueur
etécrous de verrouillage
Écrou de verrouillage
Boulon à tête plate de
3/4 de longueur
Support d'angle de
seuil
Support de fenêtre
de support
Assem-
blage du
cadre (droite
Instructions préliminaires
Fig.D Fig.E
ARRÊT
ATTENTION
sur les
serpentins avant et arrière.
métalliques
tranchants et ailettes en aluminium
éviterles
coupures causées par les bords
la manipulation
de l'unité,faites attention à
en aluminium peutprésenter électricien.
Lors de
cordond'alimentation duclimatiseur.Le câblage
cordond'alimentation. Ne changez pas la
che du
troisième broche
(mise à la terre)du
Ne coupez ni ne retirez sous aucunprétextela
"
"
"
"
"
"
42"
"
1
/
2
1
/
2
1
/
2
1
/
2
5
/
8
5
/
8
5
/
8
17
23
18
40
28''
18
26
19
31"
