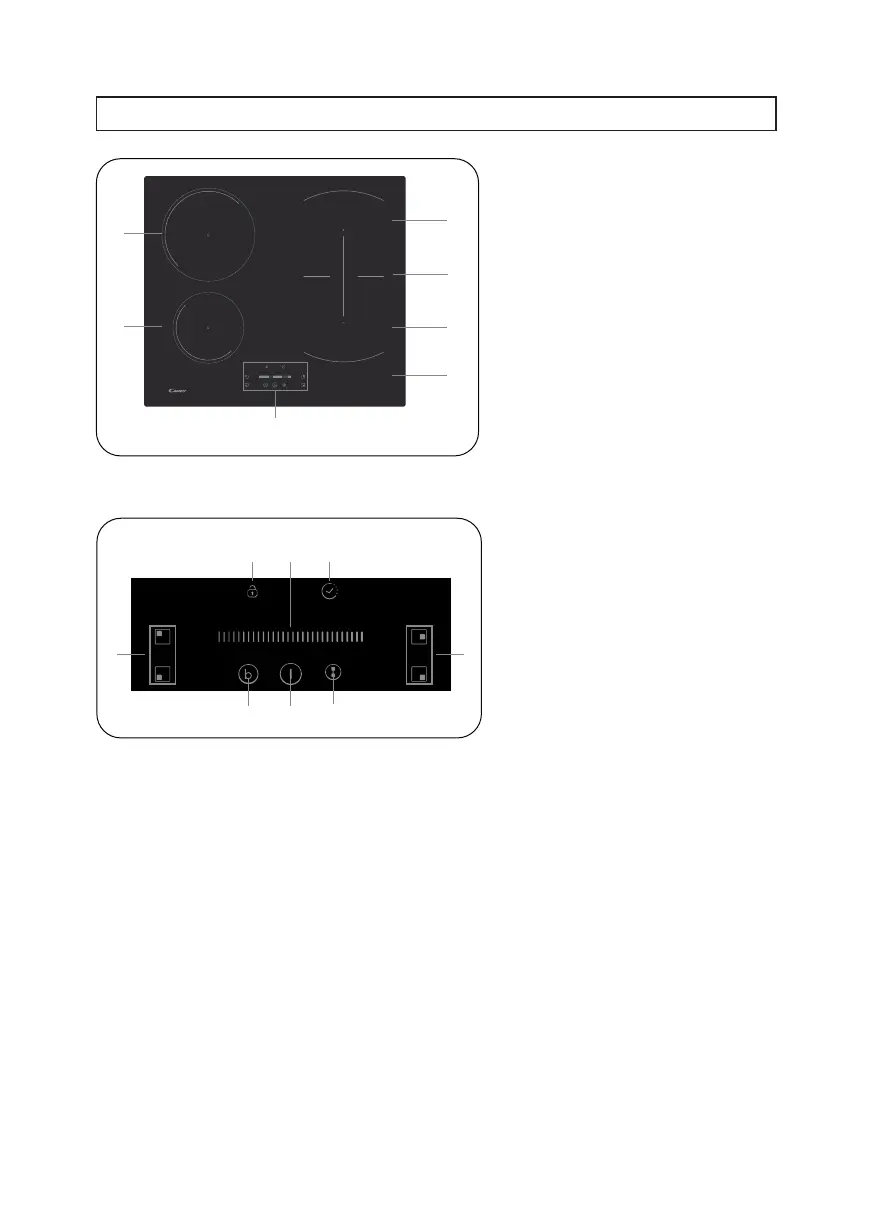

ROZDZIAŁ 6. SCHEMAT PŁYTY INDUKCYJNEJ:
1. Maks. strefa 1400/1500W
2. Maks. strefa 2400W/2600W
3. Maks. strefa 3000W/3600W
4. Panel sterowania
5. Maks. strefa 1800W/2000W
6. Maks. strefa 1800W/2000W
7. Płyta szklana
Schemat ideowy centrali
1. Kontrola Wł./Wył.
2. Elastyczna kontrola obszaru
3. Boost
4. Sterowniki jonowe wyboru strefy
grzewczej
5. Przycisk Blokady
6. Przycisk minutnika
7. Sterowanie dotykowe suwakiem
zasilania / timera
PL-6
Uwaga: Ze względów bezpieczeństwa
szczelina między płytą kuchenną a szafką
nad nią powinna wynosić co najmniej
760 mm.
3. Przymocuj płytę do blatu za pomocą
czterech wsporników znajdujących się
na podstawie płyty. Położenie wsporników
można regulować w zależności od
grubości blatu.
Ostrzeżenia:
(1)
Płyta indukcyjna musi być zainstalowana
przez odpowiednio wykwalifikowaną osobę.
Posiadamy własnych wykwalifikowanych
instalatorów. Nie należy samodzielnie
instalować urządzenia.
(2) Płyta indukcyjna nie może być instalowana
nad lodówkami, zamrażarkami, zmywarkami
lub suszarkami bębnowymi.
(3) Płytę indukcyjną należy zamontować tak,
aby było możliwe optymalne odprowadzanie
ciepła.
(4) Ściana i obszar nad płytą grzejną powinny
być w stanie wytrzymać ciepło.
(5) Aby uniknąć uszkodzeń, warstwa i klej muszą
być odporne na ciepło.
4. Podłączenie do zasilania
Gniazdo należy podłączyć zgodnie
z odpowiednią normą do wyłącznika
jednobiegunowego. Sposób połączenia
przedstawiono na rysunku 3.
Napięcie Połączenie przewodowe
380-415V 3N~
Czarny Brązowy Niebieski Żółty/Zielony
220-240V~
Czarny i Brązowy Niebieski Żółty/Zielony
Rysunek (3)
Jeśli kabel jest uszkodzony lub wymaga wymiany,
powinien to zrobić technik posprzedażowy przy
użyciu odpowiednich narzędzi, aby uniknąć
wypadków.
Jeśli urządzenie jest podłączane bezpośrednio
do zasilania sieciowego, należy zainstalować
wielobiegunowy wyłącznik automatyczny
z minimalną przerwą 3 mm między stykami.
Instalator musi upewnić się, że wykonano
prawidłowe połączenie elektryczne oraz że jest
ono zgodne z przepisami bezpieczeństwa.
Przewód nie może być zgięty ani ściśnięty.
Przewód musi być regularnie sprawdzany
i wymieniany wyłącznie przez upoważnionych
techników.
Schemat płyty indukcyjnej:
1. Maks. strefa 1400/1500W
2. Maks. strefa 2400W/2600W
3. Maks. strefa 3000W/3600W
7. Panel sterowania
4. Maks. strefa 1800W/2000W
5. Maks. strefa 1800W/2000W
6. Płyta szklana
Schemat ideowy centrali
1. Kontrola Wł./Wył.
2. Elastyczna kontrola obszaru
3. Boost
4. Sterowniki jonowe wyboru strefy
grzewczej
5. Przycisk Blokady
6. Przycisk minutnika
7. Sterowanie dotykowe suwakiem
zasilania / timera
Wspornik
3
5
4
1
2
7
6
4
5
1
6
4
7
3
2
PL-6
Uwaga: Ze względów bezpieczeństwa
szczelina między płytą kuchenną a szafką
nad nią powinna wynosić co najmniej
760 mm.
3. Przymocuj płytę do blatu za pomocą
czterech wsporników znajdujących się
na podstawie płyty. Położenie wsporników
można regulować w zależności od
grubości blatu.
Ostrzeżenia:
(1)
Płyta indukcyjna musi być zainstalowana
przez odpowiednio wykwalifikowaną osobę.
Posiadamy własnych wykwalifikowanych
instalatorów. Nie należy samodzielnie
instalować urządzenia.
(2) Płyta indukcyjna nie może być instalowana
nad lodówkami, zamrażarkami, zmywarkami
lub suszarkami bębnowymi.
(3) Płytę indukcyjną należy zamontować tak,
aby było możliwe optymalne odprowadzanie
ciepła.
(4) Ściana i obszar nad płytą grzejną powinny
być w stanie wytrzymać ciepło.
(5) Aby uniknąć uszkodzeń, warstwa i klej muszą
być odporne na ciepło.
4. Podłączenie do zasilania
Gniazdo należy podłączyć zgodnie
z odpowiednią normą do wyłącznika
jednobiegunowego. Sposób połączenia
przedstawiono na rysunku 3.
Napięcie Połączenie przewodowe
380-415V 3N~
Czarny Brązowy Niebieski Żółty/Zielony
220-240V~
Czarny i Brązowy Niebieski Żółty/Zielony
Rysunek (3)
Jeśli kabel jest uszkodzony lub wymaga wymiany,
powinien to zrobić technik posprzedażowy przy
użyciu odpowiednich narzędzi, aby uniknąć
wypadków.
Jeśli urządzenie jest podłączane bezpośrednio
do zasilania sieciowego, należy zainstalować
wielobiegunowy wyłącznik automatyczny
z minimalną przerwą 3 mm między stykami.
Instalator musi upewnić się, że wykonano
prawidłowe połączenie elektryczne oraz że jest
ono zgodne z przepisami bezpieczeństwa.
Przewód nie może być zgięty ani ściśnięty.
Przewód musi być regularnie sprawdzany
i wymieniany wyłącznie przez upoważnionych
techników.
Schemat płyty indukcyjnej:
1. Maks. strefa 1400/1500W
2. Maks. strefa 2400W/2600W
3. Maks. strefa 3000W/3600W
7. Panel sterowania
4. Maks. strefa 1800W/2000W
5. Maks. strefa 1800W/2000W
6. Płyta szklana
Schemat ideowy centrali
1. Kontrola Wł./Wył.
2. Elastyczna kontrola obszaru
3. Boost
4. Sterowniki jonowe wyboru strefy
grzewczej
5. Przycisk Blokady
6. Przycisk minutnika
7. Sterowanie dotykowe suwakiem
zasilania / timera
Wspornik
3
5
4
1
2
7
6
4
5
1
6
4
7
3
2
