10

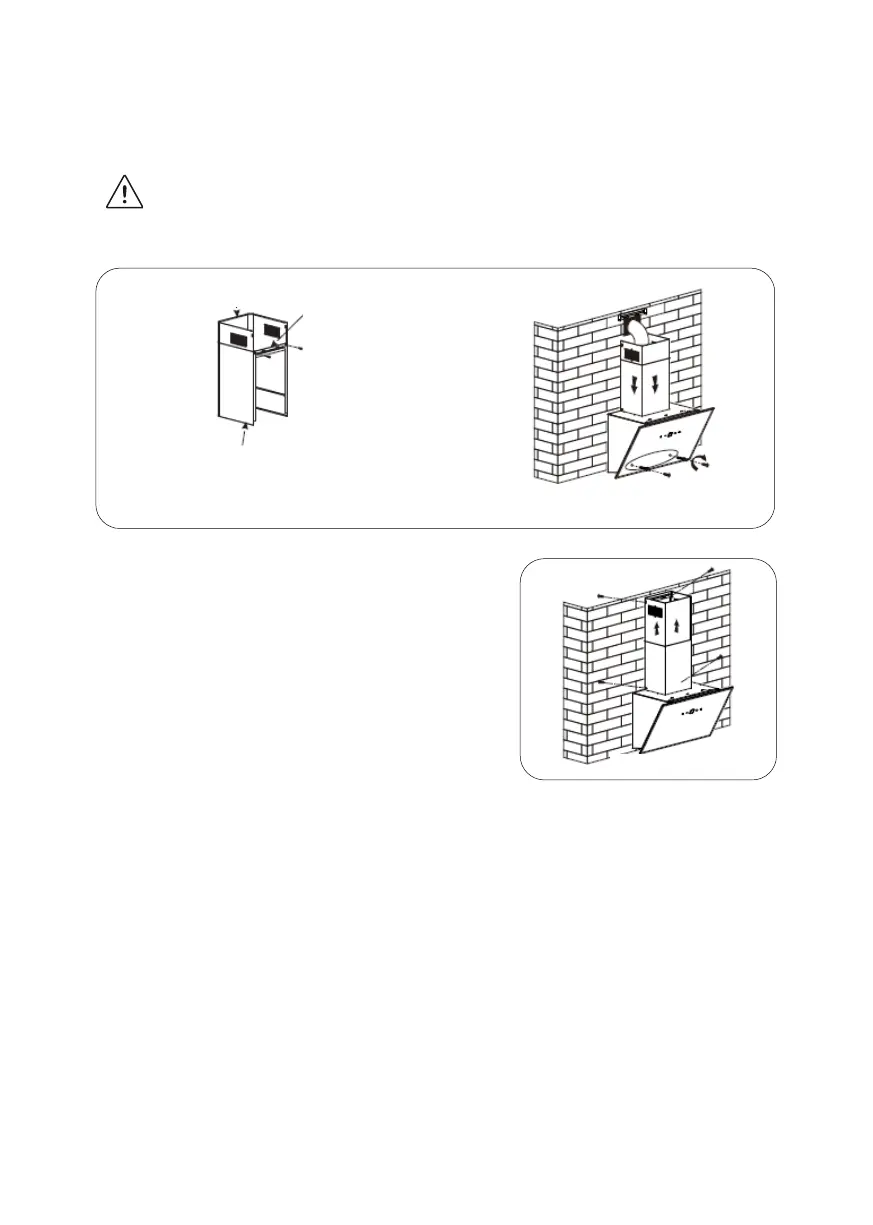

5. Zamontuj zewnętrzny wspornik komina na zewnętrznym kominie za pomocą 2 wkrętów ST4*8mm,
upewnij się, że wewnętrzny komin można swobodnie przesuwać. Patrz Rys. 5.
6. Zamocuj okap kuchenny za pomocą 2 wkrętów zabezpieczających ST4*30mm.
UWAGA:
Dwa otwory wentylacyjne bezpieczeństwa o średnicy 6mm są umieszczone na tylnej obudowie.
Umieść dwa kominy na okapie kuchennym, zamocuj zewnętrzny komin na ścianie za pomocą 2
wkrętów ST4*40mm i poprowadź rurę rozprężną na zewnątrz. Patrz Rys. 6.
Rys. 5
WSKAZÓWKI DOTYCZĄCE MONTAŻU KANAŁU WYLOTOWEGO.
Aby uzyskać optymalną ekstrakcję (wyciąganie) powietrza, należy ściśle przestrzegać następujących zasad:
• Utrzymuj przewód wydechowy krótki i prosty
• Nie zmniejszaj rozmiaru ani nie ograniczaj przewodu wydechowego
• Podczas stosowania elastycznego przewodu zawsze instaluj przewód naciągnięty, bez załamań
i zagięć, aby zminimalizować utratę ciśnienia
• Nieprzestrzeganie tych podstawowych instrukcji spowoduje zmniejszenie wydajności i wzrost
poziomu hałasu okapu kuchennego.
• Wszelkie prace instalacyjne muszą być wykonywane przez wykwalifikowanego elektryka lub
kompetentną osobę.
•
Nie podłączaj systemu kanałów okapu do żadnego istniejącego systemu wentylacyjnego, który jest
używany do innego urządzenia, takiego jak rura grzewcza, rura gazowa, rura gorącego powietrza.
• Kąt zagięcia rury wentylacyjnej nie powinien być mniejszy niż 120º; rurę należy skierować
poziomo lub, alternatywnie, rura powinna iść w górę od punktu początkowego i po zagięciu
powinna być poprowadzona do ściany zewnętrznej.
Komin wewnętrzny
Komin zewnętrzny
Wspornik komina zewnętrznego
7. Dostosuj wysokość wewnętrznego komina do położenia
wewnętrznego wspornika komina i zamocuj go za pomocą 2
wkrętów ST4*8mm. Następnie zamontuj komin zewnętrzny
na korpusie okapu kuchennego przy pomocy 2 wkrętów
ST4*8mm. Patrz Rys. 7.
Rys. 7
Rys. 6
