ROZDZIAŁ 2. INSTALACJA (ODPOWIETRZNIK NA ZEWNĄTRZ)

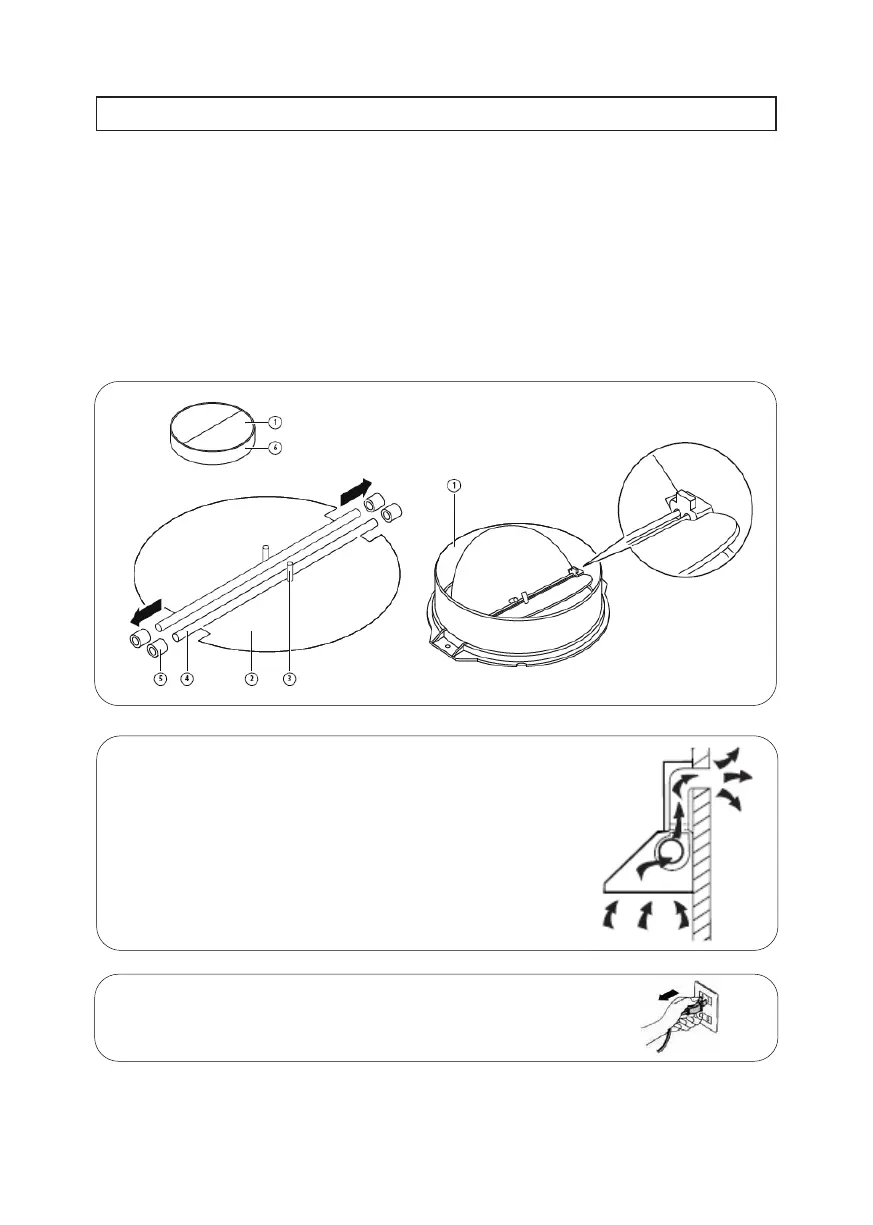

MONTAŻ KLAPY W KSZTAŁCIE LITERY V
Jeśli okap kuchenny nie posiada zamontowanej klapki V 1, należy zamontować połówki do jego korpusu.
Ilustracje przedstawiają jedynie przykładowy sposób montażu klapki V, ponieważ wylot może się różnić
w zależności od różnych modeli i konfiguracji. Aby zamontować klapkę V-flap 1 należy:
• Zamontować dwie półczęści 2 w korpusie 6
• pin 3 powinien być skierowany do góry;
• oś 4 powinna być włożona w otwory 5 na korpusie;
• powtórz wszystkie operacje dla drugiej połowy części
INSTALACJA
W przypadku posiadania wylotu na zewnątrz, okap kuchenny można
podłączyć w sposób przedstawiony na poniższym rysunku za pomocą
kanału wyciągowego (emalia, aluminium, elastyczna rura lub niepalny
materiał o średnicy wewnętrznej 120/150 mm).
1. Przed instalacją wyłącz urządzenie i odłącz je od gniazdka.
