P-2

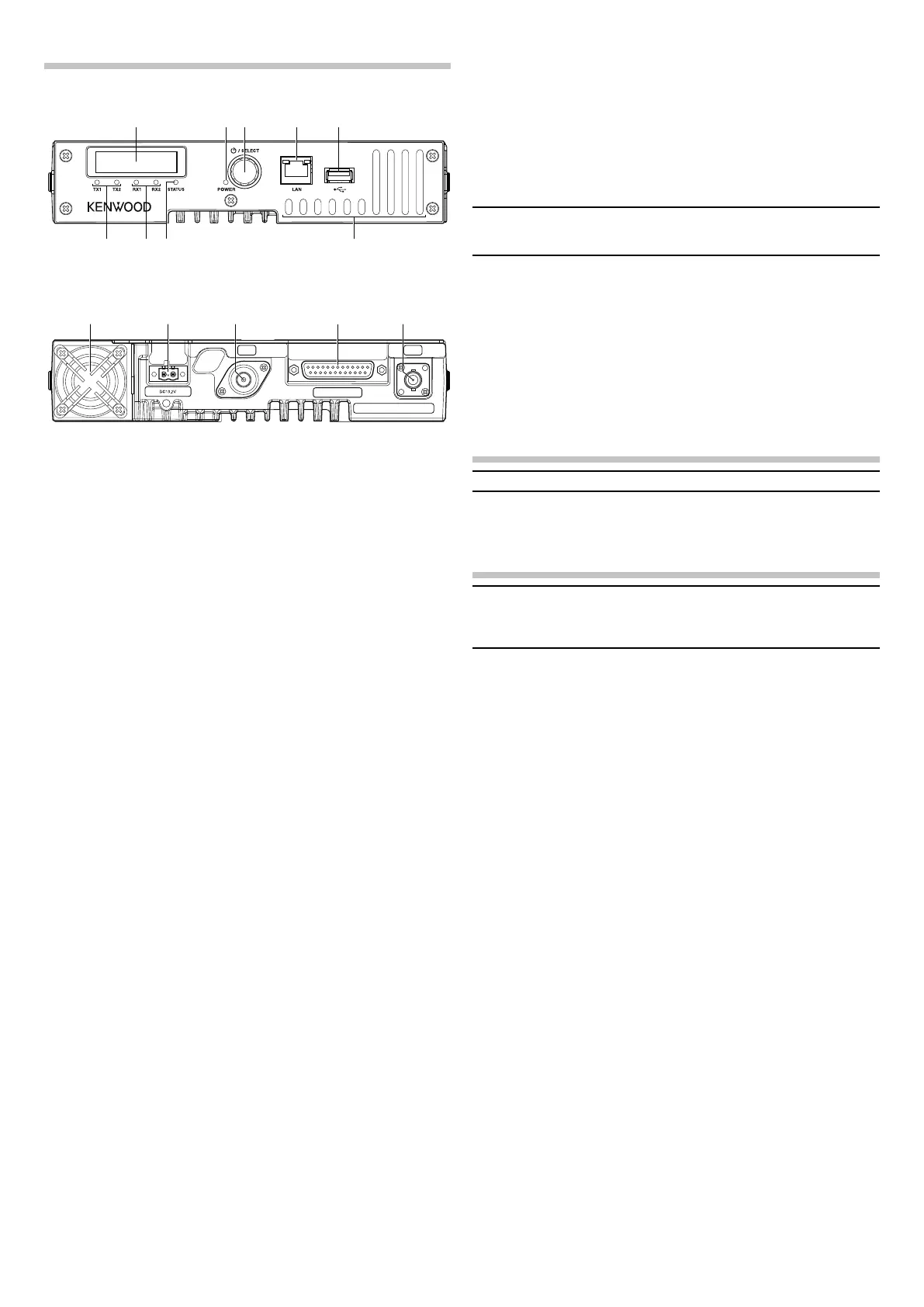

CONTROLOS E FUNÇÕES
Frente
① ② ③ ④ ⑤
⑥ ⑦ ⑧
⑨
Traseira
TX
RX
CONTROL I/O
⑫ ⑬⑪
⑩ ⑭
①
Visor
Exibe a informação do canal, MENU ou estado do repetidor.
②
Indicador POWER
Acende-se a verde enquanto a alimentação está dentro da faixa de
operação na tomada 13,2 V CC e a alimentação do repetidor está
ligada.
Desliga-se quando a tensão da fonte de alimentação está fora do
intervalo de funcionamento ou a alimentação do repetidor é desligada.
③
Interruptor/seletor POWER
Os dois métodos seguintes utilizando as denições KPG-D7 ligam ou
desligam a alimentação:
• Quando a alimentação CC é fornecida ao repetidor, a
alimentação é ligada automaticamente. Quando a alimentação
deixa de ser fornecida ao repetidor, a alimentação é
desligada.
• Pressionar enquanto a alimentação está desligada liga
a alimentação. Quando a alimentação está ligada, pode
desligá-la operando o MENU.
O seletor é usado para selecionar e denir os itens do MENU.
④
Porta LAN
Para ligar à Ethernet. Utilize um cabo LAN padrão inferior a 3 metros
de categoria blindada 5e ou superior.
⑤
Porta USB (Tipo A)
Ligue os acessórios de áudio USB (auscultadores, microfones,
altifalantes, etc.) diretamente, ou ligue os acessórios de áudio através
do adaptador de áudio USB.
O equipamento de áudio USB a ligar deve ser compatível com o
controlador de áudio padrão Linux USB ou o controlador de áudio USB
padrão do Windows.
⑥
Indicador TX1/ TX2
Durante a transmissão DMR, o indicador TX1 acende-se a vermelho
quando está a comunicar com o rádio na faixa de tempo 1, e o
indicador TX2 acende-se a vermelho quando está a comunicar com o
rádio na faixa de tempo 2.
Para qualquer outro que não DMR, tanto TX1 como TX2 estão acesos
durante a transmissão.
⑦
Indicador RX1/ RX2
No canal de espera DMR, o indicador RX1 acende-se a verde
enquanto recebe um sinal de correspondência CC recetível na faixa
de tempo 1. O indicador RX2 acende-se a verde enquanto recebe um
sinal de correspondência CC recetível na faixa de tempo 2.
Para qualquer outro que não DMR, tanto RX1 como RX2 estão acesos
enquanto recebe um sinal com sinalização correspondente e apenas
RX1 está aceso enquanto recebe um sinal que não corresponda à
sinalização.
⑧
Indicador STATUS
Indica o estado do repetidor. Pisca a vermelho enquanto o estado é
anómalo.
⑨
Ranhuras de ventilação
⑩
Ventoinha
⑪
Tomada CC
Para ligar uma fonte de alimentação de 13,2 V CC a esta tomada.
Nota: Após inserir o conector do cabo CC fornecido na tomada CC,
aperte os parafusos em ambos os lados do conector rmemente para
evitar a queda do conector.
⑫
Porta TX OUT
Para ligar uma antena TX ou um duplexador a este recetáculo N.
⑬
Porta CONTROL I/O
Para ligar um controlador de repetidor ou um painel remoto a esta
interface DB-25.
⑭
Porta RX IN
Para ligar uma antena RX ou um duplexador a este recetáculo BNC.
FUNCIONAMENTO DO REPETIDOR
Nota: Consulte o seu revendedor para a programação do repetidor.
O indicador RX1/RX2 acende-se a verde enquanto recebe um sinal e o
indicador TX1/TX2 acende-se a vermelho durante a transmissão.
FUNCIONAMENTO DO TRANSCETOR
Nota: Conecte o acessório de áudio à porta USB. Consulte o seu
revendedor sobre outros métodos de transmissão e receção utilizando
a aplicação (Consola de teste), microfone e altifalante num PC ligado
através de uma LAN.
Receber
Ajuste o volume para o nível pretendido através da operação do MENU.
Pode ser necessário reajustar o volume se estiver a receber interferências
enquanto recebe uma mensagem do seu expedidor ou de outro membro
na sua frota. O indicador RX1/RX2 acende-se a verde enquanto está a ser
recebido um sinal.
Transmitir
1 Ouça o canal antes de transmitir para se certicar de que não está a
ser utilizado.
2 Altere o Test PTT Control para “On” (ligado) por operação do MENU e,
em seguida, fale na sua voz normal. O indicador TX1/TX2 acende-se a
vermelho durante a transmissão.
3 Quando terminar de falar, mude o Test PTT Control para “O”
(desligado) através da operação do MENU.
