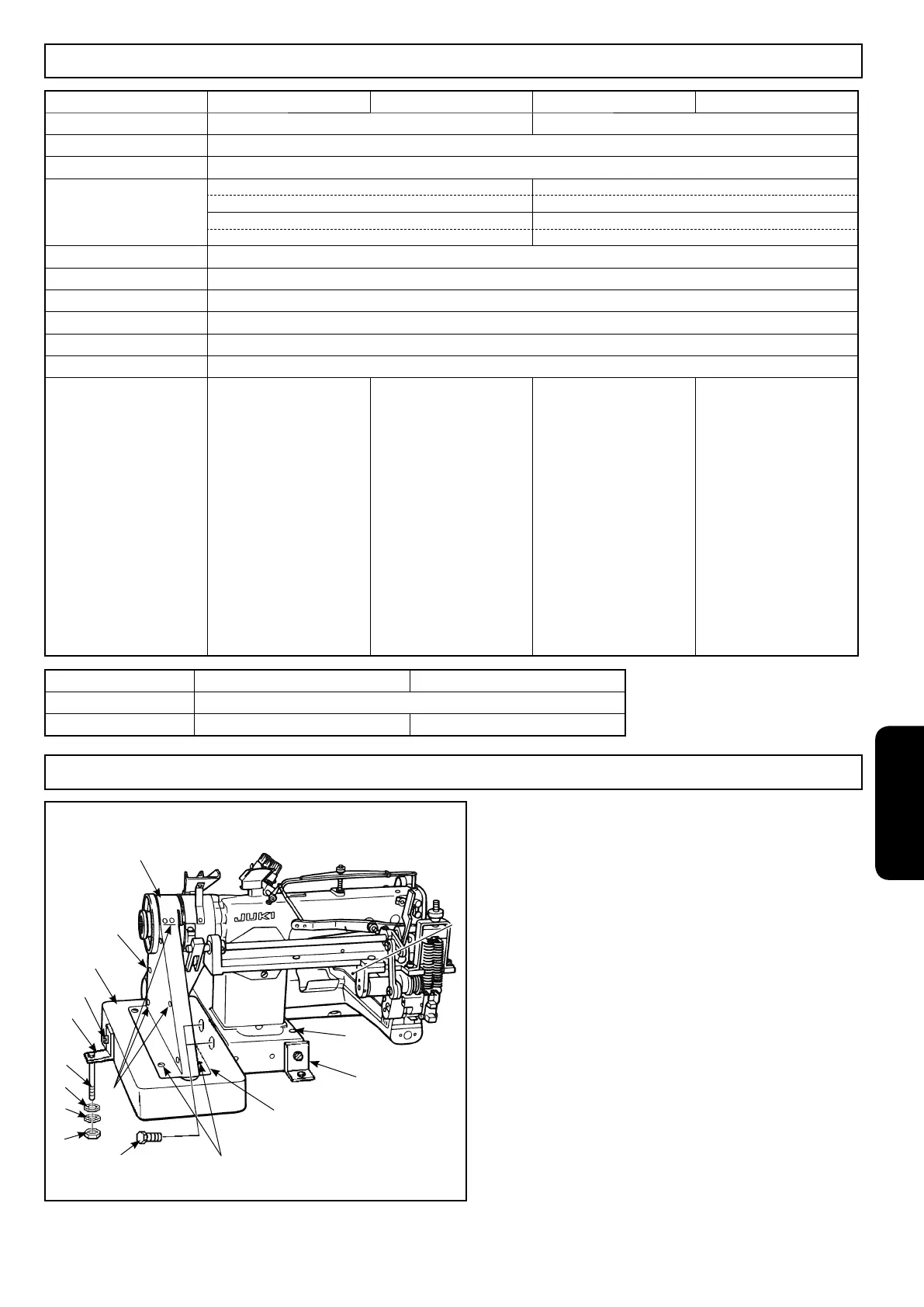

– 1 –
ITALIANO
1) Quando si trasporta la macchina per cucire, assicurarsi di
trasportarla in due persone.
(Attenzione) Non tenere la puleggia.
2) Non mettere un oggetto appuntito, come il cacciavite, nel
posto dove la macchina per cucire deve essere installata.
3) Attaccare la base paracinghia
1
alla macchina per cucire
con il bullone a testa esagonale
2
.
4) Mettere la macchina per cucire sul tavolo e determinare la
sua posizione (l'apertura per il passaggio della cinghia e il
foro
3
per il passaggio della catena dell'alzapiedino).
5) Attaccare le due piastre di supporto
4
della testa della
macchina alla macchina per cucire per mezzo della vite
5
.
Fissare le piastre sul tavolo tramite il bullone esagonale
6
,
la rondella
7
, la rondella elastica
8
e il dado
9
.
6) Mettere un livello sulla piastra laterale
!0
del basamento in
direzione laterale e in direzione longitudinale per controllare
che la macchina per cucire sia in posizione orizzontale.
7) Installare il copricinghia
!1
, la cinghia a V, il coperchio
!2
del copricinghia e il coperchio superiore
!3
sulla macchi-
na per cucire e fi ssarli con le viti
!4
e
!5
.
Quando si installa il copricinghia, prima stringere le viti
temporaneamente. Stringere quindi saldamente le viti
dopo l'installazione di tutte le parti relative.
1. INSTALLAZIONE DELLA MACCHINA PER CUCIRE
CARATTERISTICHE TECNICHE
Modello MS-1261/V045 MS-1261/V046 MS-1261M/V045 MS-1261M/V046
Applicazione Per materiali de pesanti - extrapesanti Per materiali de media pesantezza - pesanti
Numero di aghi 3
Velocità di cucitura 3.600 sti/min max (normale 3.000 sti/min)
Ago
ORGAN UY x 128GAS-NY #16 e #22 ORGAN UY x 128GAS-NY #16 e #22
(standard #21) (standard #19)
SCHMETZ UY-128GAS Nm. 100 e Nm. 140 SCHMETZ UY-128GAS Nm. 100 e Nm. 140
(standard Nm. 130) (standard Nm. 120)
Sistema di trasporto Transporto intermittente per mezzo della frizione a semplice Rapporto di connessione regolabile
Altezza del piedino premistoffa
10 mm
Lunghezza del punto tra 1,4 e 4,2 mm (con un puller del tessuto)
Calibro ago 7/32", 1/4", 9/32", 5/16", 3/8"
Circonferenza cilindro 194 mm
Olio lubrifi cante JUKI New Defrix Oil No.1
Rumorosità
- Livello di pressione acustica
(L
pA
) dell'emissione con-
tinua equivalente dell'am-
biente lavorativo :
Valore ponderato A di 81,5
dB ; (Include K
pA
= 2,5
dB); secondo la norma ISO
10821- C.6.2 -ISO 11204
GR2 a 3.600 sti/min
- Livello di potenza acustica
(L
WA
) ;
Valore ponderato A di 90,5
dB; (Include K
WA
= 2,5 dB)
; secondo la norma ISO
10821- C.6.2 -ISO 11204
GR2 a 3.600 sti/min
- Livello di pressione acustica
(L
pA
) dell'emissione con-
tinua equivalente dell'am-
biente lavorativo :
Valore ponderato A di 78,5
dB ; (Include K
pA
= 2,5
dB); secondo la norma ISO
10821- C.6.2 -ISO 11204
GR2 a 3.600 sti/min
- Livello di pressione acustica
(L
pA
) dell'emissione con-
tinua equivalente dell'am-
biente lavorativo :
Valore ponderato A di 81,5
dB ; (Include K
pA
= 2,5
dB); secondo la norma ISO
10821- C.6.2 -ISO 11204
GR2 a 3.600 sti/min
- Livello di potenza acustica
(L
WA
) ;
Valore ponderato A di 90,5
dB; (Include K
WA
= 2,5 dB)
; secondo la norma ISO
10821- C.6.2 -ISO 11204
GR2 a 3.600 sti/min
- Livello di pressione acustica
(L
pA
) dell'emissione con-
tinua equivalente dell'am-
biente lavorativo :
Valore ponderato A di 78,5
dB ; (Include K
pA
= 2,5
dB); secondo la norma ISO
10821- C.6.2 -ISO 11204
GR2 a 3.600 sti/min
Modello V045 V046
Application Puller del tessuto per materiali leggeri - extrapesanti
Tipo di puller del tessuto Trasporto a rullo superiore Trasporto a rullo superiore/ inferiore
!3
!2
1
!5
4
9
6
7
8
2
!1
!4
!0
3
5
4
