− 17 −
(3) Installation und Druckeinstellung von
Nähfuß und Nähfußjoch
1) Die Drückerstange
3
anheben, das Nähfußjoch
4
an der Drückerstange
3
anbringen, und die Befesti-
gungsschraube
5
anziehen.
2) Prüfen, ob sich die Drückerstange
3
reibungslos
hebt und senkt und kein Seitenspiel aufweist.
Falls Seitenspiel vorhanden ist, die vier Befestigungs-
schrauben
6
lösen, um die Drückerstangenführung
8
so einzustellen, dass das Seitenspiel mithilfe der
rechten/linken Halteführungsplatte
7
eliminiert wird.
Einstellungen vornehmen, damit sich die Drücker-
stange leicht auf und ab bewegen kann.
Dann die Befestigungsschraube
6
anziehen.

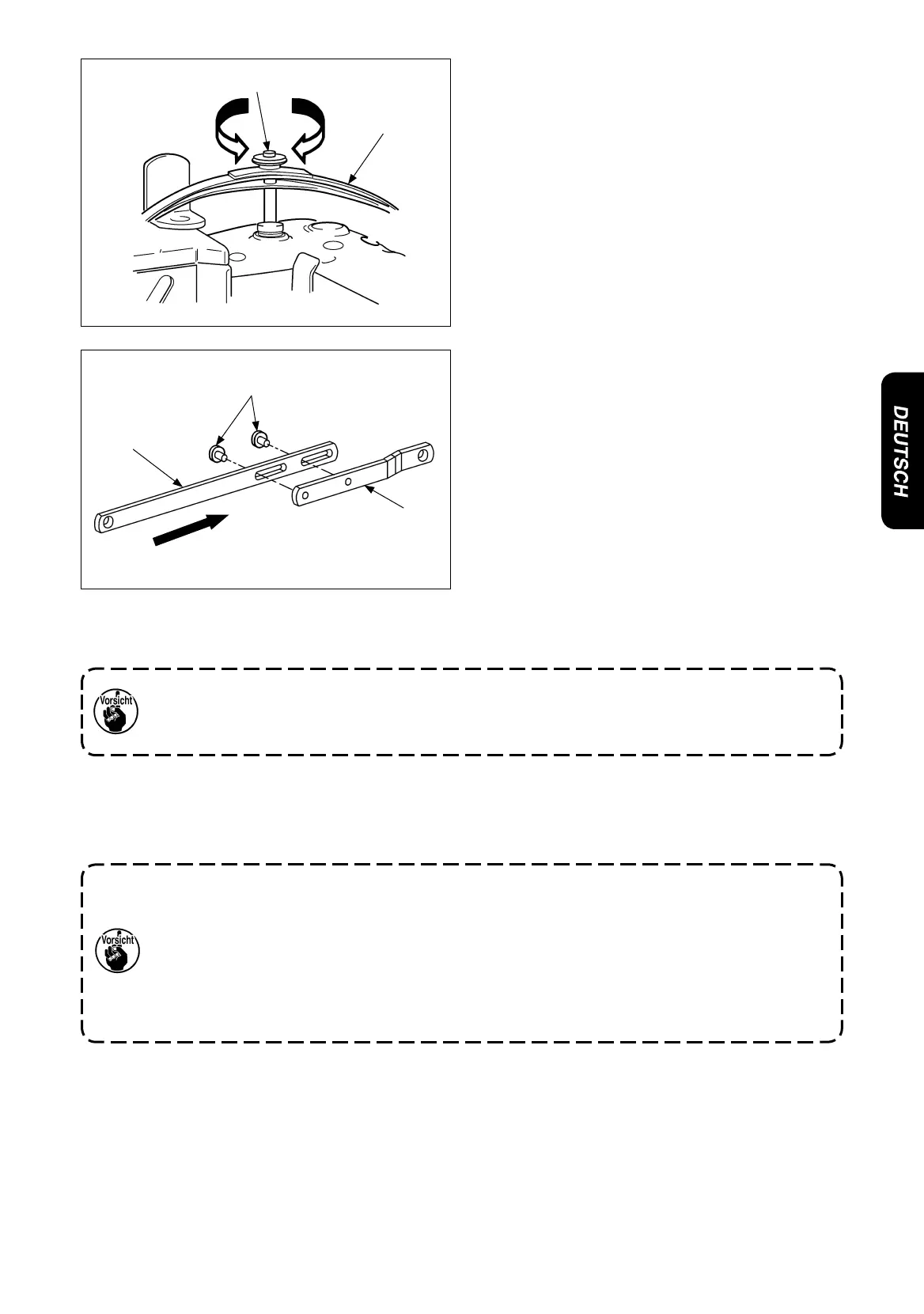

3) Den Druckeinstellungs-Blattfedersatz
9
installieren,
und die Druckeinstellmutter
!0
drehen, bis ein ange-
messener Druck des Nähfußes
1
eingestellt ist.
™
Durch Drehen der Druckeinstellmutter
!0
im Uhr-
zeigersinn wird der Druck erhöht.
™
Durch Drehen der Druckeinstellmutter
!0
entgegen
dem Uhrzeigersinn wird der Druck verringert.
4) Damit sich der Nähfuß
1
um 3,2 mm früher als die
Obertransportwalze hebt, die Befestigungsschraube
!1
der Drückerstangenführung
8
lösen, und die Drü-
ckerstangenführung
8
auf und ab bewegen, bis ein
Spiel von 0,8 mm zwischen der unteren Lochkante
der Hebelstange
!2
und der Unterseite der Hebel-
stangenhänger-Befestigungsschraube
!3
gesichert
ist. (Unterer Totpunkt der Nadelstange)
(4) Aus- und Einbau nur des Nähfußes
Um nur den Nähfuß
1
auszuwechseln, die rechte und linke Befestigungsschraube
@1
lösen, und den Nähfuß
1
aus-
wechseln.
Dann die rechte und linke Befestigungsschraube
@1
wieder anziehen.
1. Gleichzeitig die Montageposition der Nadelfaden-Pendelfadenhebel-Verbindungsplatte
!9
überprüfen.
2. Am unteren Totpunkt der Nadelstange muss ein Abstand von 1,6 mm zwischen der Unterseite A
der Nadelfaden-Pendelfadenhebel-Verbindungsplatte
!9
und der Oberseite B des Ausschnitts der
Frontabdeckung
@0
gesichert werden.
3. Falls der Nähfuß-Hubbetrag größer als erforderlich ist, berührt der Nähfuß die Nadelklemme, wo-
durch Nadelbruch oder Stichauslassen verursacht wird.
4. Falls der Nähfußdruck zu schwach oder zu stark ist, wird der Stoff ungünstig transportiert.
5) Um den Standard-Hubbetrag von 6,5 mm für den Nähfuß
1
zu sichern, die Befestigungsschraube
!7
lösen, und die
Anschlaghülse
!8
auf und ab bewegen, bis ein Abstand von 6,5 mm zwischen der Unterseite "C" der Montagepo-
sition der Drückerstangen-Führungsbuchse
@2
und der Oberseite "D" der Anschlaghülse
!8
gesichert ist. Dann die
Befestigungsschraube
!7
anziehen.
Wenn die obigen Einstellungen vorgenommen werden, müssen die Verbindungspositionen für den
Langloch-Hubhebel
!4
und den Hubhebel
!5
durch Verschieben des Langloch-Hubhebels
!4
nach
rechts gesichert werden.
Wenn die korrekte Positionierung gesichert worden ist, die Befestigungsschraube
!6
anziehen.
!0
9
Rechte Richtung
!4
!8
!5
