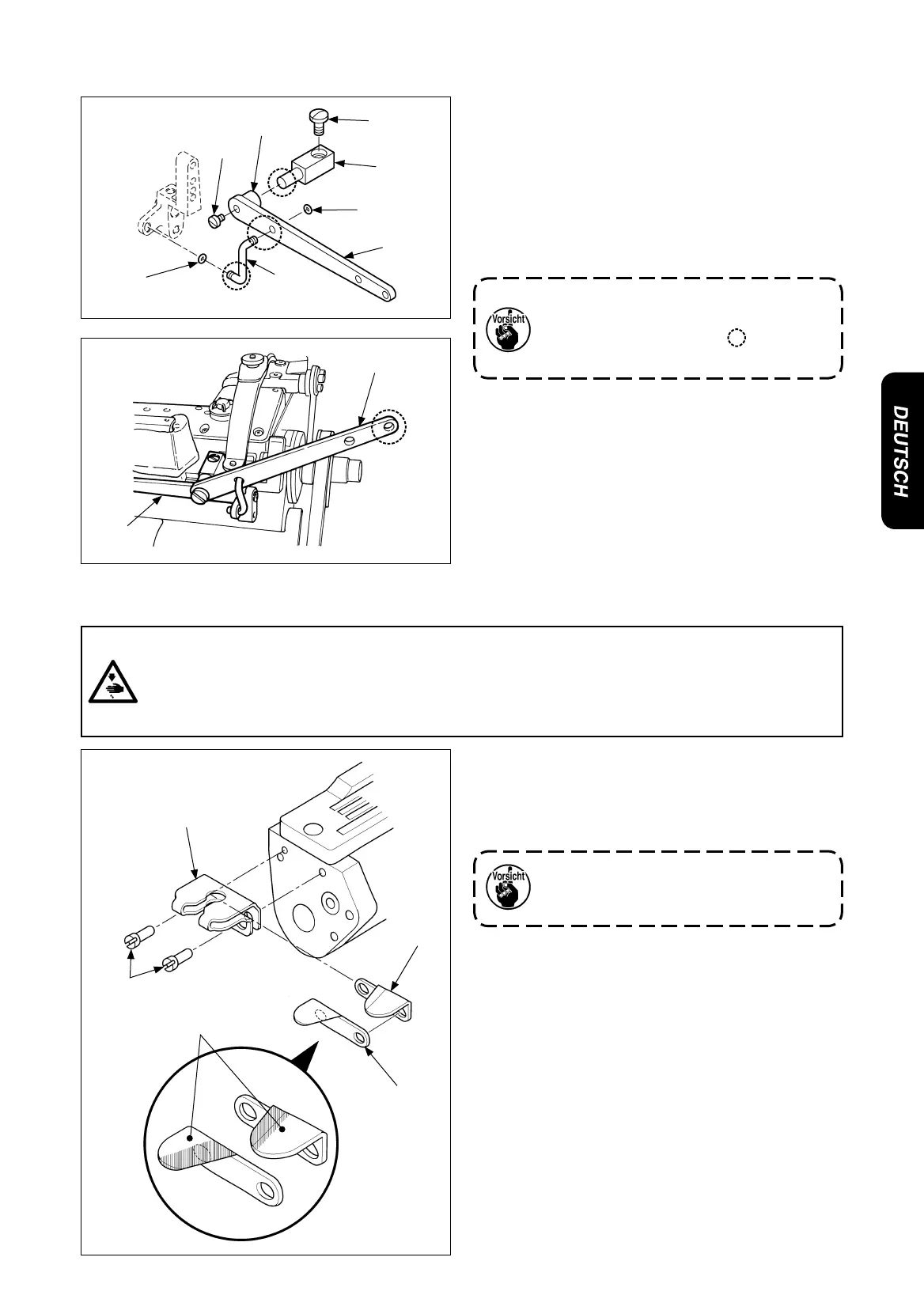

4. Installieren des Nähfußhubhebels
5. Installieren des Fadenmessers
Zu Beginn den Nabenteil
A
des Nähfußhubhebels
1
auf
den Halter
2
schieben.
In diesem Zustand den Hebel mit der Befestigungsschrau-
be
3
an der Fadenspannerbasis
7
befestigen.
Dann das Verbindungsglied
5
einsetzen, wie in der Ab-
bildung gezeigt, und die Gummiringe
6
auf beiden Seiten
anbringen.
Dann das Teil mit der Befestigungsschraube
4
befestigen.
Das untere Fadenmesser
1
auf das obere Fadenmesser
2
setzen, dann die beiden Teile in die Messerabdeckung
3
einschieben und mit zwei Schrauben
4
installieren, wie
in der Abbildung gezeigt.
Achten Sie bei der Installation der Messer
darauf, dass Sie sich nicht in die Finger
schneiden.
(Klingenteil) Gefährliche
Stellen für Messerschnitte
VORSICHT :
1. Schalten Sie die Stromversorgung vor Beginn der Arbeit aus, um durch plötzliches Anlaufen der Nähmaschine
verursachte Unfälle zu verhüten.
2. Berühren Sie den Klingenteil des Messers nicht mit Ihren Fingern oder Händen, um schwere Unfälle zu verhüten.
3. Überlassen Sie die Einstellung den Wartungstechnikern, die mit der Nähmaschine vertraut und für die Einhaltung der
Sicherheit geschult sind, um durch mangelnde Sachkenntnis oder falsche Einstellung verursachte Unfälle zu verhüten.
3
2
6
1
5
4
1
7
A
Tragen Sie das mit dem Gerät gelieferte Fett
(Teile-Nr.: 40013640) mindestens einmal
alle drei Monate auf die mit
(vier Stellen)
eingekreisten Gleitteile auf.
6
2
1
3
4
