– 22 –
11. 送扣部的检测机构和调整
注意
为了防止意外的事故发生，请在缝制 LED 灭灯的状态下进行操作。
（1）定位钮扣检测开关 (BUT) 的调整
定位按钮检测开关
❶
（以下称 B U T），使用触发传感器，在定位（3 爪）动作时，检测定位部
❷
内的有无钮扣
的传感器。
（有钮扣为 OFF，无钮扣为 ON）
调整方法是在定位部
❷
内无钮扣状态，拉定位电磁
❸
的铁芯，关闭 3 爪。在此状态，拧松 3 爪钩
❹
的固定螺丝，
BUT
❶
从 OFF 变为 ON（图 a -
❶
）的位置前进 1 ～ 1.5mm 的地方（图 a -
❷
），拧紧 3 爪钩固定螺丝。
然后在保持 3 爪 10mm 的钮扣时，BUT
❶
变为 OFF，取出钮扣，关闭 3 爪时，BUT
❶
应变为 ON。
进行上述调整时，需要进行 (2) 的调整。
（2）摆动完了开关 (RFIN) 的调整
摆动完了开关
❺
( 以下称 RFIN) 是使用触发传感器，确认钮扣是否安放到送扣器销上的传感器。
调整方法是在定位部
❷
内放入 10mm 的钮扣，拉定位电磁
❸
的铁芯，关闭 3 爪。在此状态，拧松 3 爪钩
❼
的
固定螺丝，RFIN
❺
从 OFF 变为 ON（图 b -
❶
）的位置前进 1 ～ 1.5mm 的地方（图 b -
❷
），拧紧摆动传感
器钩固定螺丝。
然后在保持 3 爪 10mm 的钮扣时，RFIN
❺
变为 OFF，取出钮扣，3 爪夹持附件
❻
的下部外周时，RFIN
❺
应变
为 ON。
进行上述调整时，需要先完成 (1) 的设定。
（注意） RFIN 是用 RFIN 的 ON.OFF（钮扣外径和附件外径之差）检测，开闭挡板的传感器。
(1)、(2) 的调整，变更了钮扣直径不需要进行重新调整。
※ 传感器 ON 时，LED（红）亮灯，OFF 时，灭灯。

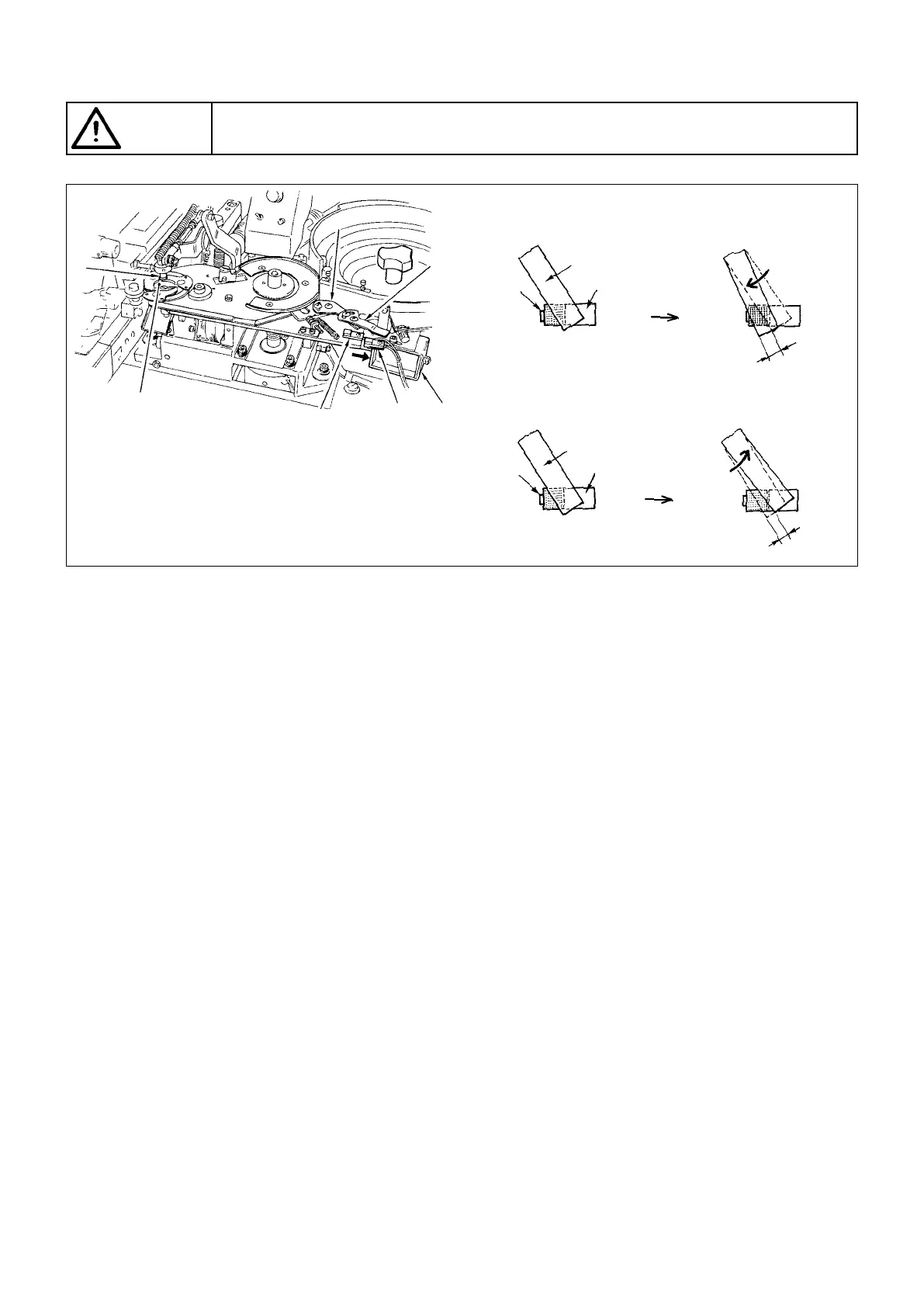

图 a -
❶
3 爪钩
❹
BUT ON
BUT
❶
LED（红）
图 a -
❷
1 ～
1.5 mm
图 b -
❶
摆动传感器钩
❼
RFIN
❺
RFIN ON
LED（红）
图 b -
❷
1 ～
1.5 mm
❶
❷
❺
❹
❸
❻
❼
