na parede, respeitando a distância indicada, e depois pendure o exaustor.
4. Utilize 4 parafusos de 4,2x30 mm e 4 anilhas para fixar a parte superior do exaustor.
5. Instale o tubo de escape e envolva-o com a fita adesiva na ligação.
6. Puxe o painel frontal e retire o filtro de alumínio, para instalar os filtros de carvão ativo conforme
as instruções indicadas, depois volte a colocar o filtro e feche o painel frontal.
7. Efetue a ligação elétrica.
A INSTALAÇÃO ESTÁ AGORA CONCLUÍDA
AVISO:
• O ar de exaustão não deve ser expelido para uma chaminé utilizada para a exaustão de fumos
de um aparelho a gás ou outros combustíveis.
• Se as instruções de instalação da placa de gás indicarem uma distância superior a 650 mm,
esta deve ser tida em conta.
• Os regulamentos relativos à exaustão de ar de exaustão devem ser seguidos.

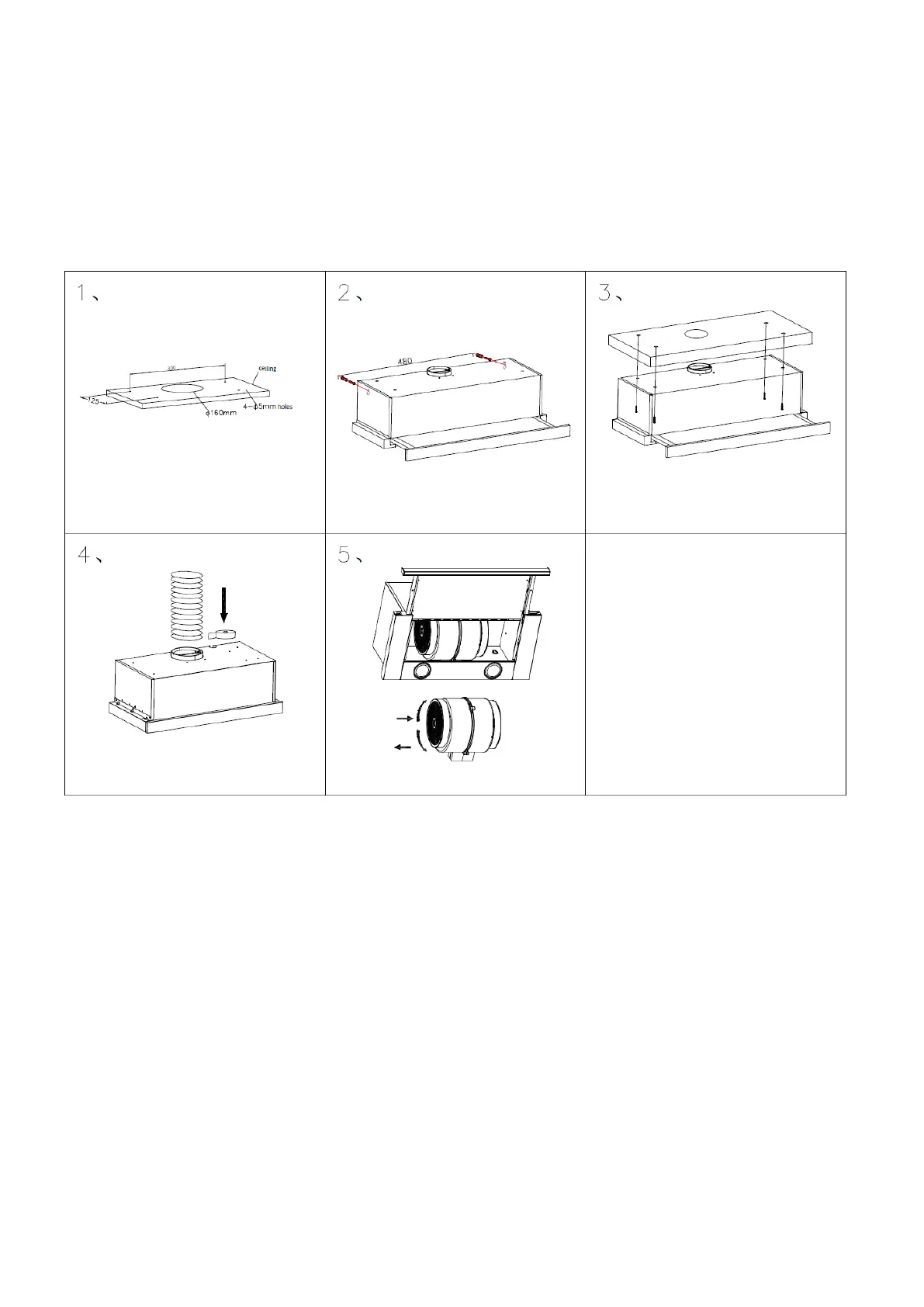

4. Faça quatro furos de φ 4-5 diâmetros no
teto para a instalação e um furo de φ 130
mm de diâmetro para a saída de ar.
3. Faça dois furos para tubo de plástico
explodido de φ 10x45mm, instale dois
parafusos ST5x45 na parede com um
espaçamento de 480mm e pendure o
exaustor.
2. Utilize 4 parafusos de 4,2x30mm e 4
anilhas para fixar a parte superior do
exaustor.
5. Instale o tubo de escape e envolva-o com
fita adesiva na ligação.
1. Abra o exaustor e retire o filtro de alumínio
para instalar os filtros de carvão ativo.
Abrir
Fechar
