13
1. Decida por dónde discurrirán los conductos entre la campana y el exterior.
2. Un conducto recto y corto permitirá que la campana funcione con la máxima eficacia.
3. Los conductos largos, los codos y las transiciones reducen el rendimiento de la campana. Utilice
el menor número posible de ellos. Es posible que se requieran conductos más grandes para
obtener el mejor rendimiento con conductos más largos.
4. El aire no debe extraerse a un conducto de extracción de humos de un aparato que queme gas
u otros combustibles.
5. Deben respetarse las normativas relativas a la aspiración de aire. Consulte con las autoridades
locales y los códigos de construcción los requisitos de los conductos de extracción.
6. Instale una tapa de techo/pared. Conecte los conductos metálicos redondos a la tapa y vuelva
hacia la ubicación de la campana.
CONEXIÓN ELÉCTRICA
• El cableado eléctrico debe ser realizado por Electricista Cualificado de acuerdo con todos los
códigos y normas aplicables. Desconecte la alimentación eléctrica en la entrada de servicio
antes de realizar el cableado.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de
servicio o electricista cualificado para evitar riesgos.
• No utilice una clavilla y un cable distintos de los suministrados inicialmente con la campana.
INSTALACIÓN
• Antes de comenzar la instalación, para un mejor manejo de la
campana, aconsejamos retirar el filtro de aluminio.
• Antes de la fijación, debe instalarse el conducto de extracción de
aire al exterior. Utilice un conducto de extracción de salida con:
• Longitud mínima indispensable; -Codos mínimos posibles
(ángulo máximo de curvatura 90°); -material certificado (de
acuerdo con las normativas locales, de construcción y contra
incendios); y lo más liso posible en el interior. También es
aconsejable evitar cambios drásticos en la sección transversal
del conducto (diámetro recomendado: 125 mm).

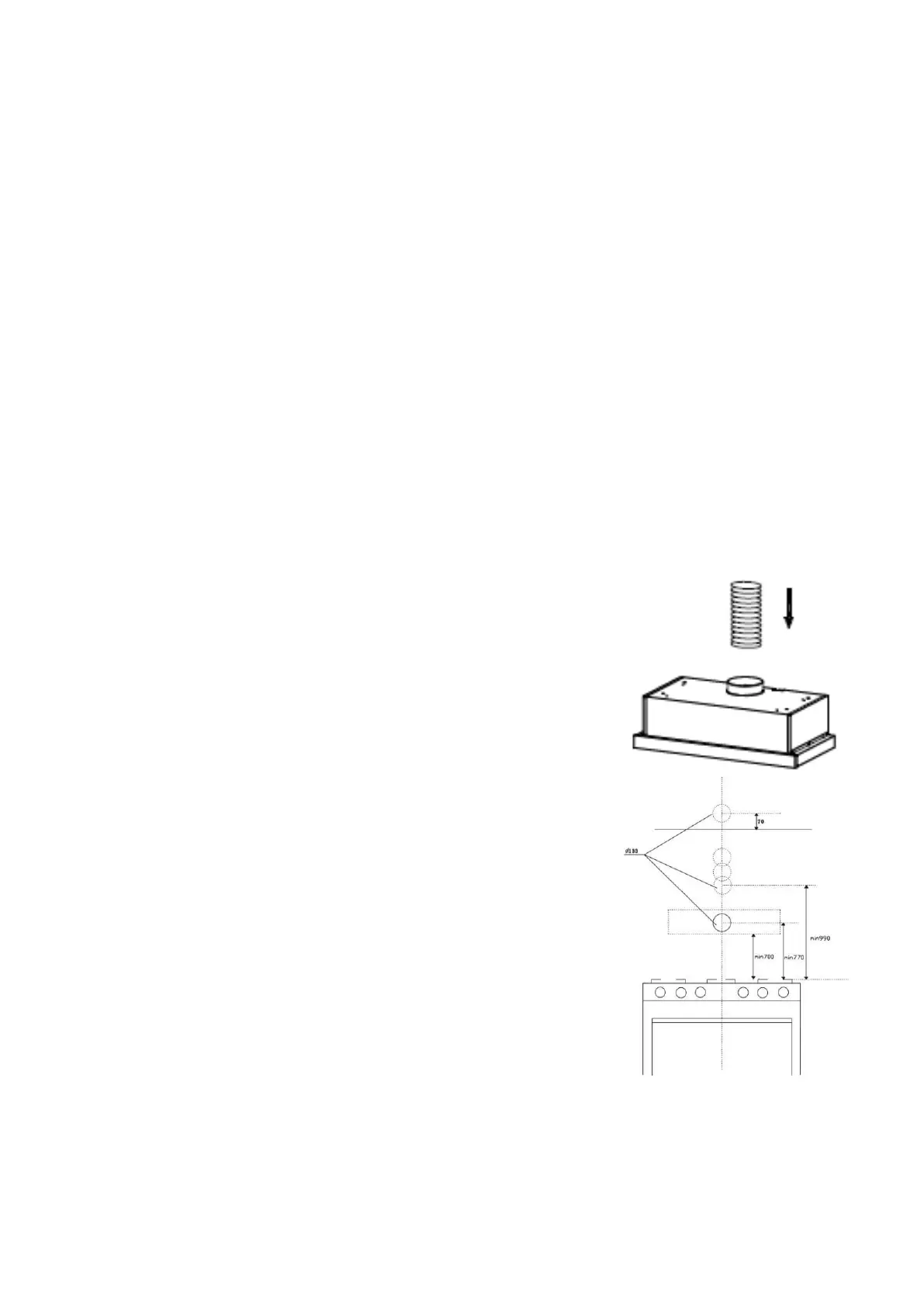

• Haga el agujero en la pared para la salida de aire (133mm de
diámetro) refiriéndose a los dibujos aquí a la derecha donde se
indican las medidas para las distintas posibilidades.
• Decida la posición del agujero para la salida de aire: El agujero
debe estar en el techo, según sus necesidades, pero debe estar
en línea vertical con su campana. Tenga en cuenta que la
campana solo puede expulsar aire por la salida de aire superior.
MONTAJE BAJO UN MUEBLE SUSPENSO
1. Antes de fijar la campana al techo, taladre un agujero de 130 mm de diámetro y cuatro agujeros
de 4-5 de diámetro en el techo.
2. En cualquier caso, compruebe la posición de la toma de corriente teniendo en cuenta por dónde
pasará el cable de alimentación, ya que es posible que haya que hacer un agujero en el mueble
