36

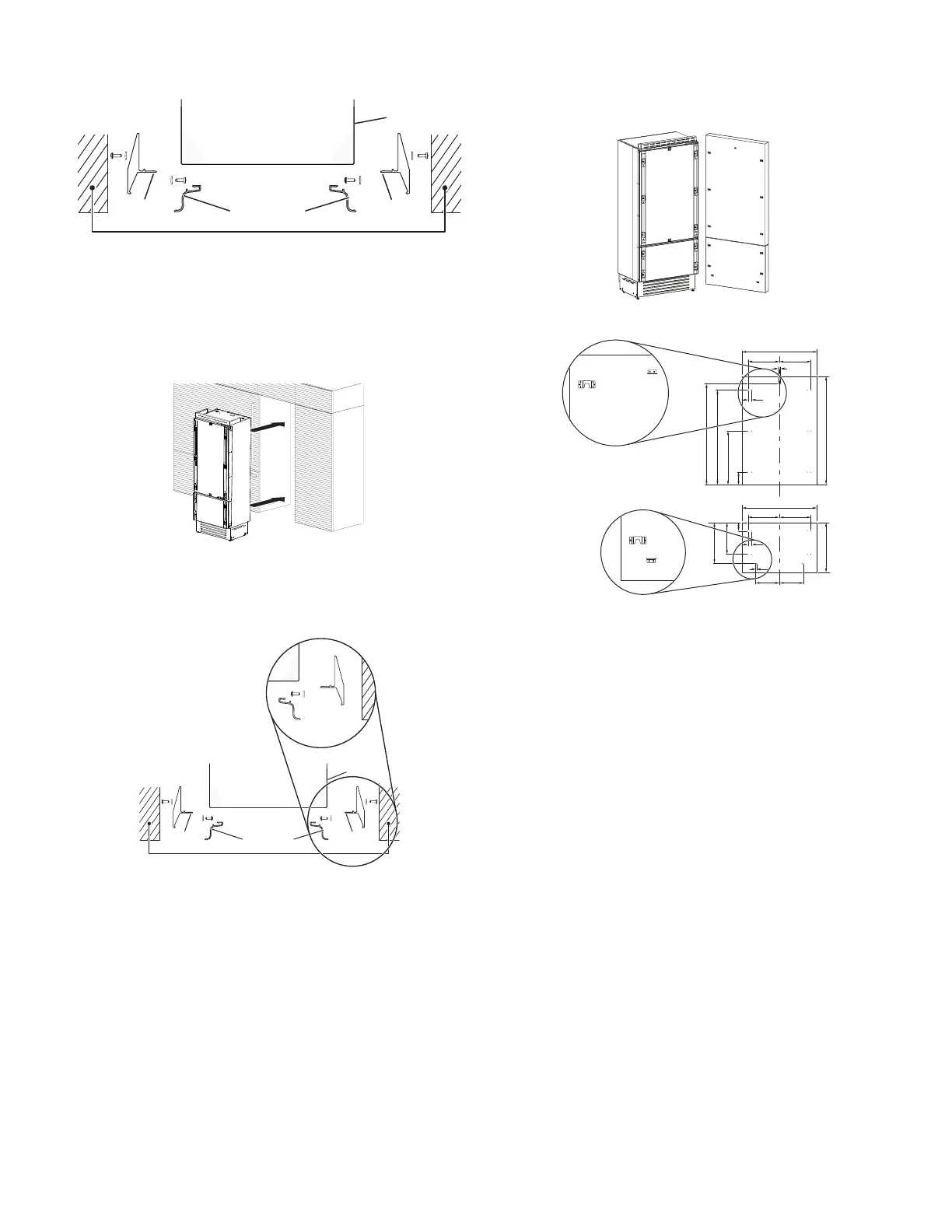

Montage des profilés latéraux :
B B
C
D
A
A
A. Garniture de raccordement au profil
B. Couvercle de garniture de profilé
C. Appareil
D. Parois de l’armoire
� Placer le réfrigérateur dans la structure d’installation.
Utiliser les vis (x10) fournies dans l’ensemble d’installation
pour traverser les pièces de la garniture de raccordement au
profilé (x10) attachées au réfrigérateur et fixer le réfrigérateur
à la (D) « paroi de l’armoire ».
B B
C
D
A
A
B B
D
E
E
A. Garniture de raccordement au profil
B. Couvercle de garniture de profilé
C. Appareil
D. Parois de l’armoire
Montage des panneaux de portes du
réfrigérateur
Fixation des panneaux de portes
Position des trous :
A
B B
A
B B
C
D
E F
G
H
I
J
K
L
M
N
O O
P
A. 29
7
/
8
po (759 mm)
B. 13
7
/
16
po (342 mm)
C. 1/4 po (6,5 mm)
D. 1
5
/
16
po (34 mm)
E. 50 po (1270 mm)
F. 45
11
/
16
po (1160 mm)
G. 25
7
/
8
po (657 mm)
H. 6
1
/
16
po (154 mm)
I. 54
3
/
16
po (1377 mm)
J. 50 po (507,5 mm)
K. 15
1
/
16
po (382 mm)
L. 3
15
/
16
po (100 mm)
M. 1
5
/
16
po (34 mm)
N. 1/2 po (13 mm)
O. 11 po (279,5 mm)
P. 25
3
/8 po (645 mm)
Dimensions des panneaux du tiroir à fond unique
Les panneaux peuvent avoir une épaisseur comprise entre 3/4 po
(18 mm) et
1
1
/
8
po (28 mm).
Les panneaux de porte peuvent avoir un poids maximal de 19 kg
(42 lb) et les panneaux de tiroirs un poids maximal de 9 kg (20 lb).
Le dépassement de ces poids peut entraîner l’annulation de la
garantie pour tout problème d’entretien pouvant être attribué à
des panneaux trop lourds.
