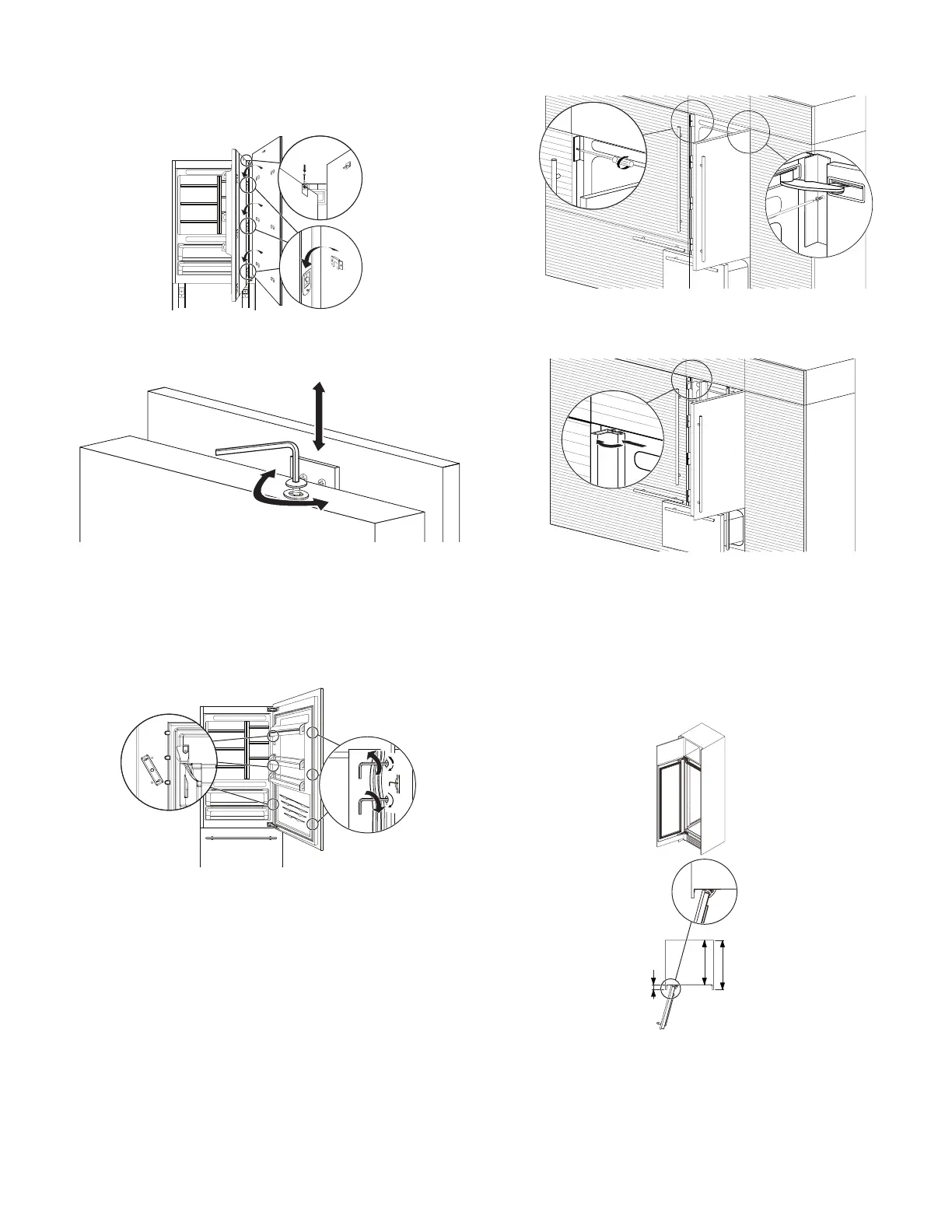

� À ce stade, l’alignement entre le panneau et les armoires
adjacentes peut être effectué à l’aide des supports
d’alignement et des petits supports.
� Alignement vertical : serrer ou desserrer la vis dans les
supports pour élever ou abaisser le panneau.
� Alignement de la profondeur : en travaillant de l’intérieur de la
porte, après avoir soulevé le joint magnétique du côté de la
poignée et fait tourner les couvercles en plastique du côté des
charnières, régler la position du panneau dans la direction Z
en ajustant les boulons à épaulement et les vis sans tête à
l’aide de la clé hexagonale de 4 mm, en conjonction les uns
avec les autres, pour finalement verrouiller chaque position de
montage en place.
A
B
A. Adjustment Réglage
B. Lock Blocage
REMARQUE : Une fois le panneau avant ajusté, vérifier que le
joint a été repositionné correctement afin de garantir que la
porte/le tiroir se ferme correctement et d’éviter les erreurs de
fonctionnement de l’appareil.
� Pour assurer une bonne ventilation de votre réfrigérateur,
prévoir un espace de 5 mm derrière le réfrigérateur afin
d’éviter toute surchauffe.
� Avant de déplacer le réfrigérateur, vérifier que les pieds sont
relevés (aucun contact avec le plancher) et que le réfrigérateur
repose sur ses roulettes afin d’éviter d’endommager le
plancher.
� Fixer les brides antibasculement (voir page 8).
� Fixer les supports de montage de la grille supérieure et la grille
supérieure.
� Insérer un bord de chaque (B) « couvercle de garniture de
profilé » dans chacune des (A) « garnitures de connexion de
profilé » et pousser fermement jusqu’à entendre un « clic ».
Voir l’image en haut à gauche de la page 13.
Profondeur maximale de l’armoire au-dessus d’un
réfrigérateur « encastré » avec un seul panneau
de porte
Il est possible de concevoir un panneau qui sera le même pour la
structure où le réfrigérateur sera placé et l’armoire au-dessus de
la même structure.
Dans cette situation, la profondeur totale de l’armoire sans la
porte (au-dessus du réfrigérateur) ne doit pas dépasser la
profondeur totale du réfrigérateur lui-même.
B
C
A
A. 1
7
/
8
po (47 mm) + épaisseur du panneau avant
B. 23 po (585 mm)
C. 25
5
/
8
po (650 mm)
Cela permettra au panneau fixé à la porte du réfrigérateur de
s’ouvrir correctement sans interférence pendant sa rotation
jusqu’à 105°.
