D. 1 vis 1/4-20 x 1,5 po
A
Illustration 6 – Vue transversale
A. 2X les détails de référence X
Détail X
B
C
D
A
D
A
C
B
Étape 2 Étape 3
A. Dos du panneau
B. 3/4 po (19,05 mm)
C. 3/4 po (19,05 mm)
D. 1/4 po (7 mm)
A. 3/4 po (19,05 mm)
B. 5/16 po (8,3 mm)
C. 3/4 po (19,05 mm)
D. 1/4 po (7 mm)
Installation de la poignée du tiroir du congélateur
IMPORTANT :
� Vérifier les dimensions du panneau avant de percer des
trous.
� Vérifier que les trous sont positionnés au centre avant de
percer les trous.
1. Un dégagement est nécessaire au dos du panneau pour
les accessoires de fixation de la poignée. Retourner le
panneau pour en révéler l’arrière. À l’aide d’une mèche
emporte-pièce de 3/4 po, chambrer d’une profondeur de 1/
4 po (7 mm) aux emplacements de trous de gauche et de
droite, comme indiqué à l’illustration 8 – détail X.
2. Percer des trous de 5/16 po (8,3 mm) aux emplacements
de gauche et de droite, comme indiqué à
l’illustration 8 – détail X.
3. Placer la poignée sur le côté avant du panneau. À l’aide
d’un tournevis Torx T30, fixer la poignée au panneau en
serrant les deux vis de 1/4 po à chaque bout de la poignée.
Couple de serrage de vis recommandé : 28 lb/po
(193 kPa).
REMARQUE: Ne pas serrer excessivement. Ne pas
utiliser de tournevis à percussion.
B
A
C
D
F
E
G

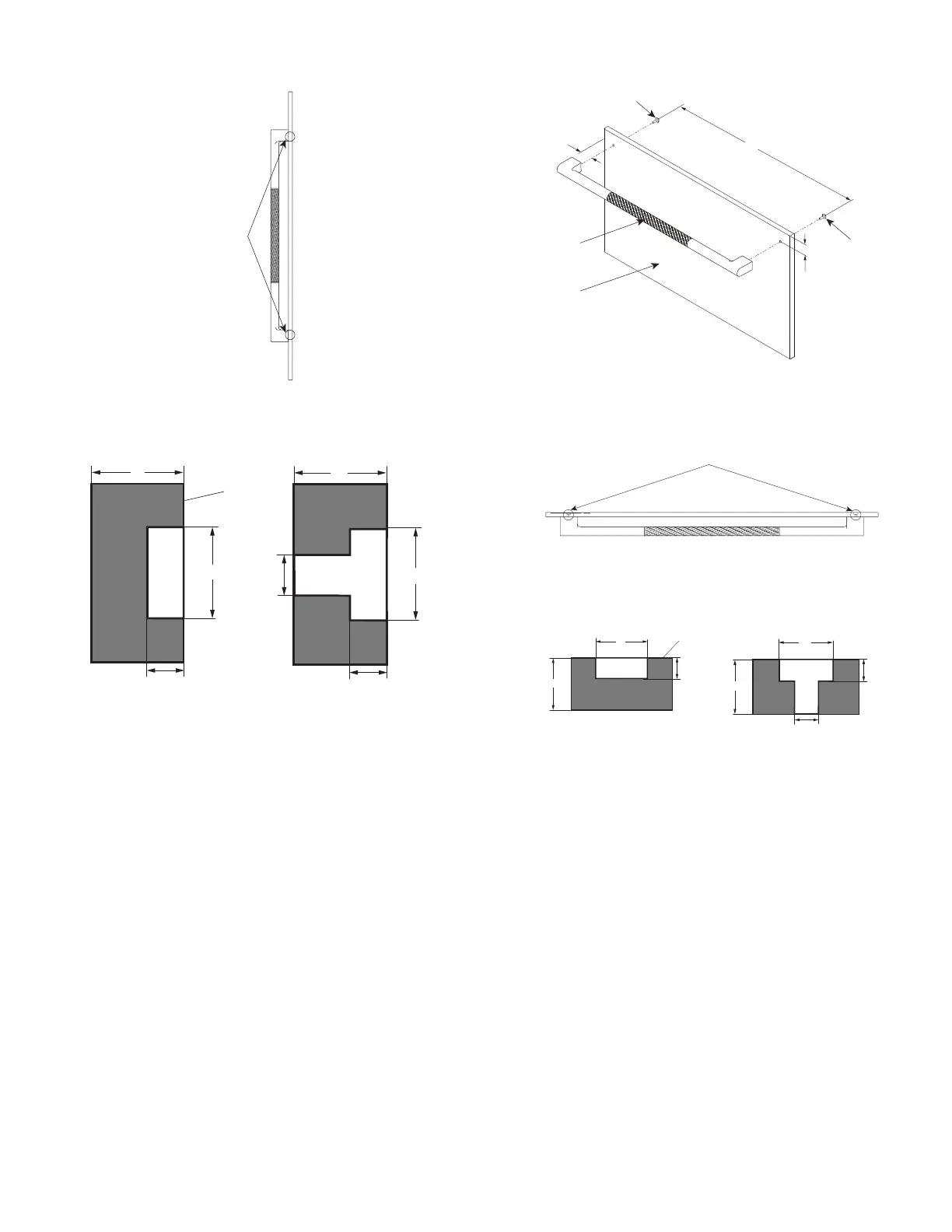

Illustration 7 – Tiroir du congélateur
A. Poignée RISE™
B. Panneau de tiroir
C. 1 vis 1/4-20 x 1,5 po
D. 1 vis 1/4-20 x 1,5 po
E. 1
11
/
16
po (43 mm)
F. 26
5
/
8
po (676 mm)
G. 2 po (51 mm)
A
Illustration 8 – Vue transversale
A. 2X les détails de référence
X
Détail X
C
B
D
A
C
B
A
D
Étape 2 Étape 3
A. Dos du panneau
B. 3/4 po (19,05 mm)
C. 3/4 po (19,05 mm)
D. 1/4 po (7 mm)
A. 3/4 po (19,05 mm)
B. 3/4 po (19,05 mm)
C. 1/4 po (7 mm)
D. 5/16 po (8,3 mm)
� Placer la poignée au-dessus des trous et insérer les vis à
travers la rondelle, le panneau, le support et dans les
récepteurs filetés de la poignée.
� Placer fermement, mais ne pas trop serrer, car la poignée ou
le panneau pourraient être endommagés.
