40
A
B

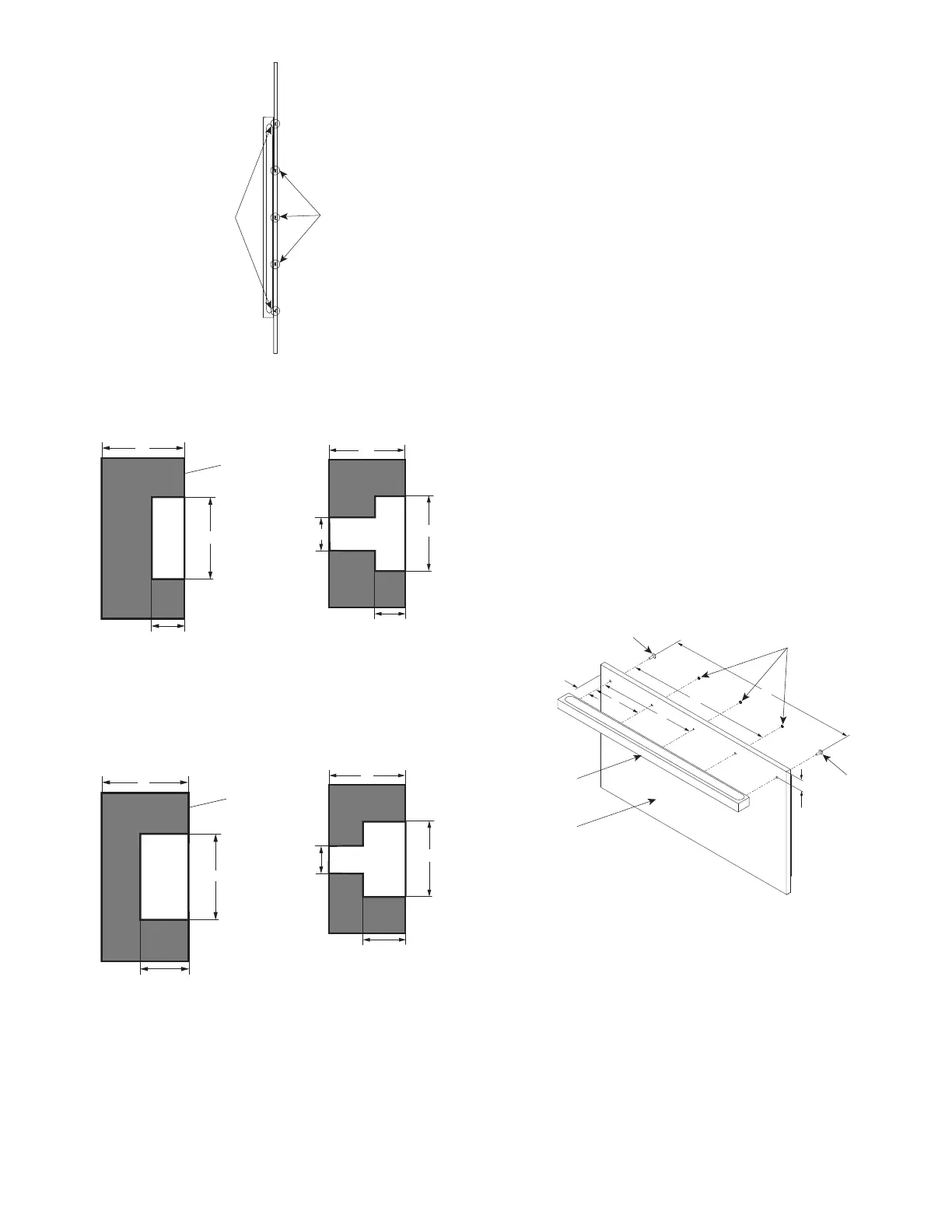

Illustration 2 – Vue transversale
A. 2X les détails de référence
X
B. 3X les détails de référence
Y
Détail X
C
D
A
B
D
C
B
A
Étape 2 Étape 3
A. Dos du panneau
B. 3/4 po (19,05 mm)
C. 3/4 po (19,05 mm)
D. 1/4 po (7 mm)
A. 5/16 po (8,3 mm)
B. 3/4 po (19,05 mm)
C. 3/4 po (19,05 mm)
D. 1/4 po (7 mm)
Détail Y
C
D
A
B
D
C
A
B
Étape 4 Étape 5
A. Dos du panneau
B. 3/4 po (19,05 mm)
C. 3/4 po (19,05 mm)
D. 7/16 po (11,2 mm)
A. 1/4 po (6,2 mm)
B. 3/4 po (19,05 mm)
C. 3/4 po (19,05 mm)
D. 7/16 po (11,2 mm)
Installation de la poignée du tiroir du congélateur
IMPORTANT:
� Vérifier les dimensions du panneau avant de percer des
trous.
� Vérifier que les trous sont positionnés au centre avant de
percer les trous.
1. Un dégagement est nécessaire au dos du panneau pour
les accessoires de fixation de la poignée. Retourner le
panneau pour en révéler l’arrière. À l’aide d’une mèche
emporte-pièce de 3/4 po, chambrer d’une profondeur de 9/
32 po (7 mm) aux emplacements de trous de gauche et de
droite, comme indiqué à l’illustration 4 – détail X.
2. Percer des trous de 5/16 po (8,2 mm) aux emplacements
de gauche et de droite, comme indiqué à
l’illustration 4 – détail X.
3. À l’aide d’une mèche emporte-pièce de 3/4 po, chambrer
d’une profondeur de 7/16 po (11,2 mm) aux trois
emplacements de trous du milieu, comme indiqué à
l’illustration 4 – détail Y.
4. Percer des trous de 1/4 po (6,2 mm) aux trois
emplacements du milieu, comme indiqué à
l’illustration 4 – détail Y.
REMARQUE: Vérifier la profondeur des trous en plaçant
temporairement les accessoires de fixation dans les trous.
5. Placer la poignée sur le côté avant du panneau. À l’aide
d’un tournevis Torx T30, fixer la poignée au panneau en
serrant les deux vis de 1/4 po à chaque bout de la poignée.
Couple de serrage de vis recommandé : 28 lb/po
(193 kPa). Fixer trois écrous no 8-32 aux trois
emplacements du milieu. Les écrous devraient arriver en
affleurement.
REMARQUE: Ne pas serrer excessivement. Ne pas
utiliser de tournevis à percussion.
B
A
C
E
D
L
F
G
H
J
K
Illustration 3 – Tiroir du congélateur
A. Poignée NOIR
B. Panneau de porte
C. 1 vis 1/4-20 x 0,791 po
D. 3 écrous hexagonaux no 8-
32 x 0,124 po
E. 1 vis 1/4-20 x 0,791 po
F. 1
5
/
8
po (41 mm)
G. 7
11
/
16
po (170 mm)
H. 13
3
/
8
po (340 mm)
I. 20
1
/
8
po (511 mm)
J. 26
16
/
16
po (681 mm)
K. 2 po (51 mm)
