29

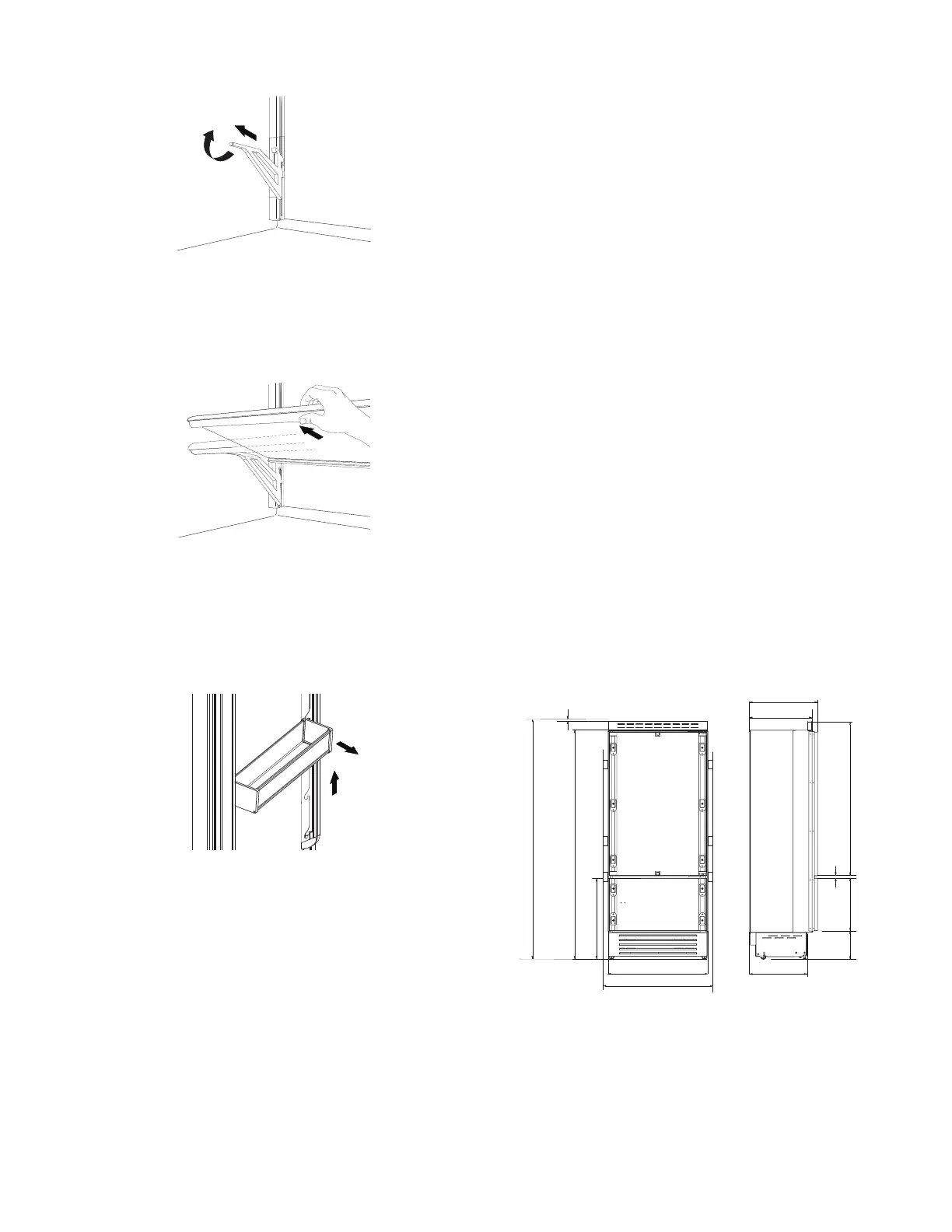

4. Pour régler la hauteur des tablettes en verre, incliner le
support vers le haut et tirer sur le support des deux côtés.
5. Placer la ferrure de support à la hauteur voulue, glisser les
ferrures de support des deux côtés. S’assurer que les
supports sont placés à la même hauteur.
Réinstaller une tablette :
1. Placer la tablette en verre dans le joint de la partie arrière.
2. Abaisser l’avant de la tablette en verre et s’assurer que la
tablette est bien en position.
Balconnets de porte
Retirer les balconnets de porte :
1. Retirer les vis et les capuchons d’extrémité de la partie
supérieure des encoches de support du balconnet de porte.
2. Tenir le balconnet de porte par les côtés et l’incliner
légèrement pour le faire glisser.
3. Pousser le balconnet de porte vers le haut pour le sortir de sa
position, puis le retirer.
Replacer les balconnets de porte :
1. Maintenir le balconnet de porte par les côtés.
2. Pousser le balconnet de porte vers l’intérieur, puis vers le bas,
pour le placer dans la position voulue.
3. Réinstaller les vis et les capuchons sur les encoches de
support du balconnet de porte.
EXIGENCES D’INSTALLATION
Outils et pièces
IMPORTANT :
� Installateur : Remettre les instructions d’installation au
propriétaire.
� Propriétaire : Conserver les instructions d’installation pour
référence ultérieure. Conserver ces instructions d’installation
pour consultation par l’inspecteur local des installations
électriques.
Outils requis :
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation.
Lire et observer les instructions fournies avec chacun des outils
de la liste ci-dessous.
� Niveau
� Clé hexagonale de 3/16 po
(4 mm)
� Tournevis cruciforme
� Foret à bois
� Foret de 1/8 po (2,5 mm)
pour le bois
� Foret de 5/16 po (8 mm)
pour les murs
� Clé de 11/16 po (17 mm)
� Clé de 3/4 po (19 mm)
� Clé hexagonale de 2,5 mm
pour les vis de la poignée
(selon les besoins)
� Chariot pour appareil
ménager
� Escabeau
Accessoires :
� Ensemble de nettoyage
� Ensemble
antibasculement
� Ensemble du filtre à eau
� Brides d’espacement en
plastique
� Ensemble de connexion
latérale
� Butée à 90°
Dimensions du produit
A
M
B
C
D
L
E
F
G
H
I
J
K
A. 84 po (2134 mm)
B. 81
1
/
4
po (2064 mm)
C. 29
7
/
16
po (748 mm)
D. 29
1
/
2
po (749 mm)
E. 29
15
/
16
po (761 mm)
F. 19
11
/
16
po (500 mm)
G. 4
1
/
16
po (103 mm)
H. 25
3
/
8
po (645 mm)
I. 1/4 po (6 mm)
J. 54
3
/
16
po (1377 mm)
K. 24 po (610 mm)
L. 24
3
/
4
po (628 mm)
M. 1/8 po (3 mm)
